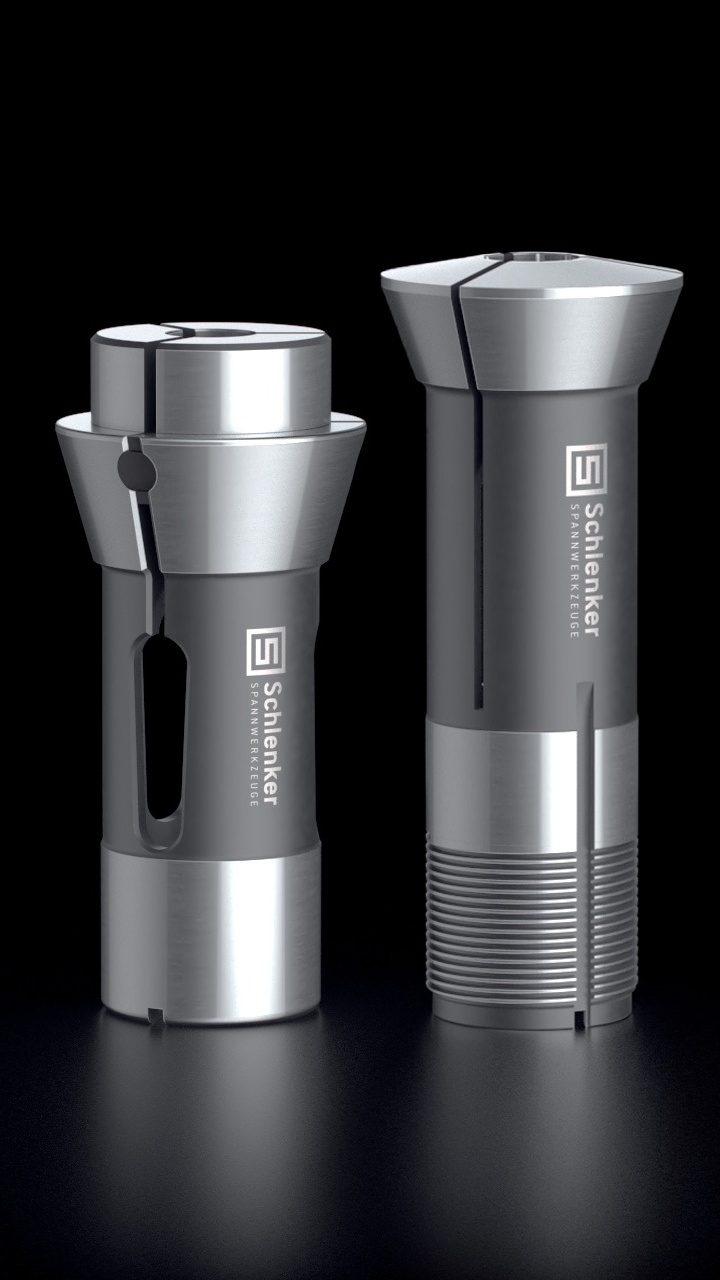

SPANNZANGEN

Spannzangen werden in konventionellen und CNC-Drehmaschinen zur Werkstückspannung eingesetzt. Diese werden direkt in der Spindel oder in der Spannzangenaufnahme eingebaut.
Unsere Spannzangen kommen bei namhaften Maschinenherstellern, wie z. B. CITIZEN, DMG MORI, GILDEMEISTER, HANWHA, INDEX/TRAUB, MAIER, STAR, SCHÜTTE, TORNOS und TSUGAMI zum Einsatz.

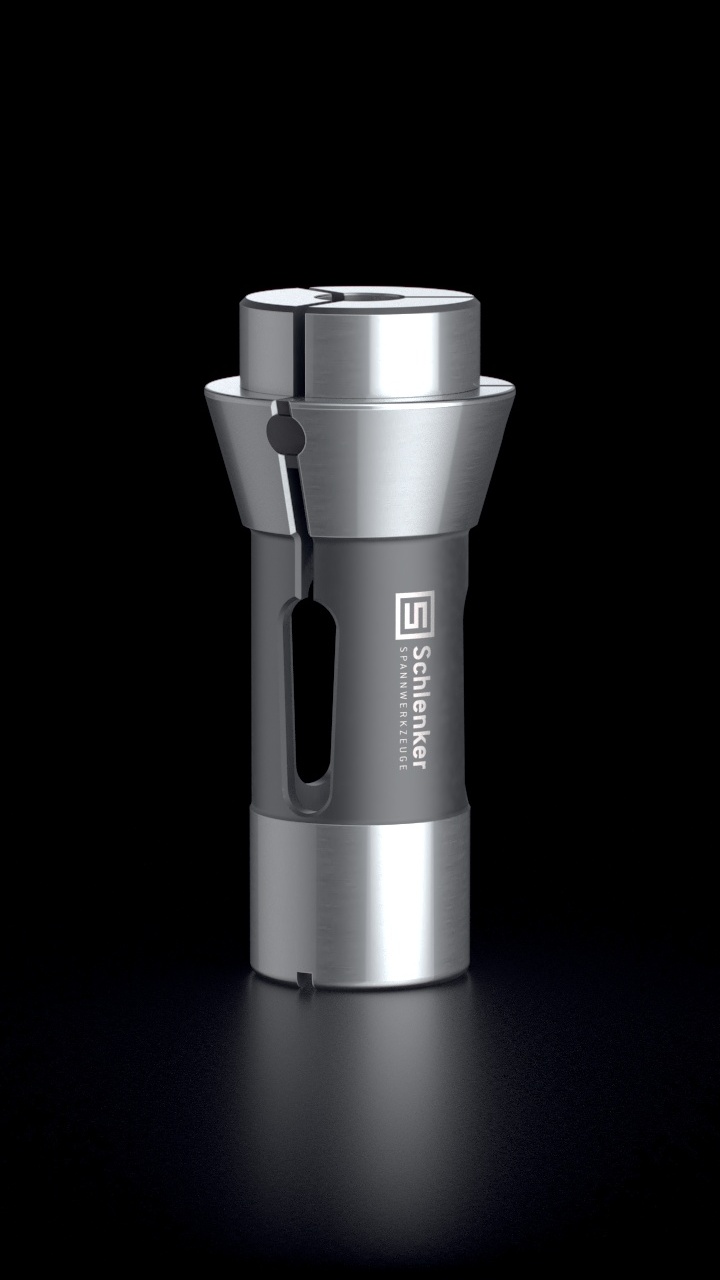

DRUCKSPANNZANGEN

Druckspannzangen werden sowohl in der Haupt- als auch in der Gegenspindel eingesetzt. Verwendung finden die Druckspannzangen in unterschiedlichen Maschinentypen, wie z. B. Kurzdrehmaschinen, Langdrehmaschinen, Mehrspindlern, konventionellen Drehmaschinen, kurvengesteuerten Drehmaschinen und im Sondermaschinenbau.
Die Spannung der Druckspannzange erfolgt über die Druckhülse, welche die Spannzange in axiale Richtung gegen die Überwurfmutter drückt.

VORBAUSPANNZANGEN

Vorbauspannzangen werden in der Gegenspindel zum Abgreifen des Werkstücks eingesetzt. Durch den Vorbau entsteht eine bessere Zugänglichkeit zu dem bearbeitenden Werkstück. Damit die Vorbauspannzangen beim kurzen Spannen nicht aufschnabeln werden diese mit einem verstärkten Federbereich ausgeliefert.

Vorbauspannzangen Glatt E145 VBV M22x1 - © Schlenker Spannwerkzeuge

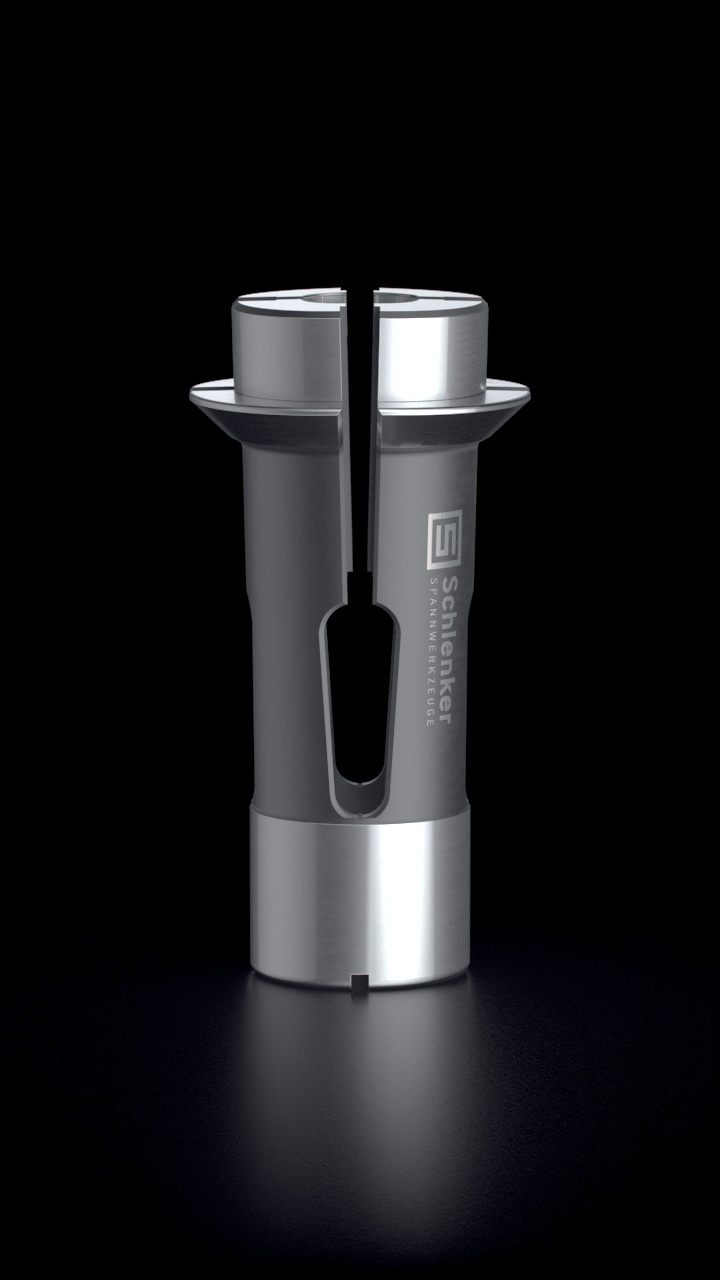

Übergreif-Spannzangen E145 F25 TF25 - © Schlenker Spannwerkzeuge

ÜBERGREIF-SPANNZANGEN

Die Übergreif-Spannzangen kommen häufig bei der Produktion zum Einsatz, wenn der zu spannende Durchmesser kleiner als der zu überwindende Durchmesser ist. Der maximal zu überwindende Durchmesserunterschied sollte nicht größer als 2,5mm sein. Entscheidend sind hierbei der Hub, die Spannlänge und der Maschinentyp. Dies muss individuell an das Werkstück angepasst werden.

HYDROMATSPANNZANGEN

Hydromatspannzangen dienen der Werkstückspannung und werden in Rundtaktmaschinen wie zum Beispiel Eubama, Hydromat und Pfiffner (FFG) eingesetzt. Die Hydromatenspannzangen sind erhältlich mit Gewinde- oder Bajonettverschluss. Ebenfalls können diese mit einem Sägegrateinstich im Spannbereich geliefert werden. Passend zu den Hydromatenspannzangen können auch die Hydromatreduzierhülsen, Auswerferstangen, Auswerferhülsen und Anschlagköpfe hergestellt werden.

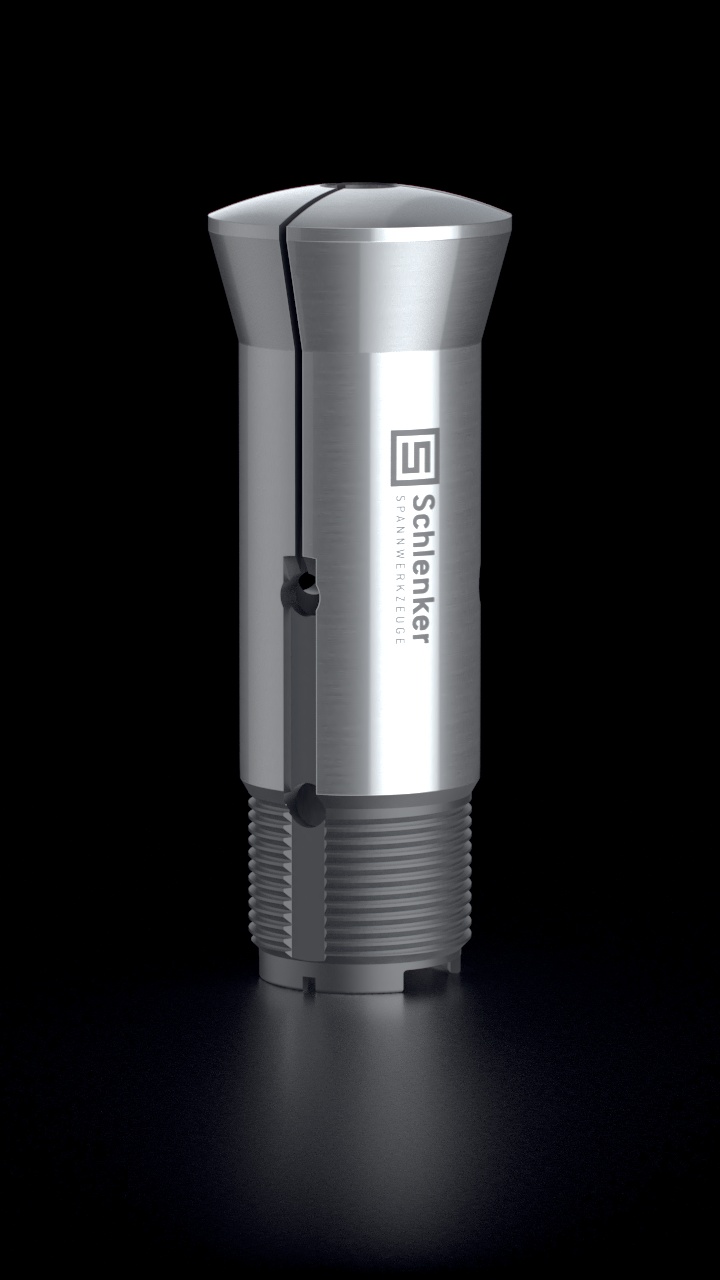

Hydromatspannzangen Glatt SHB32/45 - © Schlenker Spannwerkzeuge

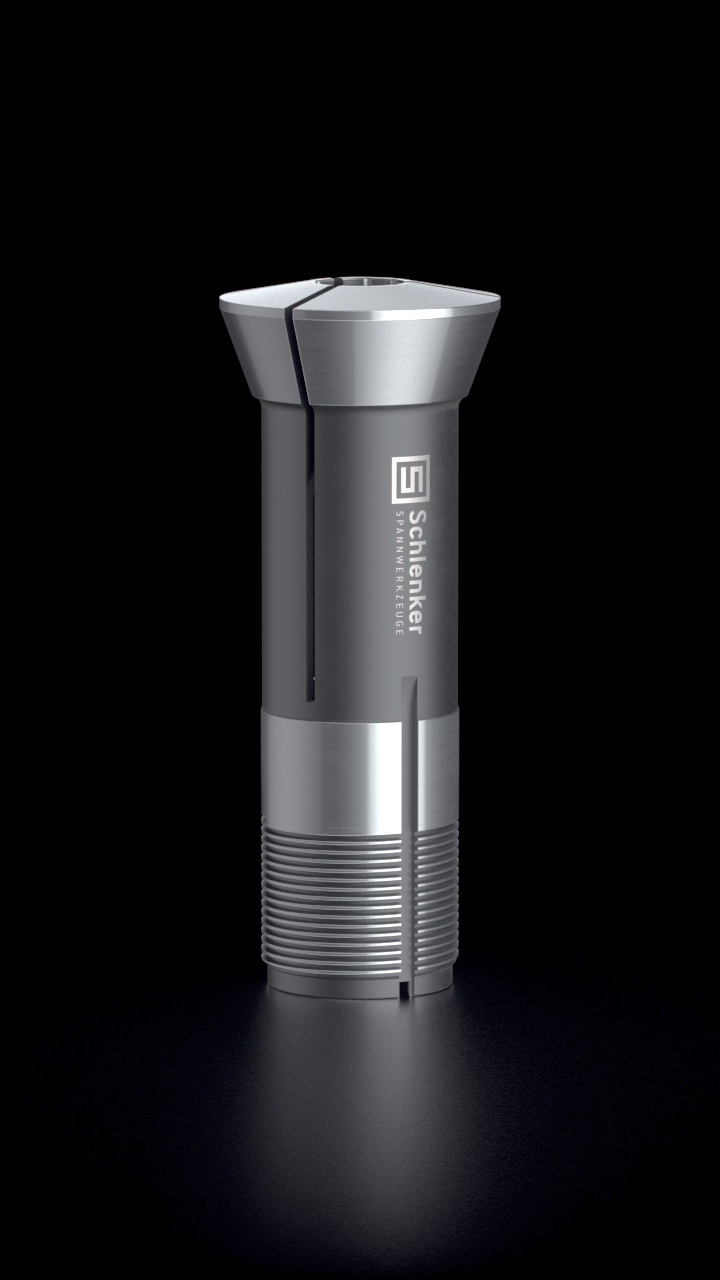

Zugspannzangen Glatt E386 - © Schlenker Spannwerkzeuge

ZUGSPANNZANGEN

Zugspannzangen dienen der Werkstückspannung und werden in allen gängigen Schleifmaschinen, Teileapparaten und Nachdrehbänken eingesetzt.
Das Spannen erfolgt durch das Zurückziehen der Zugspannzange in die Spannzangenaufnahme.

ZUGSPANNZANGEN SW&B

Zugspannzangen dienen der Werkstückspannung und werden in allen gängigen Schleifmaschinen, Teileapparaten und Nachdrehbänken eingesetzt.
Das Spannen erfolgt durch das Zurückziehen der Zugspannzange in die Spannzangenaufnahme.

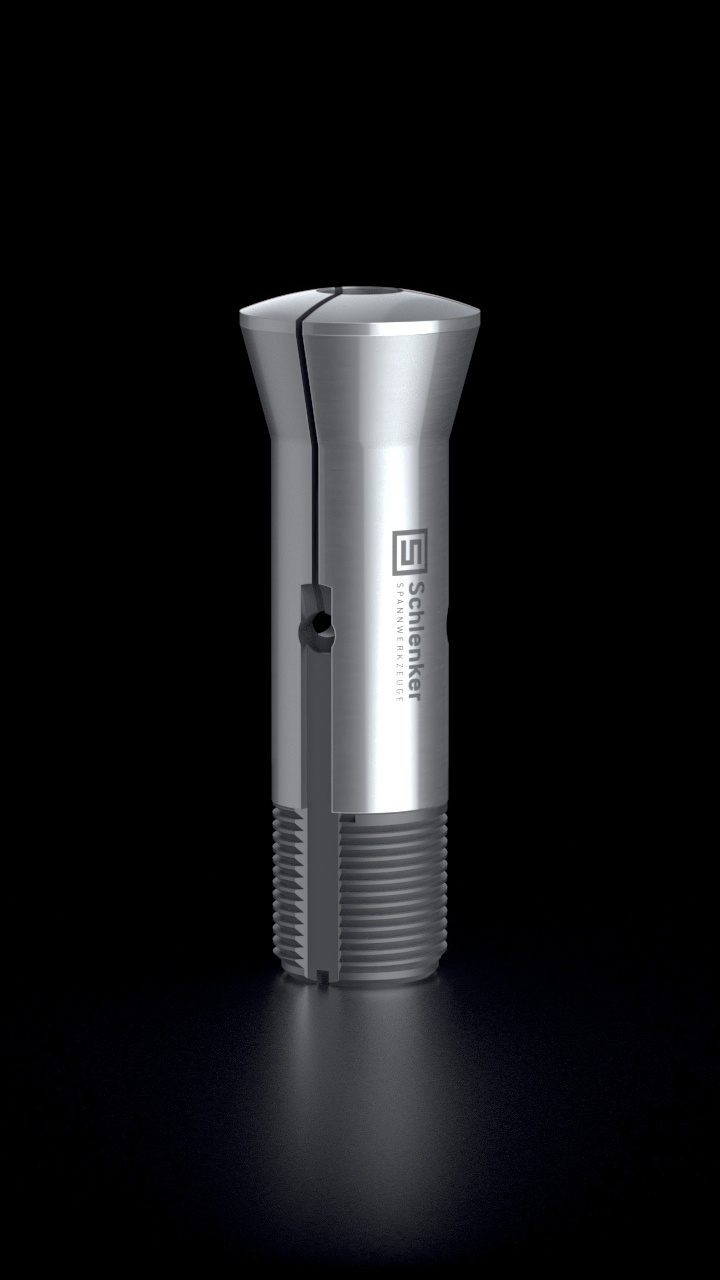

Zugspannzangen SW&B Glatt Standard SW25 80-5 E364 - © Schlenker Spannwerkzeuge

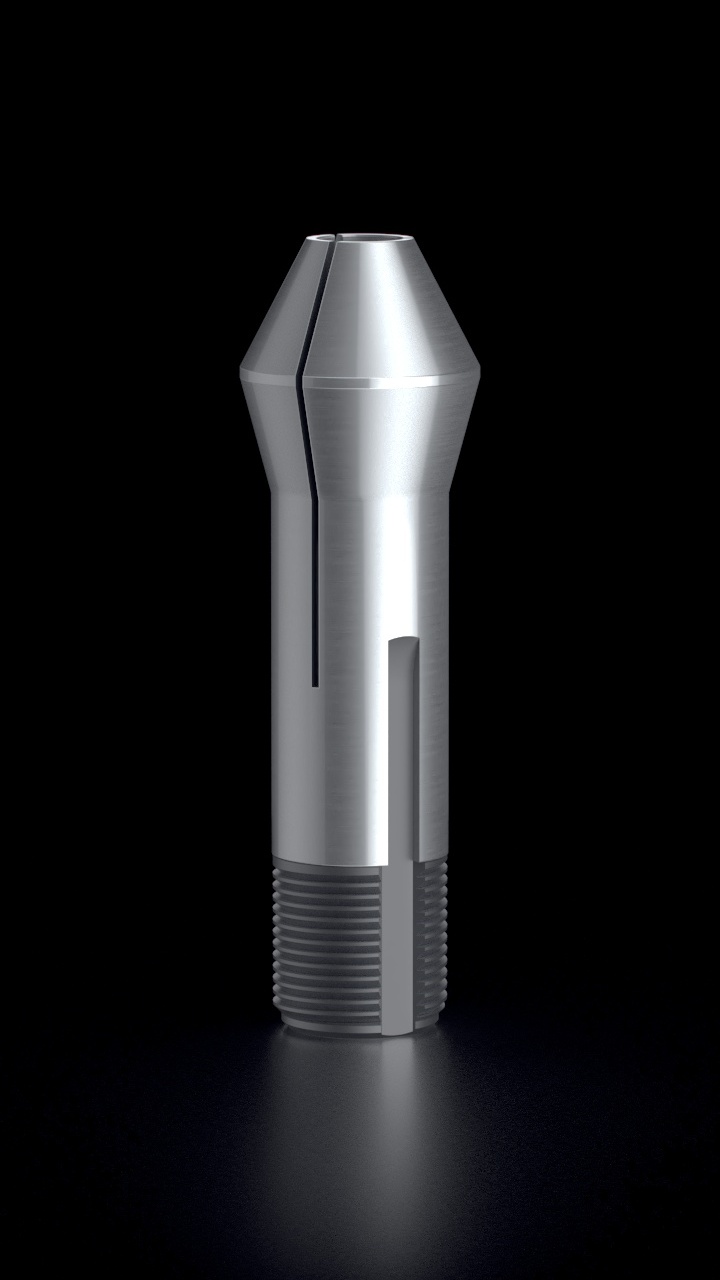

Vorbauzugspannzangen SW&B Glatt SW25 E364 - © Schlenker Spannwerkzeuge

VORBAUZUGSPANNZANGEN SW&B

Vorbauzugspannzangen SW&B dienen der Werkstückspannung und werden in allen gängigen Schleifmaschinen, Teileapparaten und Nachdrehbänken eingesetzt.
Das Spannen erfolgt durch das Zurückziehen der Zugspannzange in die Spannzangenaufnahme.

MEHRSPINDLERSPANNZANGEN

Mehrspindlerspannzangen dienen der Werkstückspannung und werden in allen gängigen Mehrspindlern eingesetzt.

Gegenspindel Mehrspindlerspannzangen Glatt ETPU 9012 ETPU 9039 G90699 H-G - © Schlenker Spannwerkzeuge

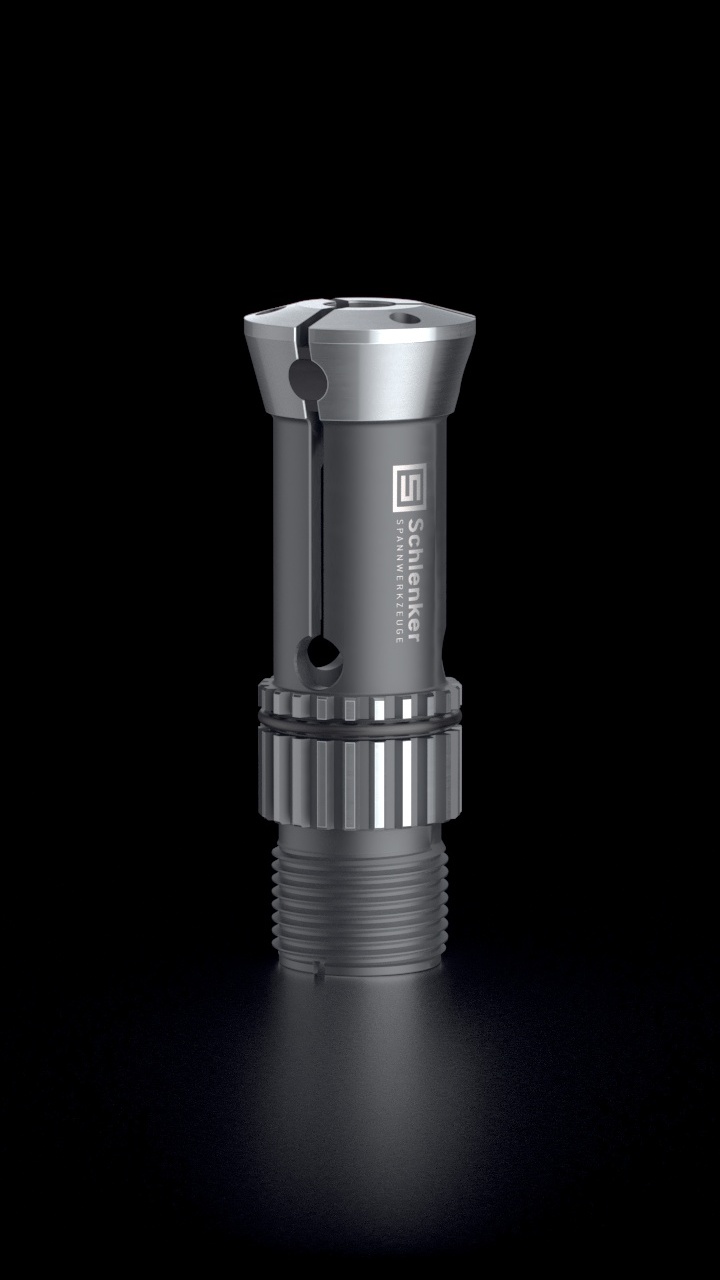

TORNOS Mehrspindlerspannzangen Glatt TW20 - © Schlenker Spannwerkzeuge

TORNOS MEHRSPINDLERSPANNZANGEN

Tornos Mehrspindlerspannzangen dienen der Werkstückspannung und werden in allen gängigen Mehrspindlern eingesetzt.

GREIFERZANGEN

Greiferzangen sind für alle gängigen Drehautomaten lieferbar.

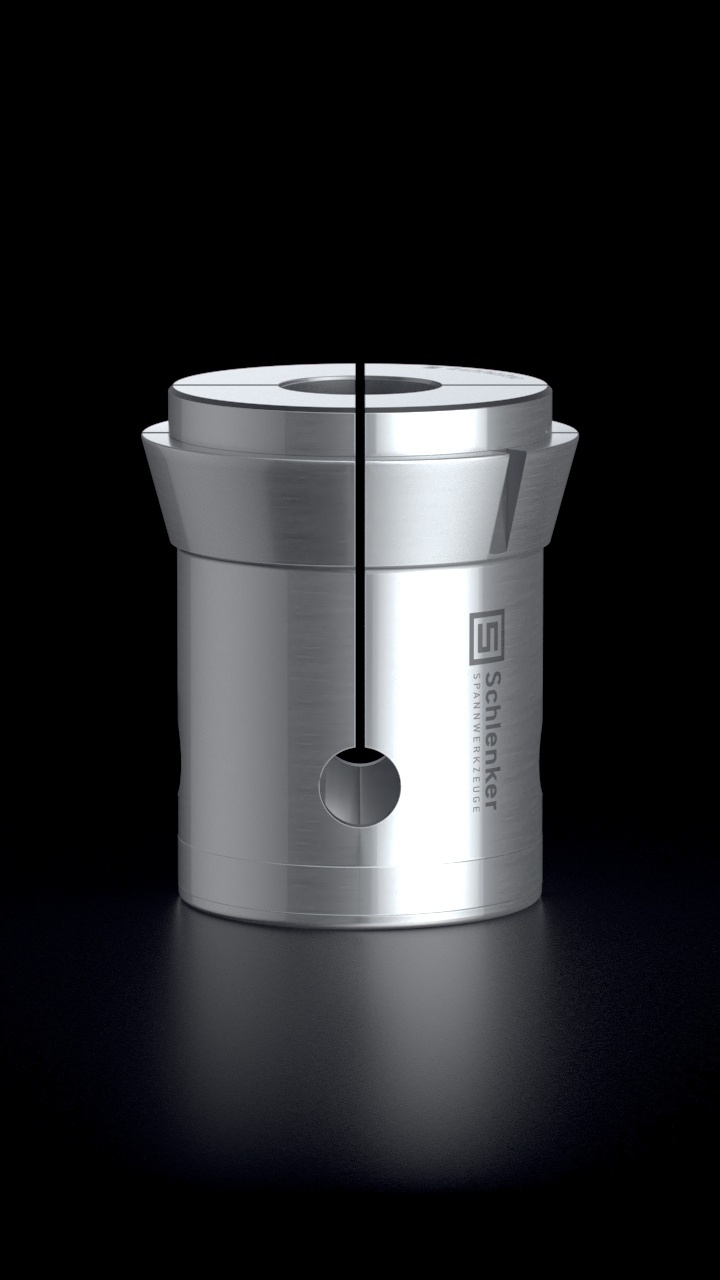

Greiferzangen Glatt G721 - © Schlenker Spannwerkzeuge
Synchronspannzangen E1444 Glatt - © Schlenker Spannwerkzeuge

SYNCHRONSPANNZANGEN

Synchronspannzangen sind speziell für die Index/Traub Drehautomaten lieferbar.

DOPPELKONUS SPANNZANGEN

Doppelkonus Spannzangen sind für alle gängigen Drehautomaten lieferbar.

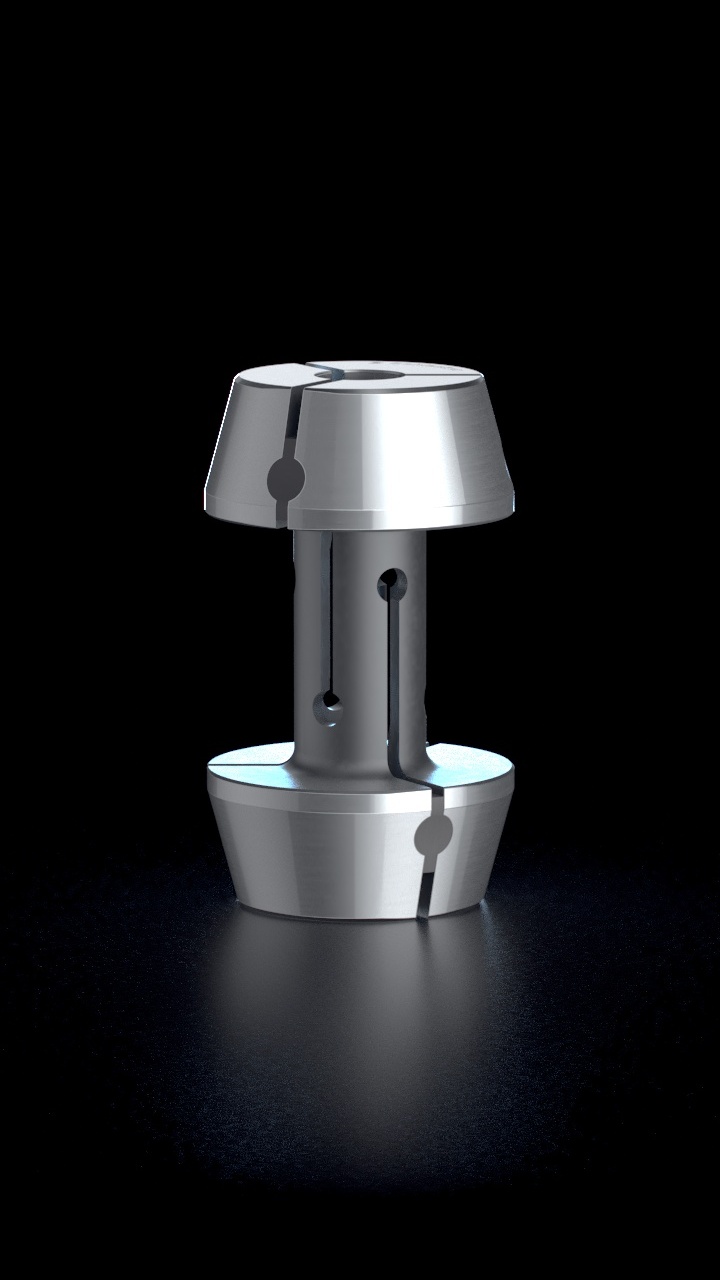

Doppelkonus Mehrspindlerspannzangen Glatt E8732 E8810 - © Schlenker Spannwerkzeuge

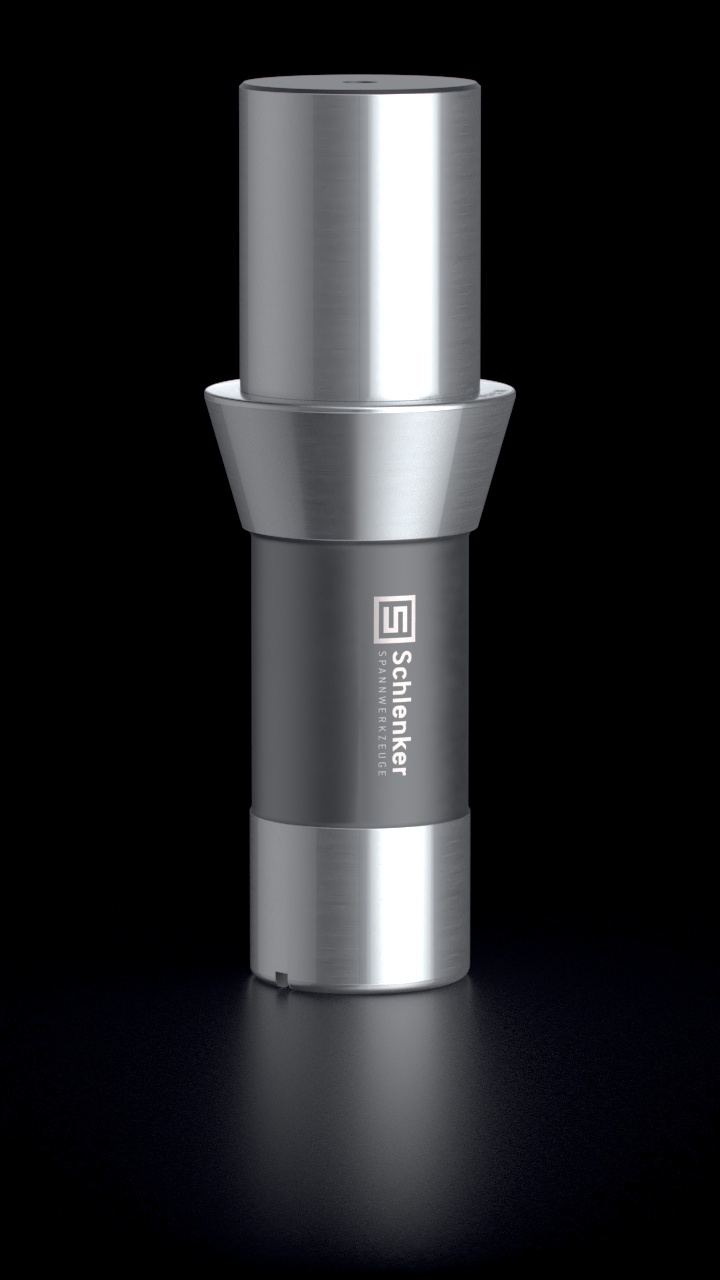

Zugspannzangen Ausrichtdorne E386 - © Schlenker Spannwerkzeuge

SPANNZANGEN AUSRICHTDORNE

Die hochpräzisen Ausrichtdorne für Druckspannzangen eignen sich besonders gut zur Überprüfung des axialen bzw. des radialen Versatzes von Maschinenachsen oder auch um den Versatz von Hauptspindel zur Gegenspindel der Maschinengeometrie zu überprüfen.
Des Weiteren werden Ausrichtdorne für die Überprüfung von Taumelschlag und Rundlauf der Haupt- bzw. Gegenspindel eingesetzt.
