SHK INNENSPANNHÜLSEN

Schlenker Innenspannhülsen sind so konstruiert und gefertigt, dass sie höchste Präzision und Zuverlässigkeit bieten.
Durch ihren Einsatz verbessern Sie die Bearbeitungsqualität und Präzision Ihrer Maschinen erheblich.

VERWENDUNG
OPTIONEN

VERWENDUNG VON SHK INNENSPANNHÜLSEN

Die SHK Innenspannhülsen werden auf die Lagerungen, die sogenannten Drehhülsen montiert und mit einem Querstift gesichert.

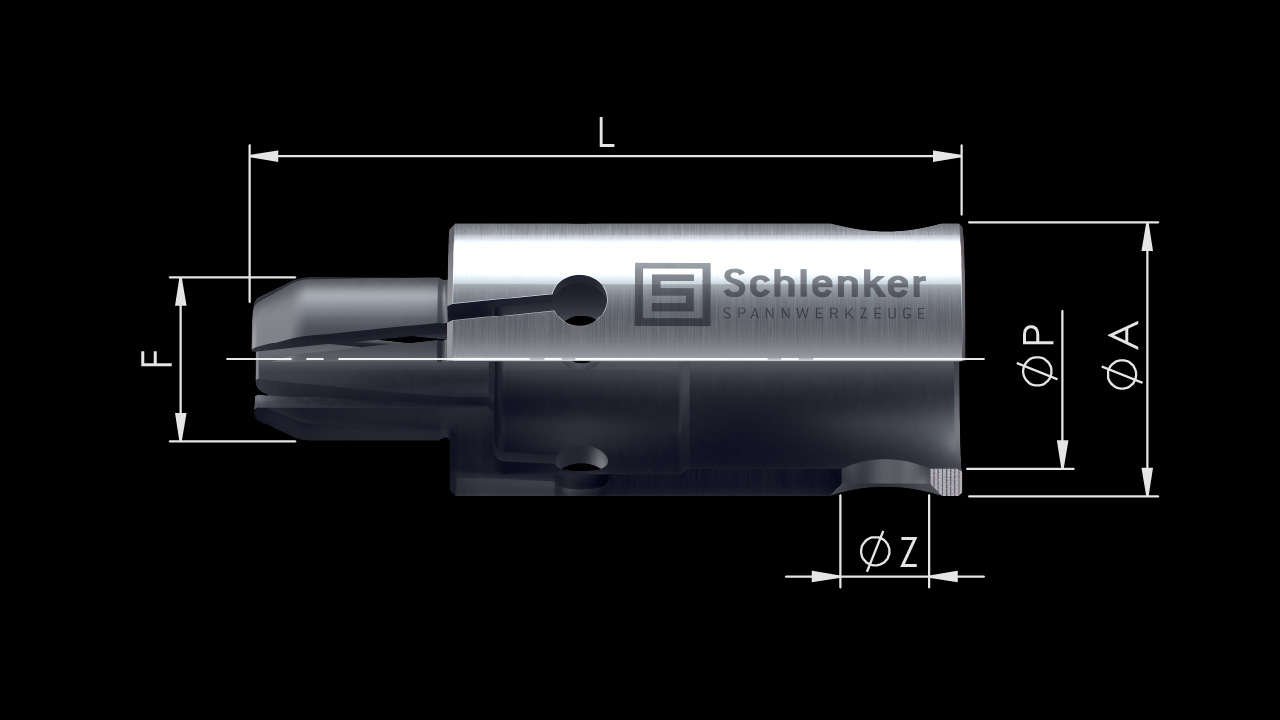

A Außen-Ø
Z Querbohrung-Ø
P Passung-Ø
L Gesamtlänge
F Form
Artikel Schieber-Ø
[mm]
Ø A
[mm]
Ø Z
[mm]
Ø P
[mm]
L
[mm]
F
min. – max. [mm]
SI7
SHKI7
D7 7 M5 37 3,5 – 6,0
SI10
SHKI10
D10 10 4 7H7 40 3,5 – 9,0
SI12
SHKI12
D12 12 4 8H7 40 3,5 – 11,0
SI15
SHKI15
D15 15 6 11H7 40 3,5 – 14,0
SI16
SHKI16
D16 16 6 11H7 40 3,5 – 15,0
SI18
SHKI18
D18 18 6 11H7 40 5,0 – 17,0
SI20
SHKI20
D20 20 8 14H7 65 5,0 – 19,0
SI25
SHKI25
D25 25 8 20H7 65 5,0 – 24,0
SI28
SHKI28
D28 28 8 20H7 65 6,0 – 27,0
SI30
SHKI30
D30 30 8 20H7 65 6,0 – 29,0
SI32
SHKI32
D32 32 8 20H7 65 6,0 – 31,0
SI34
SHKI34
D34 34 8 20H7 65 6,0 – 33,0
SI36
SHKI36
D36 36 8 20H7 65 10,0 – 35,0

SHK INNENSPANNHÜLSEN OPTIONEN

Wir bieten eine breite Palette von Optionen für unsere SHK Innenspannhülsen an. Ganz gleich, ob Sie Ihre Arbeit vereinfachen, Ihre Produktionsqualität verbessern oder eine kundenspezifische Produktionsanforderung erfüllen möchten. Testen Sie unsere SHK Innenspannhülsen und überzeugen Sie sich selbst.

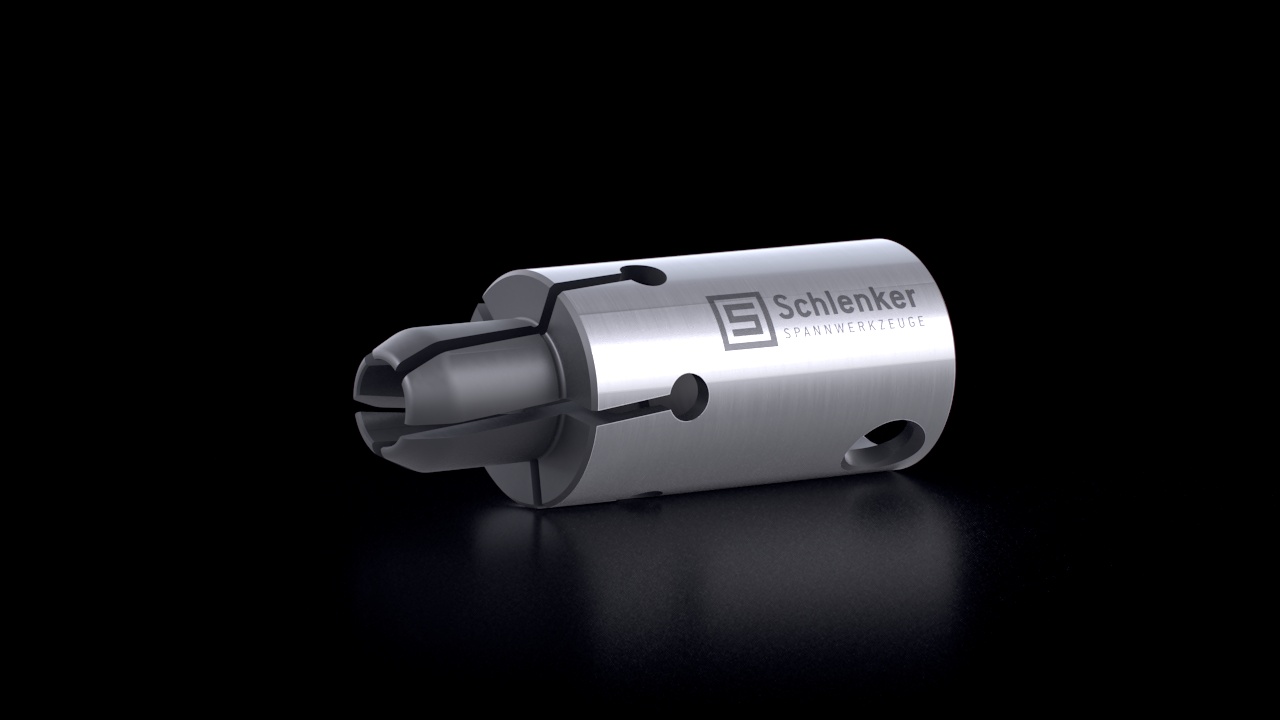

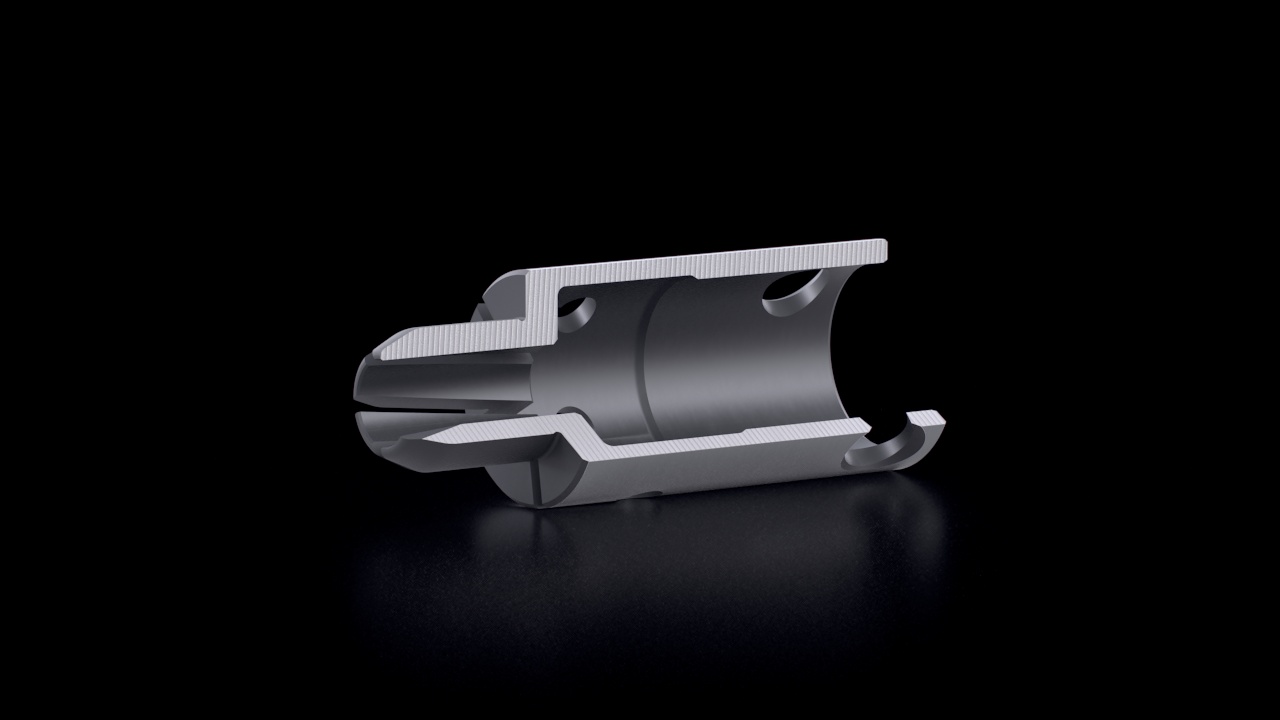

STANDARD

  • Geeignet zum Beladen von Rohren oder angebohrtem Stangenmaterial
  • Komplette Ausnutzung des Kanals

Klicken Sie das Produktbild an, um eine 360° Ansicht zu erhalten

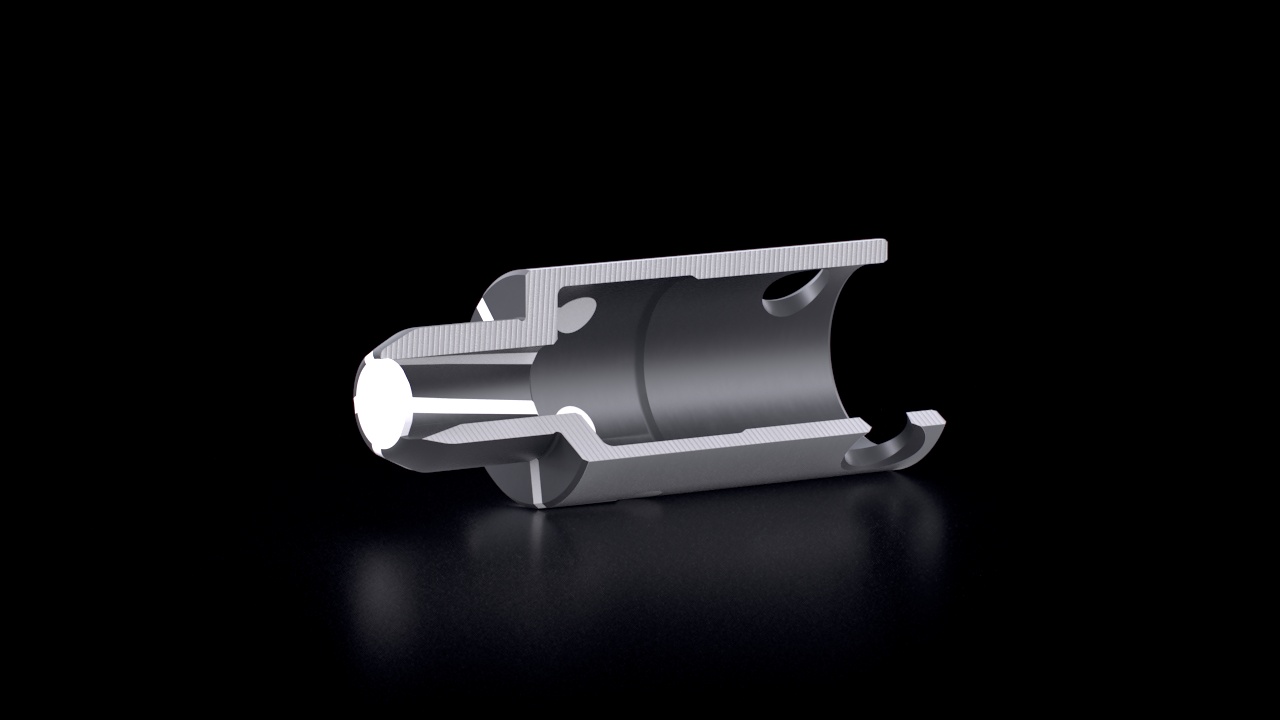

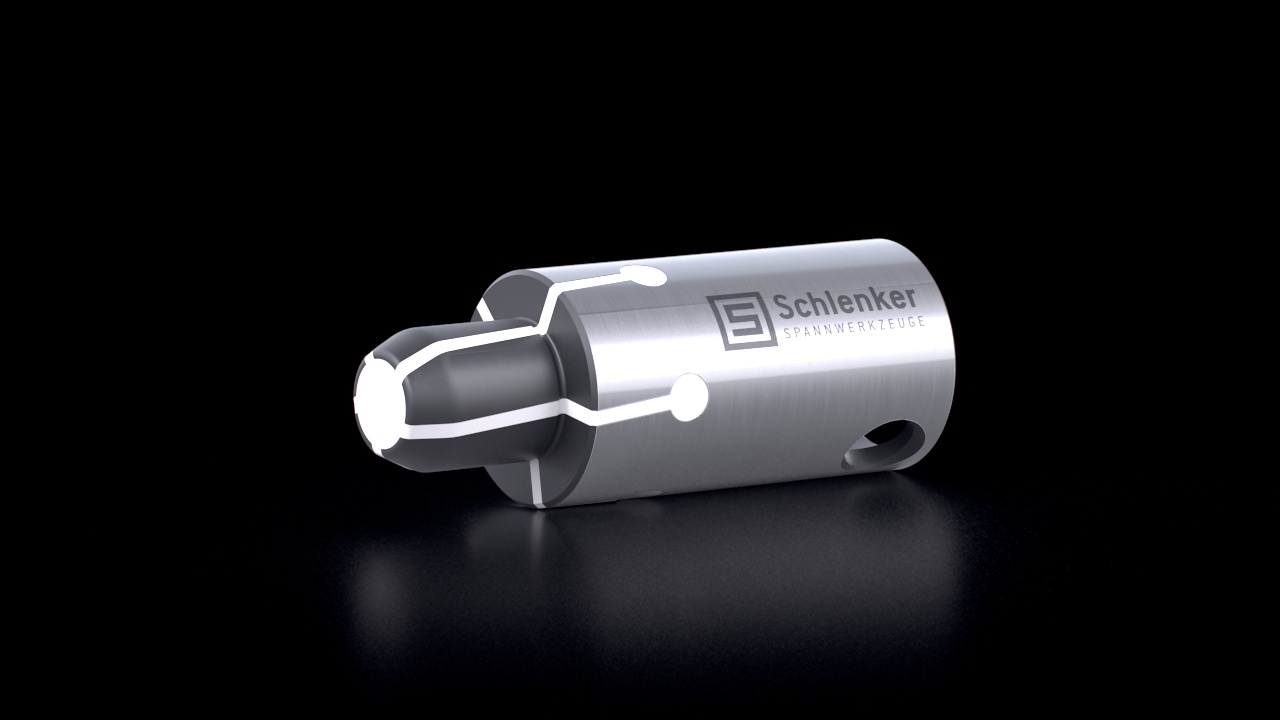

VULKANISIERT

  • Innenspannhülsen werden vollvulkanisiert, um das Eindringen von Kühlschmierstoffen (KSS) in das Lademagazin zu verhindern

Klicken Sie das Produktbild an, um eine 360° Ansicht zu erhalten

HALTEKRAFTANPASSUNG

  • Haltekraft kann je nach Bedarf erhöht oder verringert werden

Klicken Sie das Produktbild an, um eine 360° Ansicht zu erhalten
