ZUGSPANNZANGEN SW&B

Schlenker Zugspannzangen sind so konstruiert und gefertigt, dass sie höchste Präzision und Zuverlässigkeit bieten.
Durch ihren Einsatz verbessern Sie die Bearbeitungsqualität und Präzision Ihrer Maschinen erheblich.

VERWENDUNG VON ZUGSPANNZANGEN SW&B

Zugspannzangen dienen der Werkstückspannung und werden in allen gängigen Schleifmaschinen, Teilapparaten und Nachdrehbänken eingesetzt.
Das Spannen erfolgt durch das Zurückziehen der Zugspannzange in die Spannzangenaufnahme.

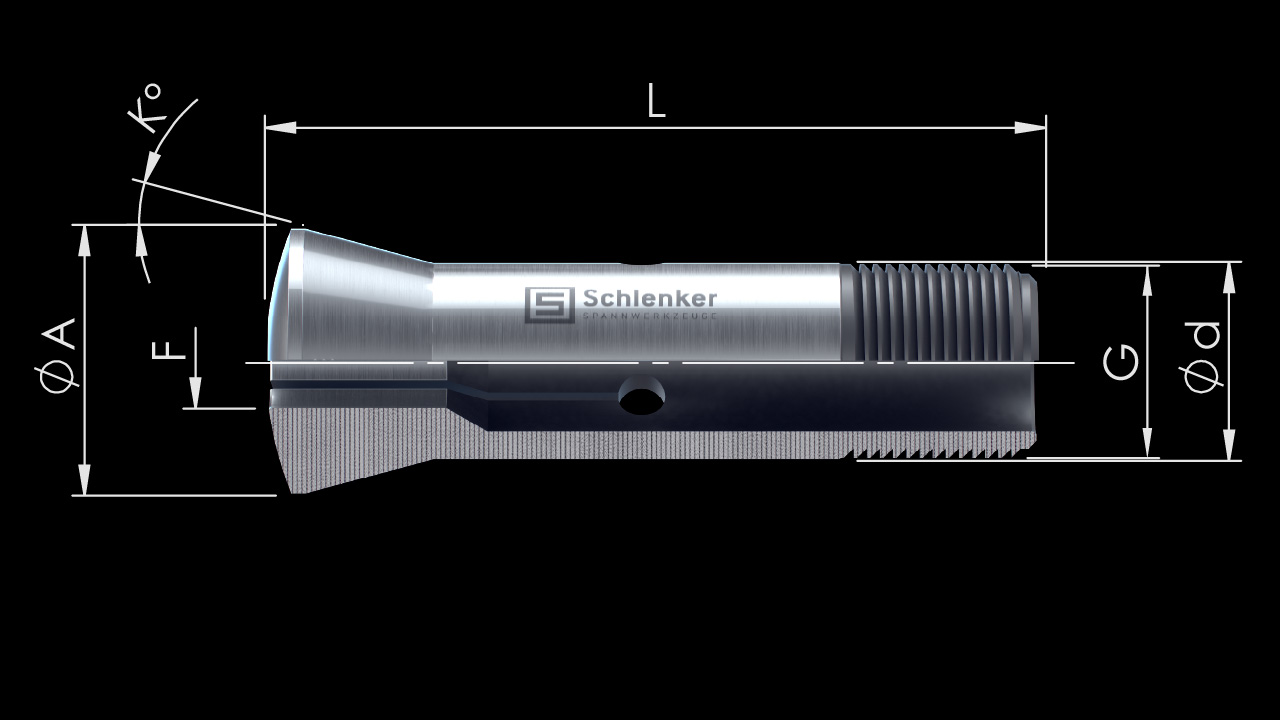

d Schaft-Ø
A Kopf-Ø
L Gesamtlänge
K Konuswinkel
G Gewinde
F Form
Zugspannzangen SW&B SW25 80-5 E364 - © Schlenker Spannwerkzeuge
Artikel ø d
[mm]
ø A
[mm]
L
[mm]
K
[Grad]
G F
min. – max. [mm]
Stufenbohrung
SW12
80-2
E318
12 16 46 15 Ø11,75×1,25
45°/5°
0,5 – 8,0 a. A. a. A.
SW12
80-2
E318
12 16 46 15 Ø11,75×1,25
45°/5°
8,01 – 12,5 a. A. a. A. a. A.
SW15
80-3
E321
15 20,2 58,3 15 Ø14,75×1,25
45°/5°
0,5 – 10,5 a. A. a. A.
SW15
80-3
E321
15 20,2 58,3 15 Ø14,75×1,25
45°/5°
10,51 – 16,0 a. A. a. A. a. A.
SW20
80-4
E349
20 26,3 73 15 Ø19,7×1,666
45°/5°
0,5 – 14,5 2,0 – 10,0 2,0 – 12,0
SW20
80-4
E349
20 26,3 73 15 Ø19,7×1,666
45°/5°
14,51 – 23,0 a. A. a. A. a. A.
SW25
80-5
E364
25 33,7 97,6 15 Ø24,7×1,693
45°/5°
0,5 – 18,0 2,0 – 12,5 2,0 – 15,5
SW25
80-5
E364
25 33,7 97,6 15 Ø24,7×1,693
45°/5°
18,1 – 29,0 a. A. a. A. a. A.
B32
72-65
32 40 106 15 Ø29,7×1,693
45°/5°
1,0 – 24,0 3,0 – 16,5 3,0 – 20,5
B32
72-65
32 40 106 15 Ø29,7×1,693
45°/5°
24,01 – 32,0 a. A. a. A. a. A.
B45
72-199
45 53 115 15 M42x1,5 5,0 – 36,0 5,0 – 25,5 5,0 – 31,0
B45
72-199
45 53 115 15 M42x1,5 36,01 – 45,0 a. A. a. A. a. A.

ZUGSPANNZANGEN SW&B OPTIONEN

Wir bieten eine breite Palette von Optionen für unsere Zugspannzangen SW&B an. Ganz gleich, ob Sie Ihre Arbeit vereinfachen, Ihre Produktionsqualität verbessern oder eine kundenspezifische Produktionsanforderung erfüllen möchten. Testen Sie unsere Zugspannzangen SW&B und überzeugen Sie sich selbst.

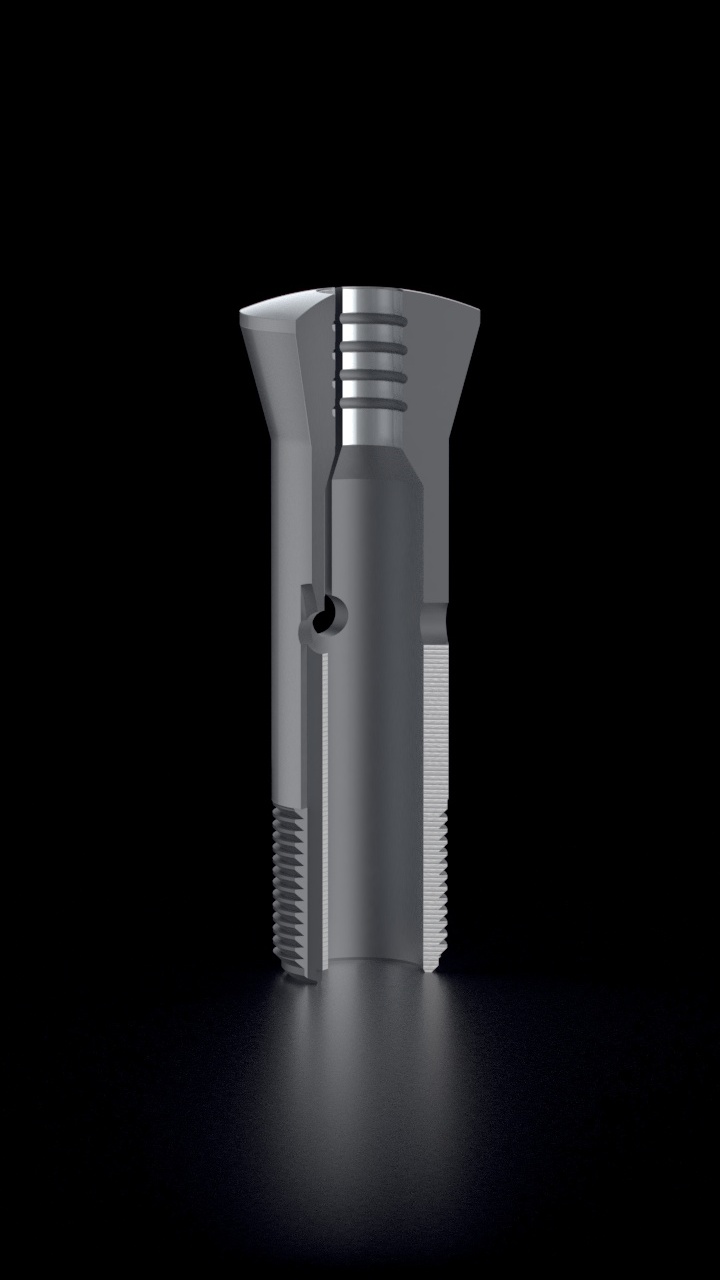

ZUGSPANNZANGEN SW&B SPANNFLÄCHENAUSFÜHRUNGEN

Zugspannzangen SW&B Glatt Standard SW25 80-5 E364 - © Schlenker Spannwerkzeuge

GLATT – STANDARD

  • Standard Zugspannzange
Zugspannzangen SW&B Glatt Standard SW25 80-5 E364 - © Schlenker Spannwerkzeuge

Klicken Sie auf Details, um dieses Produkt genauer anzuschauen

GERILLT

  • Mit zusätzlichen Querrillen
Zugspannzangen SW&B Gerillt SW25 80-5 E364 - © Schlenker Spannwerkzeuge

Klicken Sie auf Details, um dieses Produkt mit der Standardversion zu vergleichen

Zugspannzangen SW&B Gerillt SW25 80-5 E364 - © Schlenker Spannwerkzeuge
Zugspannzangen SW&B Längs- und Querrillen SW25 80-5 E364 - © Schlenker Spannwerkzeuge

LÄNGS- & QUERRILLEN

  • Höhere Haltekraft als bei der gerillten Spannzange aufgrund der zusätzlichen Längsrillen
Zugspannzangen SW&B Längs- und Querrillen SW25 80-5 E364 - © Schlenker Spannwerkzeuge

Klicken Sie auf Details, um dieses Produkt mit der Standardversion zu vergleichen

SUPERGRIP

  • Höchste Haltekraft bei gleichem Spanndruck der Maschine aufgrund sehr eng aneinander liegender Längsrillen
Zugspannzangen SW&B Supergrip SW25 80-5 E364 - © Schlenker Spannwerkzeuge

Klicken Sie auf Details, um dieses Produkt mit der Standardversion zu vergleichen

Zugspannzangen SW&B Supergrip SW25 80-5 E364 - © Schlenker Spannwerkzeuge
Zugspannzangen SW&B HM-Beschichtung SW25 80-5 E364 - © Schlenker Spannwerkzeuge

HM-BESCHICHTUNG

  • HM-Beschichtung bei allen Formen möglich
  • Angeraute Oberfläche
  • Höhere Haltekraft
  • Mehrfach / nachträglich beschichtbar
Zugspannzangen SW&B HM-Beschichtung SW25 80-5 E364 - © Schlenker Spannwerkzeuge

Klicken Sie auf Details, um dieses Produkt mit der Standardversion zu vergleichen

VERLÄNGERTE SPANNFLÄCHE

  • Anwendung bei langen Werkstücken mit mehrfachem Einstich möglich
  • Höhere Umschlingung am Werkstücksumfang, dadurch mehr Kraft zum Spannen
  • Stabilere Spannung bei langen Werkstücken
Zugspannzangen SW&B Verlängerte Spannfläche SW25 80-5 E364 - © Schlenker Spannwerkzeuge

Klicken Sie auf Details, um dieses Produkt mit der Standardversion zu vergleichen

Zugspannzangen SW&B Verlängerte Spannfläche SW25 80-5 E364 - © Schlenker Spannwerkzeuge
Zugspannzangen SW&B Verkürzte Spannfläche SW25 80-5 E364 - © Schlenker Spannwerkzeuge

VERKÜRZTE SPANNFLÄCHE

  • Einsatz bei Werkstücken, deren Geometrie nach dem zu spannenden Durchmesser nicht beschädigt werden soll
  • Anwendung bei kurzen Werkstücken, um den Ausstoßer an den Spanndurchmesser zu führen
Zugspannzangen SW&B Verkürzte Spannfläche SW25 80-5 E364 - © Schlenker Spannwerkzeuge

Klicken Sie auf Details, um dieses Produkt mit der Standardversion zu vergleichen

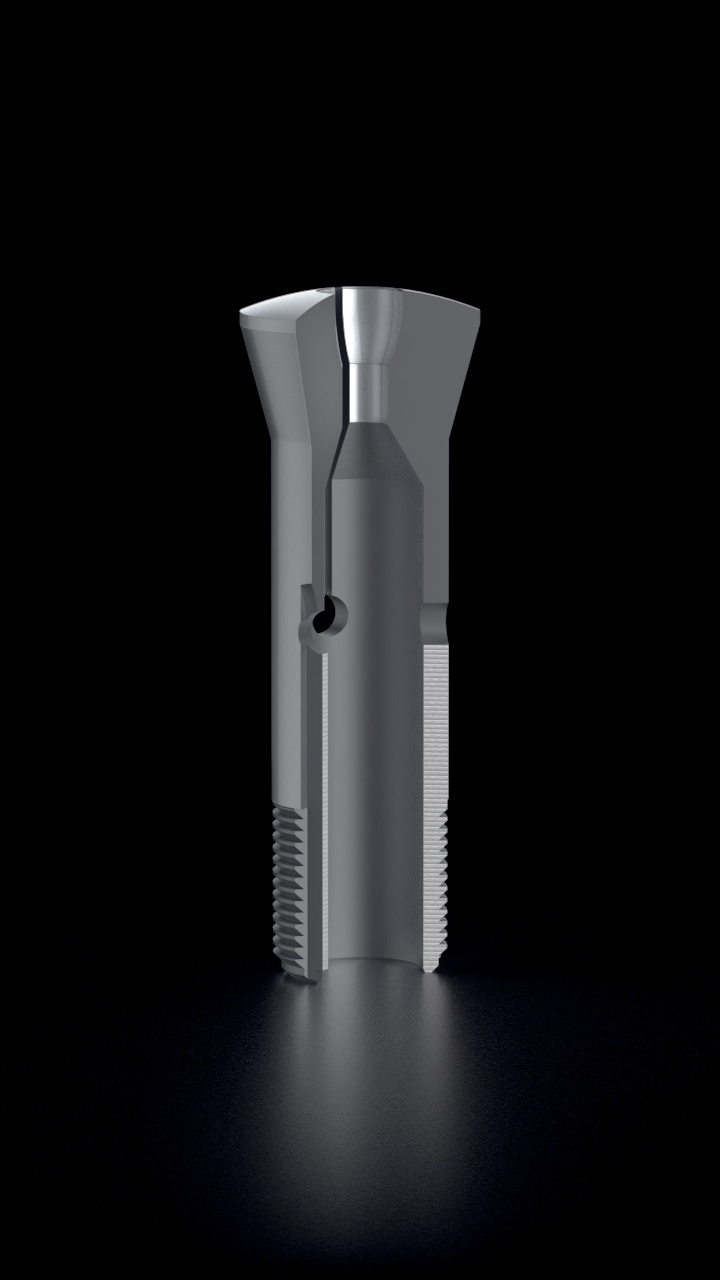

ZUGSPANNZANGEN SW&B FORMEN

Zugspannzangen SW&B Vierkant SW25 80-5 E364 - © Schlenker Spannwerkzeuge

VIERKANT

  • Geeignet zum Spannen von Vierkantmaterial
Zugspannzangen SW&B Vierkant SW25 80-5 E364 - © Schlenker Spannwerkzeuge

Klicken Sie auf Details, um dieses Produkt mit der Standardversion zu vergleichen

SECHSKANT

  • Geeignet zum Spannen von Sechskantmaterial
Zugspannzangen SW&B Sechskant SW25 80-5 E364 - © Schlenker Spannwerkzeuge

Klicken Sie auf Details, um dieses Produkt mit der Standardversion zu vergleichen

Zugspannzangen SW&B Sechskant SW25 80-5 E364 - © Schlenker Spannwerkzeuge
Zugspannzangen SW&B Sonderprofile SW25 80-5 E364 - © Schlenker Spannwerkzeuge

SONDERPROFILE

  • Jegliche Profile durch Senk- oder Drahterodieren realisierbar
  • Profile können individuell an das Werkstück angepasst werden
Zugspannzangen SW&B Sonderprofile SW25 80-5 E364 - © Schlenker Spannwerkzeuge

Klicken Sie auf Details, um dieses Produkt mit der Standardversion zu vergleichen

SONDERKONTUREN

  • Komplexe Konturen durch Hartfräsen, Hartdrehen und Schleifen realisierbar
  • Bereits bei kleinsten Durchmessern ab 0,2 mm möglich
Zugspannzangen SW&B Sonderkonturen SW25 80-5 E364 - © Schlenker Spannwerkzeuge

Klicken Sie auf Details, um dieses Produkt mit der Standardversion zu vergleichen

Zugspannzangen SW&B Sonderkonturen SW25 80-5 E364 - © Schlenker Spannwerkzeuge
Zugspannzangen SW&B Exzentrisch SW25 80-5 E364 - © Schlenker Spannwerkzeuge

EXZENTRISCH

  • Exzentrische Bohrung kann individuell nach Anwendung erodiert werden
  • Durchgehende oder abgesetzte Bohrung ist möglich
Zugspannzangen SW&B Exzentrisch SW25 80-5 E364 - © Schlenker Spannwerkzeuge

Klicken Sie auf Details, um dieses Produkt mit der Standardversion zu vergleichen

STUFEN

  • Stufenbohrungen eignen sich zum gleichzeitigen Spannen von mehreren Durchmessern eines Werkstücks
  • Sehr hohe Genauigkeit, da beide Stufen in einem ausgeschliffen werden
Zugspannzangen SW&B Stufen SW25 80-5 E364 - © Schlenker Spannwerkzeuge

Klicken Sie auf Details, um dieses Produkt mit der Standardversion zu vergleichen

Zugspannzangen SW&B Stufen SW25 80-5 E364 - © Schlenker Spannwerkzeuge
Zugspannzangen SW&B Innen Konisch SW25 80-5 E364 - © Schlenker Spannwerkzeuge

INNEN KONISCH

  • Zum Abgreifen von konischen Werkstücken
  • Der Spannzangenwinkel wird genau auf das Werkstück abgestimmt
Zugspannzangen SW&B Innen Konisch SW25 80-5 E364 - © Schlenker Spannwerkzeuge

Klicken Sie auf Details, um dieses Produkt mit der Standardversion zu vergleichen

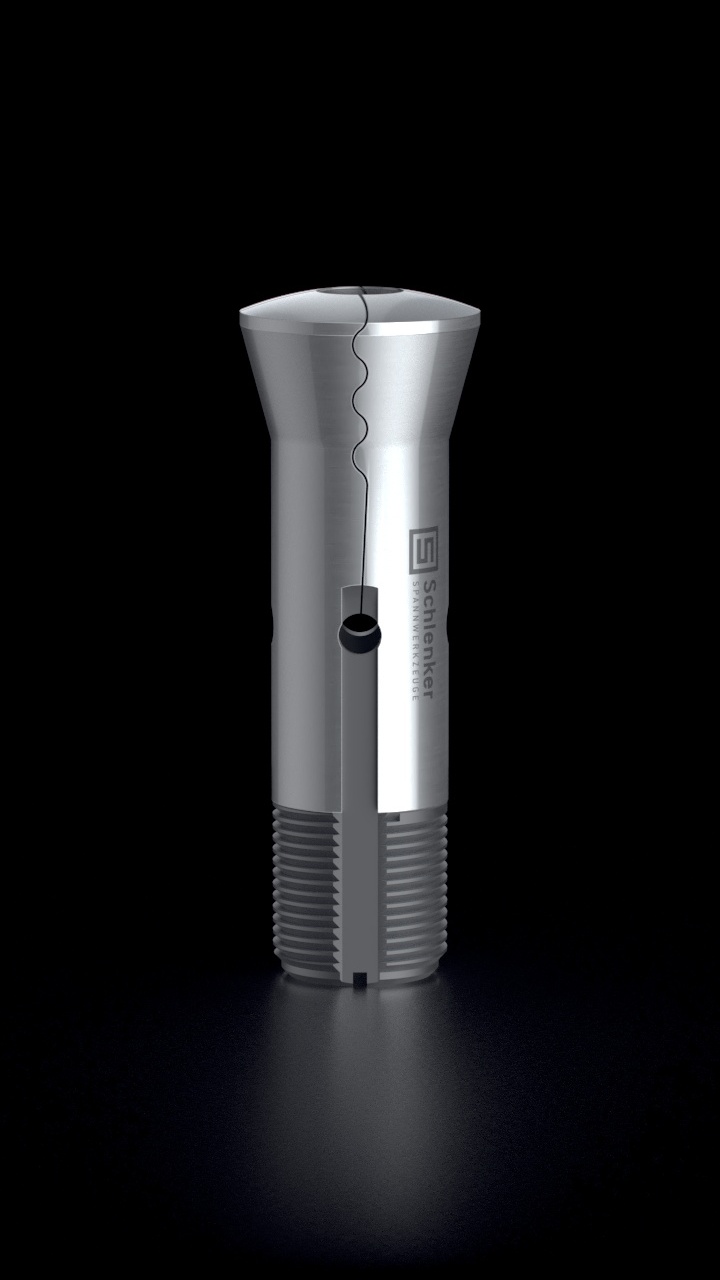

ZUGSPANNZANGEN SW&B SCHLITZAUSFÜHRUNGEN

Zugspannzangen SW&B S-Schlitz SW25 80-5 E364 - © Schlenker Spannwerkzeuge

S-SCHLITZ

  • Hohe und gleichmäßige Spannkraft
  • Schonenderes Spannen auf dem zu verarbeitenden Material
  • Alternativ verwendbar auch bei Profilmaterial (Eckenspannung)
  • Keine Verschmutzung in der Spannzange, da diese nahezu komplett schließt
  • Einfach zu reinigen nach dem Einsatz
Zugspannzangen SW&B S-Schlitz SW25 80-5 E364 - © Schlenker Spannwerkzeuge

Klicken Sie auf Details, um dieses Produkt mit der Standardversion zu vergleichen

L-SCHLITZ

  • Hohe und gleichmäßige Spannkraft
  • Schonenderes Spannen auf dem zu verarbeitenden Material
  • Alternativ verwendbar auch bei Profilmaterial (Eckenspannung)
  • Keine Verschmutzung in der Spannzange, da diese nahezu komplett schließt
  • Einfach zu reinigen nach dem Einsatz
  • Ideal zum Spannen bei kurzen Spannflächen
Zugspannzangen SW&B L-Schlitz SW25 80-5 E364 - © Schlenker Spannwerkzeuge

Klicken Sie auf Details, um dieses Produkt mit der Standardversion zu vergleichen

Zugspannzangen SW&B L-Schlitz SW25 80-5 E364 - © Schlenker Spannwerkzeuge
Zugspannzangen SW&B W-Schlitz SW25 80-5 E364 - © Schlenker Spannwerkzeuge

W-SCHLITZ

  • Hohe und gleichmäßige Spannkraft
  • Schonenderes Spannen auf dem zu verarbeitenden Material
  • Alternativ verwendbar auch bei Profilmaterial (Eckenspannung)
  • Keine Verschmutzung in der Spannzange, da diese nahezu komplett schließt
  • Einfach zu reinigen nach dem Einsatz
Zugspannzangen SW&B W-Schlitz SW25 80-5 E364 - © Schlenker Spannwerkzeuge

Klicken Sie auf Details, um dieses Produkt mit der Standardversion zu vergleichen

Z-SCHLITZ

  • Hohe und gleichmäßige Spannkraft
  • Schonenderes Spannen auf dem zu verarbeitenden Material
  • Alternativ verwendbar auch bei Profilmaterial (Eckenspannung)
  • Keine Verschmutzung in der Spannzange, da diese nahezu komplett schließt
  • Einfach zu reinigen nach dem Einsatz
Zugspannzangen SW&B Z-Schlitz SW25 80-5 E364 - © Schlenker Spannwerkzeuge

Klicken Sie auf Details, um dieses Produkt mit der Standardversion zu vergleichen

Zugspannzangen SW&B Z-Schlitz SW25 80-5 E364 - © Schlenker Spannwerkzeuge
Zugspannzangen SW&B Dünn geschlitzt SW25 80-5 E364 - © Schlenker Spannwerkzeuge

DÜNN GESCHLITZT

  • Schonenderes Spannen auf dem zu verarbeitenden Material
  • Keine Verschmutzung in der Spannzange, da diese nahezu komplett schließt
  • Zu empfehlen bei Kleinstbohrungen
Zugspannzangen SW&B Dünn geschlitzt SW25 80-5 E364 - © Schlenker Spannwerkzeuge

Klicken Sie auf Details, um dieses Produkt mit der Standardversion zu vergleichen

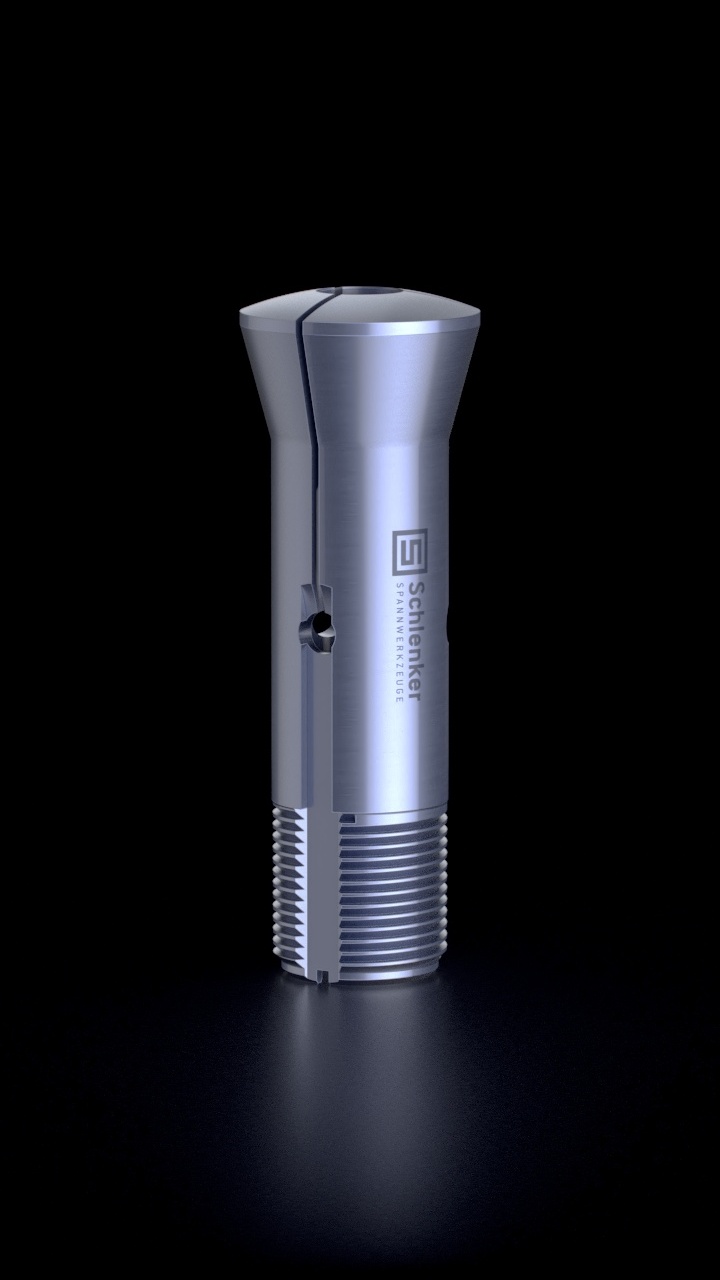

ZUGSPANNZANGEN SW&B VERSCHLEISSREDUZIERUNG

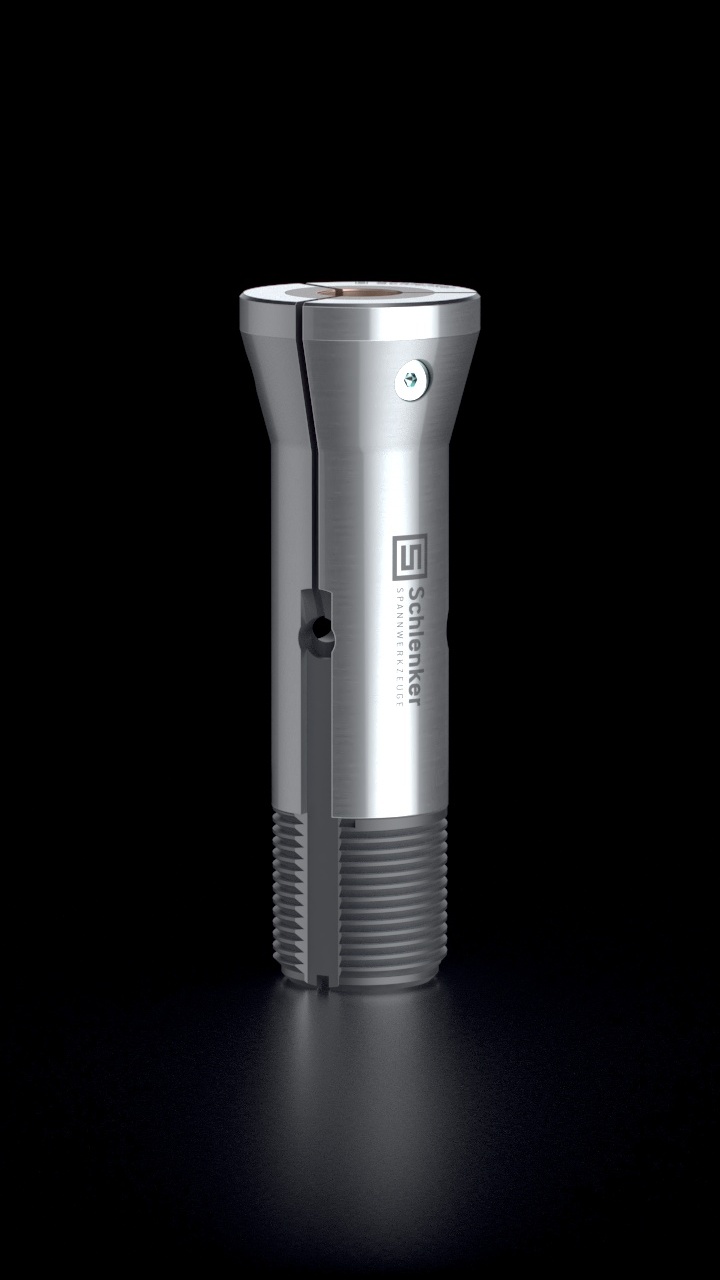

Zugspannzangen SW&B HM-Einsatz SW25 80-5 E364 - © Schlenker Spannwerkzeuge

HM-EINSATZ

  • Hohe Verschleißfestigkeit
  • Verhindert Druckstellen am Werkstück
  • Höhere Standzeit
Zugspannzangen SW&B HM-Einsatz SW25 80-5 E364 - © Schlenker Spannwerkzeuge

Klicken Sie auf Details, um dieses Produkt mit der Standardversion zu vergleichen

BL-BESCHICHTUNG

  • Glatte Oberfläche
  • Hinterlässt weniger Spannabdrücke auf dem zu bearbeitenden Material
  • Eignet sich besonders für Material mit schlechten Gleiteigenschaften
  • Reduzierung der Reibverschweißungen
Zugspannzangen SW&B BL-Beschichtung SW25 80-5 E364 - © Schlenker Spannwerkzeuge

Klicken Sie auf Details, um dieses Produkt mit der Standardversion zu vergleichen

Zugspannzangen SW&B BL-Beschichtung SW25 80-5 E364 - © Schlenker Spannwerkzeuge
Zugspannzangen SW&B Premium Blue Beschichtung SW25 80-5 E364 - © Schlenker Spannwerkzeuge

PREMIUM BLUE BESCHICHTUNG

  • Wirtschaftlichere Alternative zu Spannzangen mit HM-Einsatz
  • Hohe Verschleißfestigkeit
  • Auch bei Sonderformen anwendbar
  • Spannzangen sind komplett an den Funktionsflächen wie Konus und Schaft beschichtet, dadurch deutlich langlebiger
Zugspannzangen SW&B Premium Blue Beschichtung SW25 80-5 E364 - © Schlenker Spannwerkzeuge

Klicken Sie auf Details, um dieses Produkt mit der Standardversion zu vergleichen

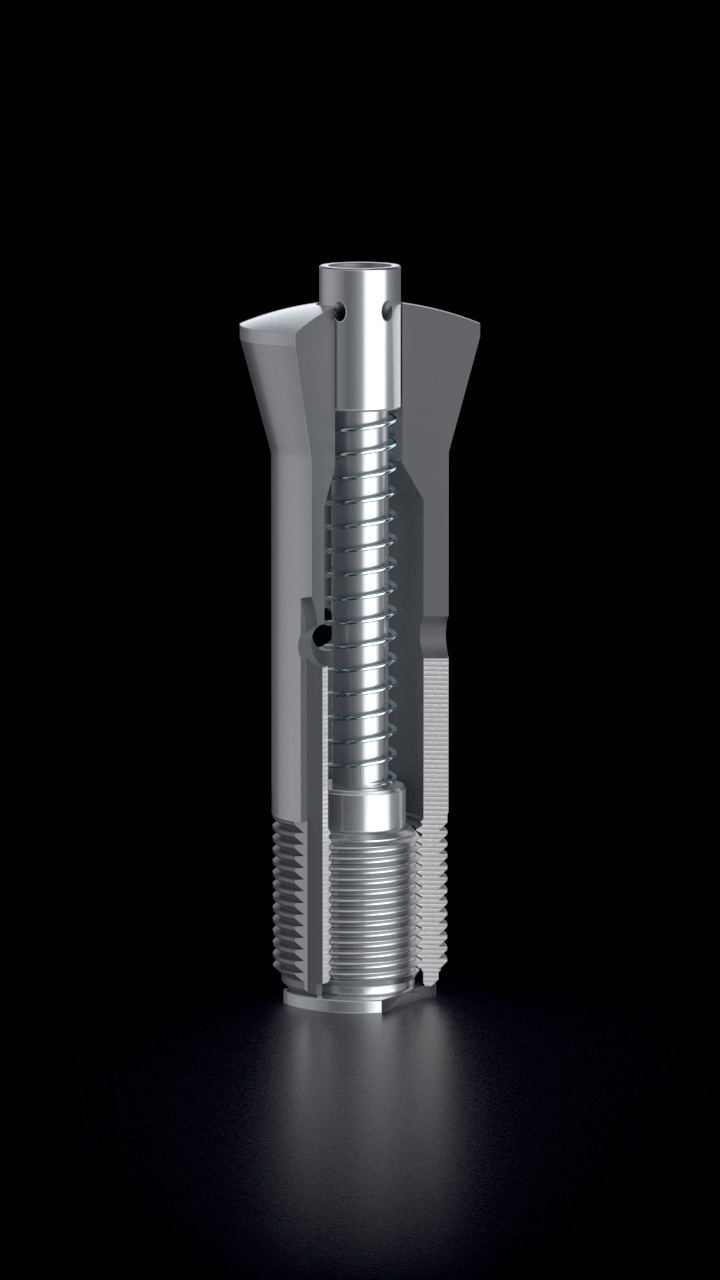

ZUGSPANNZANGEN SW&B ZUSATZAUSFÜHRUNGEN

Zugspannzangen SW&B Innenanschlag SW25 80-5 E364 - © Schlenker Spannwerkzeuge

INNENANSCHLAG

  • Eignet sich zum manuellen Beladen der Maschine bei einer bestimmten Länge
  • Verhindert das Verschieben des Werkstücks bei hohen axialen Kräften
  • Dient zur Stabilisierung des Werkstücks bei kurzer Spannfläche
Zugspannzangen SW&B Innenanschlag SW25 80-5 E364 - © Schlenker Spannwerkzeuge

Klicken Sie auf Details, um dieses Produkt mit der Standardversion zu vergleichen

STÜTZBUCHSE

  • Zur Minimierung von Vibrationen, da das Werkstück auf der gesamten Länge gestützt und in der Achse gehalten wird
  • Auswerfen wird prozesssicher ermöglicht
Zugspannzangen SW&B Stützbuchse SW25 80-5 E364 - © Schlenker Spannwerkzeuge

Klicken Sie auf Details, um dieses Produkt mit der Standardversion zu vergleichen

Zugspannzangen SW&B Stützbuchse SW25 80-5 E364 - © Schlenker Spannwerkzeuge
Zugspannzangen SW&B Auswerfer & Innenkühlung SW25 80-5 E364 - © Schlenker Spannwerkzeuge

AUSWERFER & INNENKÜHLUNG

  • Mechanisches Auswerfen der Werkstücke
  • Innenkühlung der Bauteile bei Bedarf integrierbar
  • Zur Reinigung der Spannfläche
  • Einfaches Wechseln des Auswerfers innerhalb eines Spannzangentyps möglich
Zugspannzangen SW&B Auswerfer & Innenkühlung SW25 80-5 E364 - © Schlenker Spannwerkzeuge

Klicken Sie auf Details, um dieses Produkt mit der Standardversion zu vergleichen

UP-AUSFÜHRUNG

  • Höhere Rundlaufgenauigkeit
Zugspannzangen SW&B Glatt Standard SW25 80-5 E364 - © Schlenker Spannwerkzeuge

Klicken Sie auf Details, um dieses Produkt mit der Standardversion zu vergleichen

Zugspannzangen SW&B Glatt Standard SW25 80-5 E364 - © Schlenker Spannwerkzeuge
Zugspannzangen SW&B Glatt Standard SW25 80-5 E364 - © Schlenker Spannwerkzeuge

UUP-AUSFÜHRUNG

  • Höchste Rundlaufgenauigkeit
Zugspannzangen SW&B Glatt Standard SW25 80-5 E364 - © Schlenker Spannwerkzeuge

Klicken Sie auf Details, um dieses Produkt mit der Standardversion zu vergleichen

VULKANISIERT

  • Verbessertes Schmutzverhalten, da Eindringen von Spänen verhindert wird
  • Der gesamte Schlitzbereich kann vulkanisiert werden
  • Mehrfach / nachträglich anbringbar
  • Nicht verwendbar bei einer Hochdruckspülung in der Maschine
Zugspannzangen SW&B Vulkanisiert SW25 80-5 E364 - © Schlenker Spannwerkzeuge

Klicken Sie auf Details, um dieses Produkt mit der Standardversion zu vergleichen

Zugspannzangen SW&B Vulkanisiert SW25 80-5 E364 - © Schlenker Spannwerkzeuge

ZUGSPANNZANGEN SW&B EINSATZBACKEN

Zugspannzangen SW&B Peek / Kunststoff Backen SW25 80-5 E364 - © Schlenker Spannwerkzeuge

PEEK / KUNSTSTOFF BACKEN

  • Verhindern Druckstellen auf dem Werkstück
  • Backen sind nach Verschleiß auswechselbar
  • Ideal für die Bearbeitung von kratzempfindlichen Materialien sowie zum schonenden Abgreifen
Zugspannzangen SW&B Peek / Kunststoff Backen SW25 80-5 E364 - © Schlenker Spannwerkzeuge

Klicken Sie auf Details, um dieses Produkt mit der Standardversion zu vergleichen

ALUMINIUM BACKEN

  • Verhindern Druckstellen auf dem Werkstück
  • Backen sind nach Verschleiß auswechselbar
  • Ideal für die Bearbeitung von kratzempfindlichen Materialien sowie zum schonenden Abgreifen
Zugspannzangen SW&B Aluminium Backen SW25 80-5 E364 - © Schlenker Spannwerkzeuge

Klicken Sie auf Details, um dieses Produkt mit der Standardversion zu vergleichen

Zugspannzangen SW&B Aluminium Backen SW25 80-5 E364 - © Schlenker Spannwerkzeuge
Zugspannzangen SW&B Messing Backen SW25 80-5 E364 - © Schlenker Spannwerkzeuge

MESSING BACKEN

  • Verhindern Druckstellen auf dem Werkstück
  • Backen sind nach Verschleiß auswechselbar
  • Ideal für die Bearbeitung von kratzempfindlichen Materialien sowie zum schonenden Abgreifen
Zugspannzangen SW&B Messing Backen SW25 80-5 E364 - © Schlenker Spannwerkzeuge

Klicken Sie auf Details, um dieses Produkt mit der Standardversion zu vergleichen

BRONZE BACKEN

  • Verhindern Druckstellen auf dem Werkstück
  • Backen sind nach Verschleiß auswechselbar
  • Ideal für die Bearbeitung von kratzempfindlichen Materialien sowie zum schonenden Abgreifen
Zugspannzangen SW&B Bronze Backen SW25 80-5 E364 - © Schlenker Spannwerkzeuge

Klicken Sie auf Details, um dieses Produkt mit der Standardversion zu vergleichen

Zugspannzangen SW&B Bronze Backen SW25 80-5 E364 - © Schlenker Spannwerkzeuge
Zugspannzangen SW&B Permaglis Backen SW25 80-5 E364 - © Schlenker Spannwerkzeuge

PERMAGLIS BACKEN

  • Verhindern Druckstellen auf dem Werkstück
  • Backen sind nach Verschleiß auswechselbar
  • Ideal für die Bearbeitung von kratzempfindlichen Materialien sowie zum schonenden Abgreifen
Zugspannzangen SW&B Permaglis Backen SW25 80-5 E364 - © Schlenker Spannwerkzeuge

Klicken Sie auf Details, um dieses Produkt mit der Standardversion zu vergleichen

EINSATZBACKEN ZUM SELBSTAUSDREHEN

  • Spanndurchmesser kann vom Anwender selbst ausgedreht werden
  • Backen sind nach Verschleiß auswechselbar
  • Ideal für die Bearbeitung von kratzempfindlichen Materialien sowie zum schonenden Abgreifen
Zugspannzangen SW&B Einsatzbacken zum Selbstausdrehen SW25 80-5 E364 - © Schlenker Spannwerkzeuge

Klicken Sie auf Details, um dieses Produkt mit der Standardversion zu vergleichen

Zugspannzangen SW&B Einsatzbacken zum Selbstausdrehen SW25 80-5 E364 - © Schlenker Spannwerkzeuge
