CAV Spannhülsen - © Schlenker Spannwerkzeuge

CAV SPANNHÜLSEN

Schlenker CAV Spannhülsen sind so konstruiert und gefertigt, dass sie höchste Präzision und Zuverlässigkeit bieten.
Durch ihren Einsatz verbessern Sie die Bearbeitungsqualität und Präzision Ihrer Maschinen erheblich.

VERWENDUNG VON CAV SPANNHÜLSEN

Die CAV Spannhülsen werden auf die Lagerungen, die sogenannten Drehhülsen montiert und mit einem Querstift gesichert.

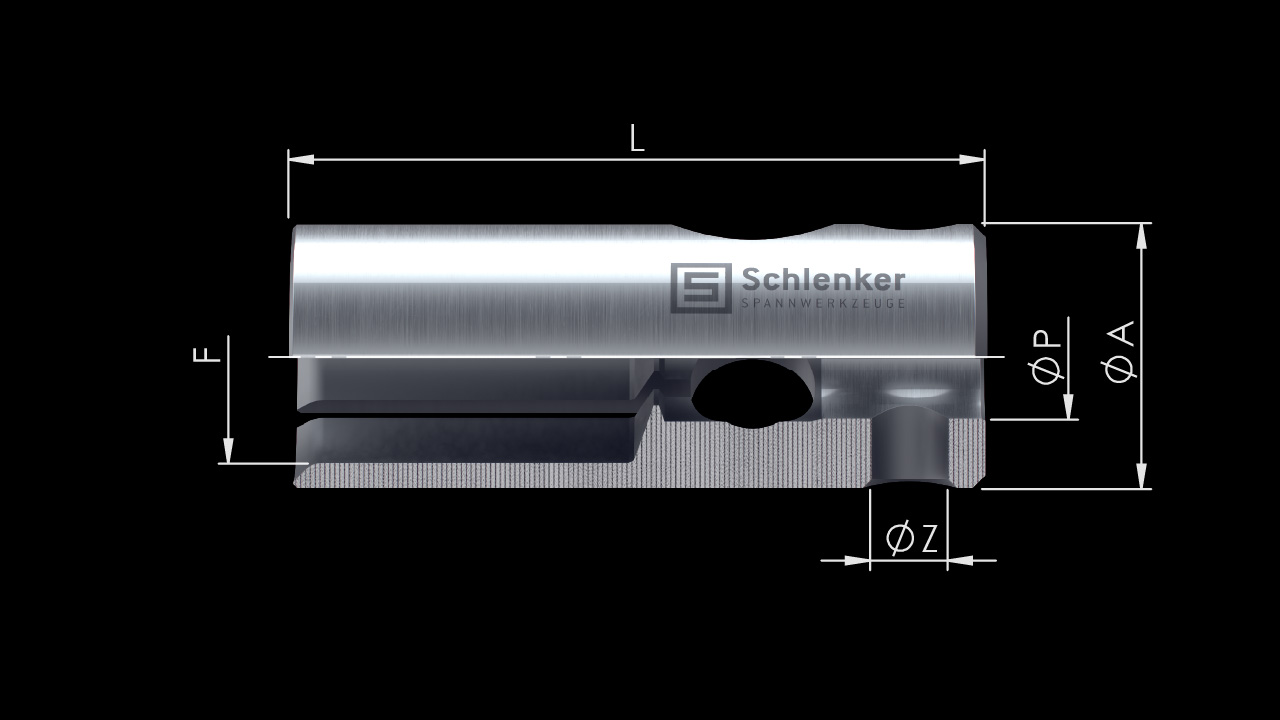

A Außen-Ø
Z Querbohrung-Ø
P Passung-Ø
L Gesamtlänge
F Form
CAV Bar Feed Collets Standard Round CAV21 - © Schlenker Spannwerkzeuge

Artikel Schieber-Ø
[mm]		 Ø A
[mm]		 Ø P
[mm]		 Ø Z
[mm]		 L
[mm]		 F
min. – max. [mm]
CAV7 D7 7 M6x1L 40 1,5 – 5,9
CAV10 D10 10 M6x1L 40 2,0 – 8,5
CAV12 D12 12 M6x1L 40 8,5 – 10,5
CAV15 D15 15 10 6 55 3,0 – 14,0
CAV17 D17 17 10 6 55 14,0 – 16,0
CAV19 D19 19 10 6 55 16,0 – 17,0
CAV21 D21 21 10 6 55 17,0 – 19,0
CAV25 D25 25 16 8 76 5,0 – 22,0
CAV32 D32 32 16 8 76 15,5 – 29,5
CAV34 D34 34 16 8 76 19,0 – 31,0

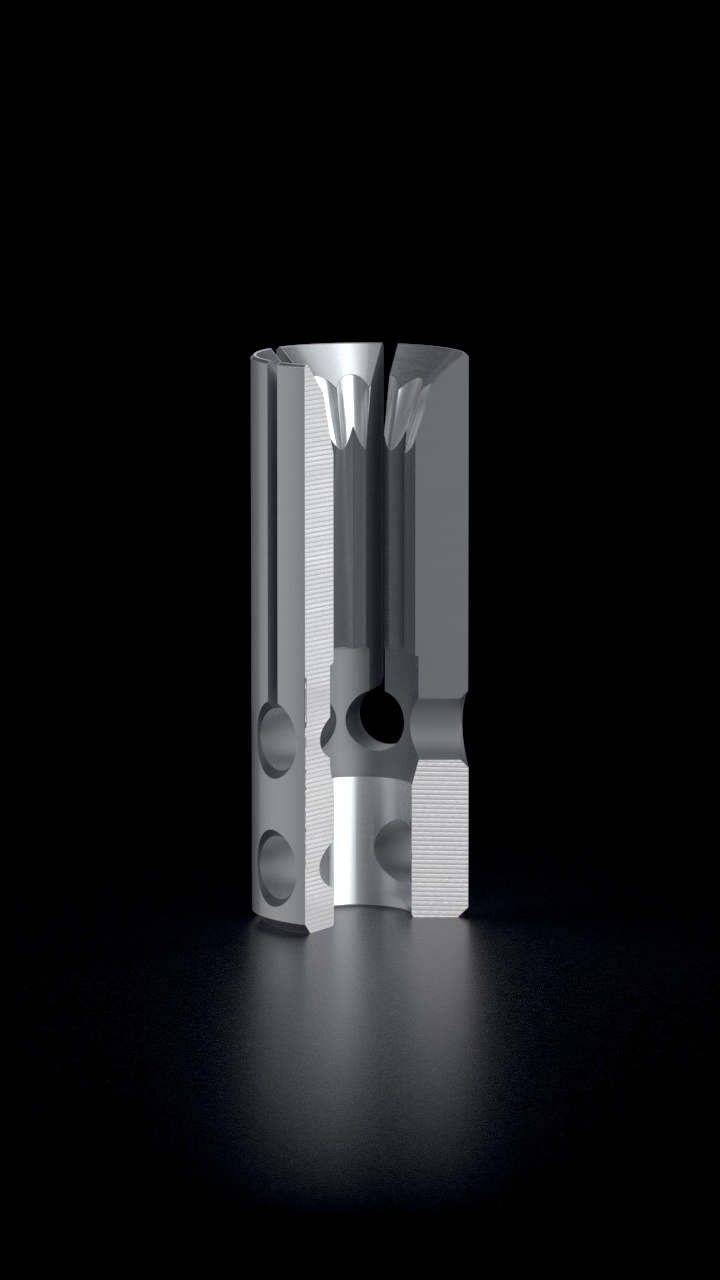

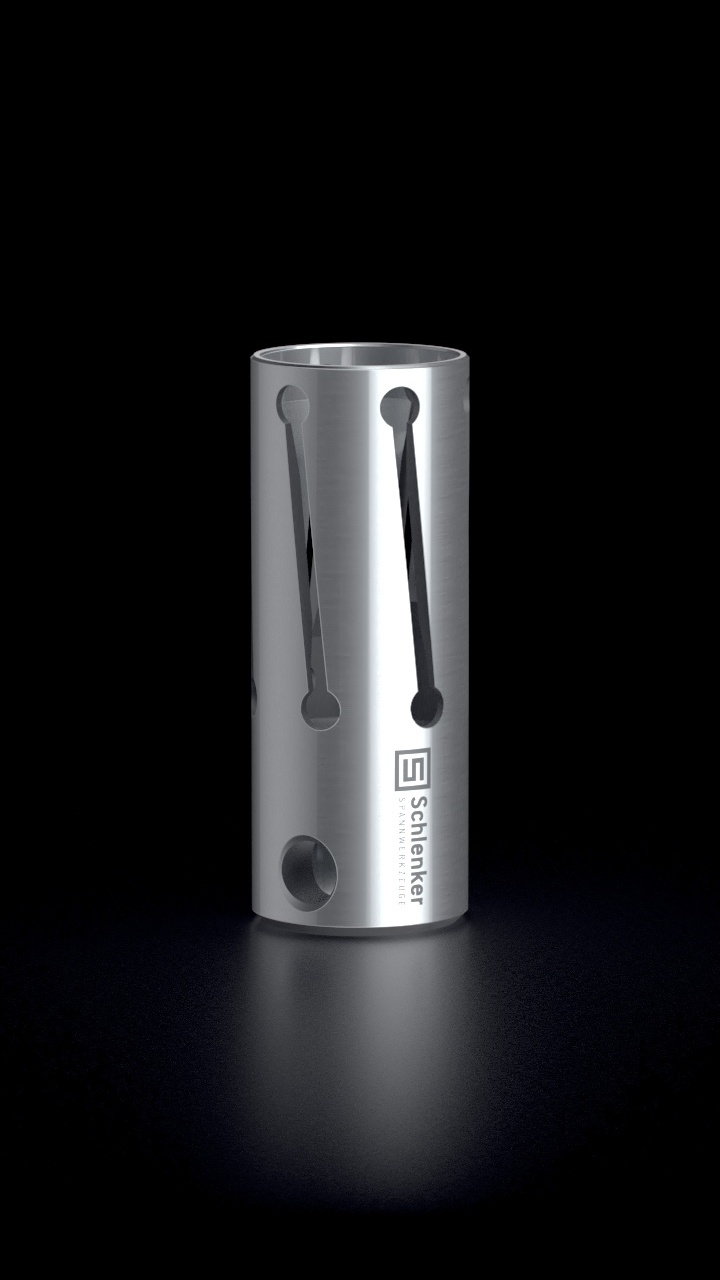

CAV SPANNHÜLSEN OPTIONEN

Wir bieten eine breite Palette von Optionen für unsere CAV Spannhülsen an. Ganz gleich, ob Sie Ihre Arbeit vereinfachen, Ihre Produktionsqualität verbessern oder eine kundenspezifische Produktionsanforderung erfüllen möchten. Testen Sie unsere CAV Spannhülsen und überzeugen Sie sich selbst.

STANDARD RUND

  • Geeignet zum Beladen von Rundmaterial

Klicken Sie das Produktbild an, um eine 360° Ansicht zu erhalten

VIERKANT

  • Geeignet zum Beladen von Vierkantmaterial

Klicken Sie das Produktbild an, um eine 360° Ansicht zu erhalten

SECHSKANT

  • Geeignet zum Beladen von Sechskantmaterial

Klicken Sie das Produktbild an, um eine 360° Ansicht zu erhalten

GESCHLOSSEN

  • Komplette Ausnutzung des Kanals

Klicken Sie das Produktbild an, um eine 360° Ansicht zu erhalten

SONDERPROFILE

  • Jegliche Profile durch Senk- oder Drahterodieren realisierbar
  • Spannhülsen werden in Form und Haltekraft exakt an das Material angepasst

Klicken Sie das Produktbild an, um eine 360° Ansicht zu erhalten

KRONE

  • Komplette Ausnutzung des Kanals
  • Einfaches Einfädeln des Profilmaterials
  • Schlüsselweiten, die bisher im Kanal nicht möglich waren, können durch die Kronenausführung zugeführt werden
  • Das Material muss nicht wie bei Standard Spannhülsen angefast werden, es kann scharfkantig bleiben

Klicken Sie das Produktbild an, um eine 360° Ansicht zu erhalten

HALTEKRAFTANPASSUNG

  • Haltekraft kann nach je nach Bedarf erhöht oder verringert werden

Klicken Sie das Produktbild an, um eine 360° Ansicht zu erhalten
