Vorschubzange 9319E - © Schlenker Spannwerkzeuge

RS AUSSENZANGEN

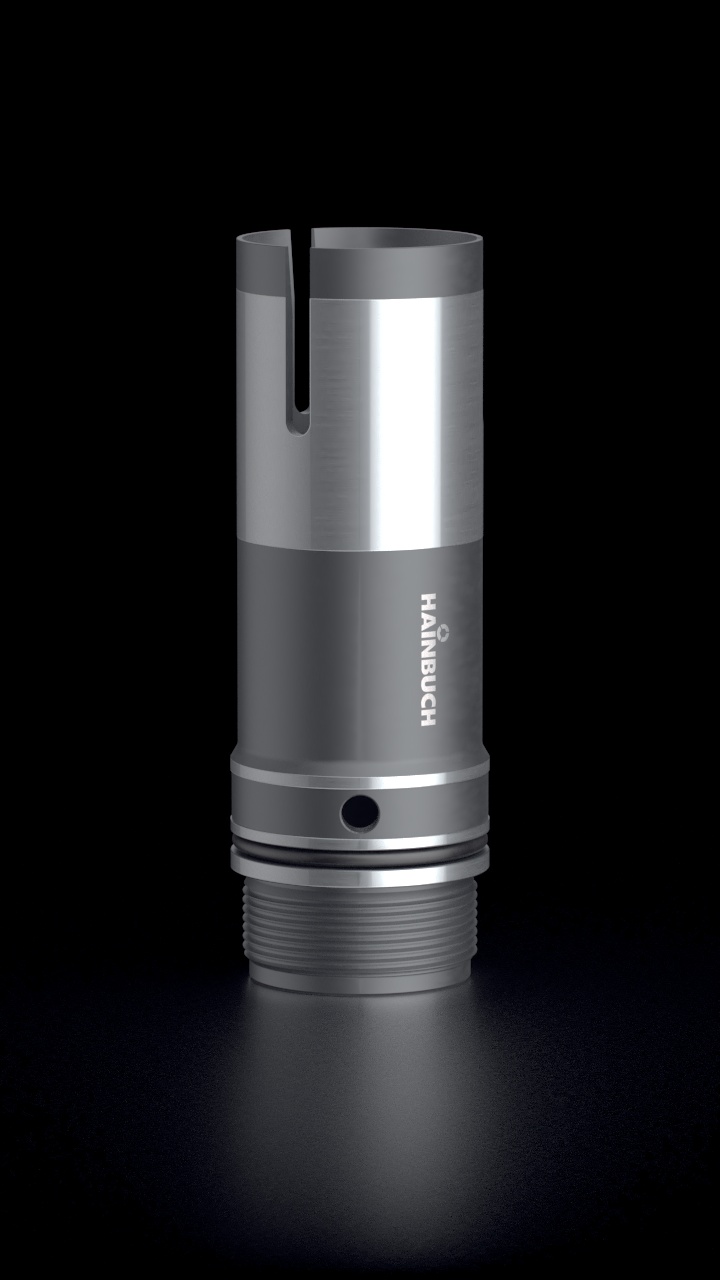

Schlenker RS Außenzangen sind so konstruiert und gefertigt, dass sie höchste Präzision und Zuverlässigkeit bieten.
Durch ihren Einsatz verbessern Sie die Bearbeitungsqualität und Präzision Ihrer Maschinen erheblich.

VERWENDUNG VON RS AUSSENZANGEN

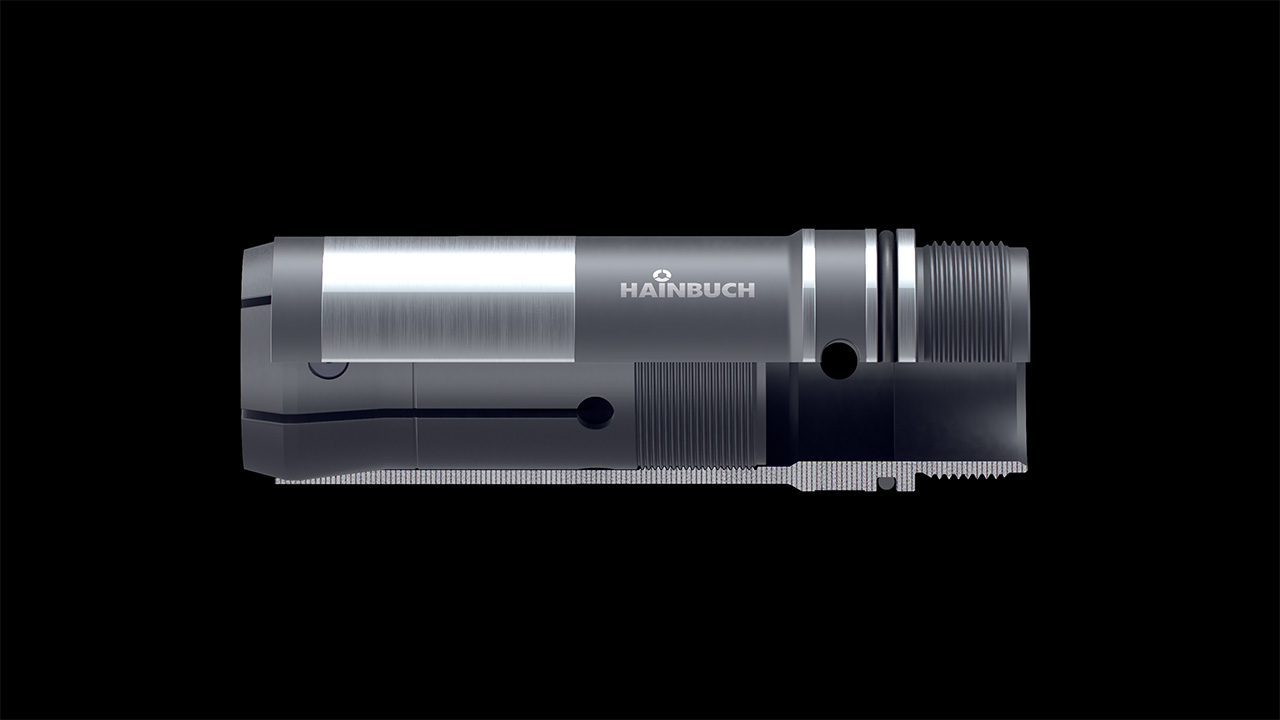

Die Aufgabe der Vorschubzangen RS besteht darin, das Rohmaterial aus dem Lademagazin in den Maschinenraum zu führen. Hierfür wird die Innenzange mithilfe eines speziellen Schlüssels in die Außenzange geschraubt.

d Schaft-Ø
L Gesamtlänge
G Gewinde
RS Aussenzangen Vorschubzangen E955 E9258 E9258-2 E9282 E9319 E9372 - © Schlenker Spannwerkzeuge
Artikel ø d
[mm]
L
[mm]
G
RS16 (E9255) 25 78 M23x1
RS20 (E9258) 25,5 80 M24x1
RS24 (E9258-2) 30,5 42 M28,5×0,75
RS25 (E9282) 35 106 M33x1,5
RS32 (E9319) 41,9 120 M38x1,5
RS40 (E9372) 51 140 M48x1,5
Vorschubzange RS32 - © Schlenker Spannwerkzeuge

RS INNENZANGEN

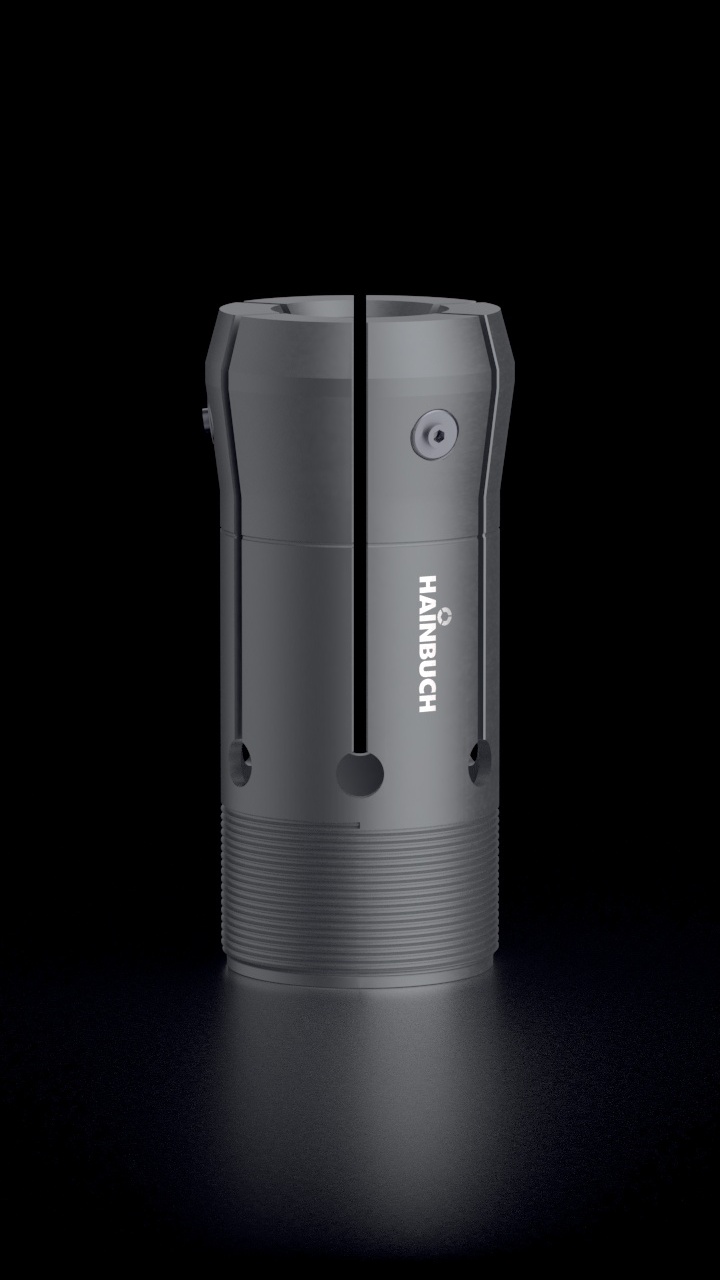

Schlenker RS Innenzangen sind so konstruiert und gefertigt, dass sie höchste Präzision und Zuverlässigkeit bieten.
Durch ihren Einsatz verbessern Sie die Bearbeitungsqualität und Präzision Ihrer Maschinen erheblich.

VERWENDUNG VON RS INNENZANGEN

Die Innenzange kann mehrfach nachgestellt werden und hat dadurch eine längere Lebensdauer. Durch die regulierbare Schubkraft wird der Abrieb sowie der Verschleiß der Vorschubzangen deutlich reduziert.

d Schaft-Ø
A Kopf-Ø
L Gesamtlänge
G Gewinde
F Form
RS Innenzangen Vorschubzangen - © Schlenker Spannwerkzeuge
Artikel ø d
[mm]
ø A
[mm]
L
[mm]
G
[mm]
F
min – max. [mm]
RS16 18 20,8 61 M18x1 2,5 – 16,0 4,0 – 11,0 4,0 – 13,0
RS20 20 23,8 61 M20x1 4,0 – 18,0 4,0 – 12,0 4,0 – 14,5
RS24 27,8 65 61 M24x1 4,0 – 22,0 5,0 – 15,0 5,0 – 19,0
RS25 28 31,8 72 M28x1 4,0 – 25,0 7,0 – 17,0 6,0 – 22,0
RS32 35 38,6 83 M35x1 4,0 – 32,0 7,0 – 21,0 7,0 – 27,0
RS40 44 48 90 M44x1 6,0 – 40,0 10,0 – 28,0 7,0 – 34,0
