SHK KRONENSPANNHÜLSEN

Schlenker SHK Kronenspannhülsen sind so konstruiert und gefertigt, dass sie höchste Präzision und Zuverlässigkeit bieten.
Durch ihren Einsatz verbessern Sie die Bearbeitungsqualität und Präzision Ihrer Maschinen erheblich.

VERWENDUNG

OPTIONEN

VERWENDUNG VON SHK KRONENSPANNHÜLSEN

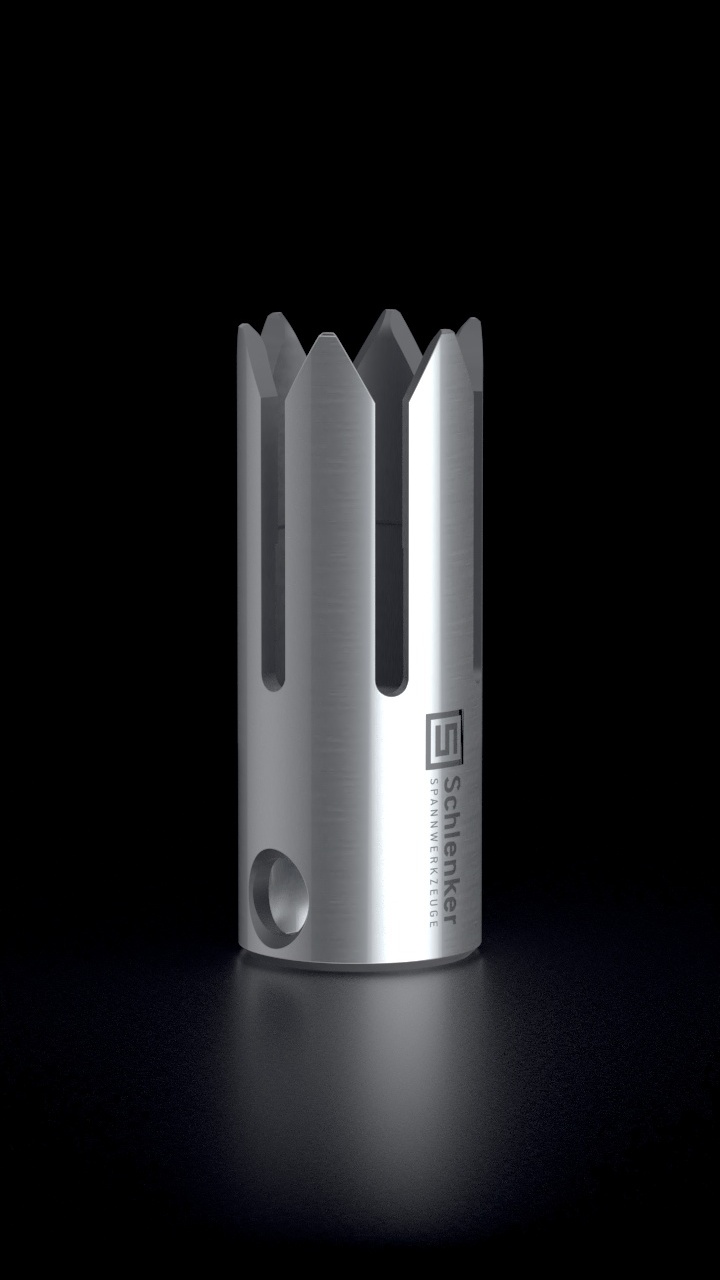

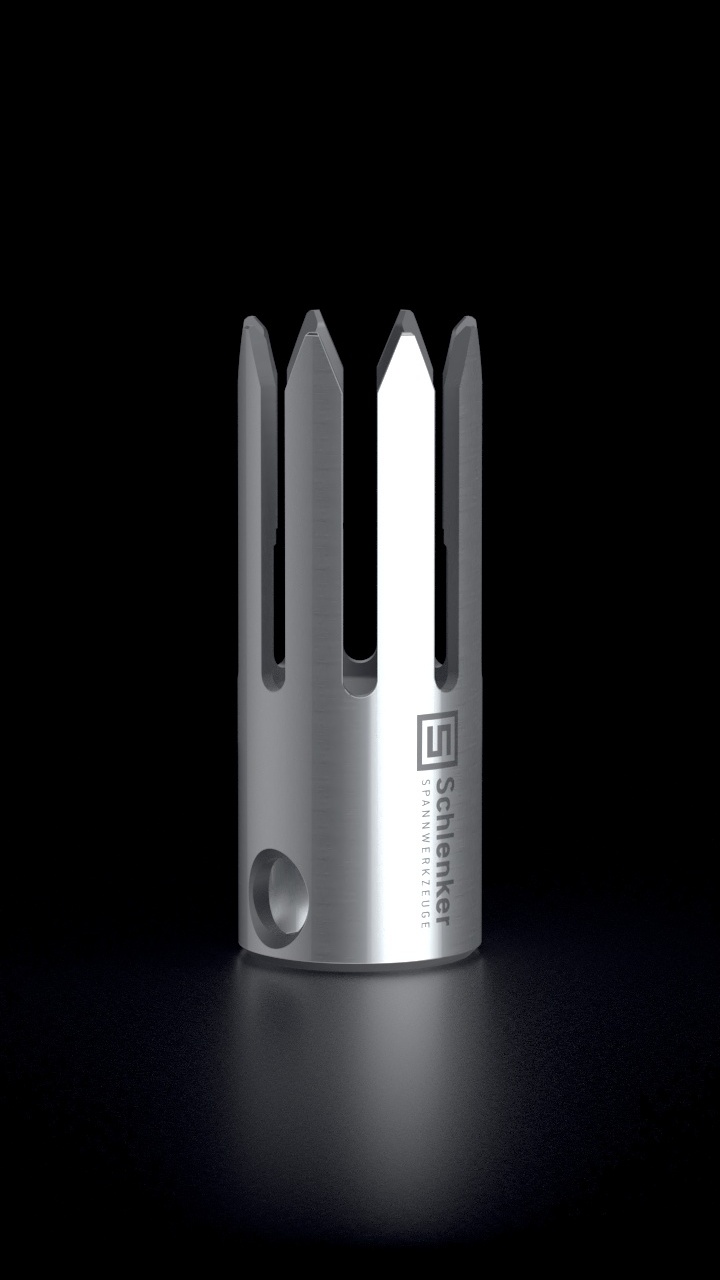

Die SHK Kronenspannhülsen verdanken ihren Namen der besonderen Kronenform und wurden speziell für Profilmaterial entwickelt.
Diese Geometrie vereinfacht das Einfädeln des Stangenmaterials und ermöglicht die volle Ausnutzung des Kanals, dadurch können größere Schlüsselweiten gespannt werden.

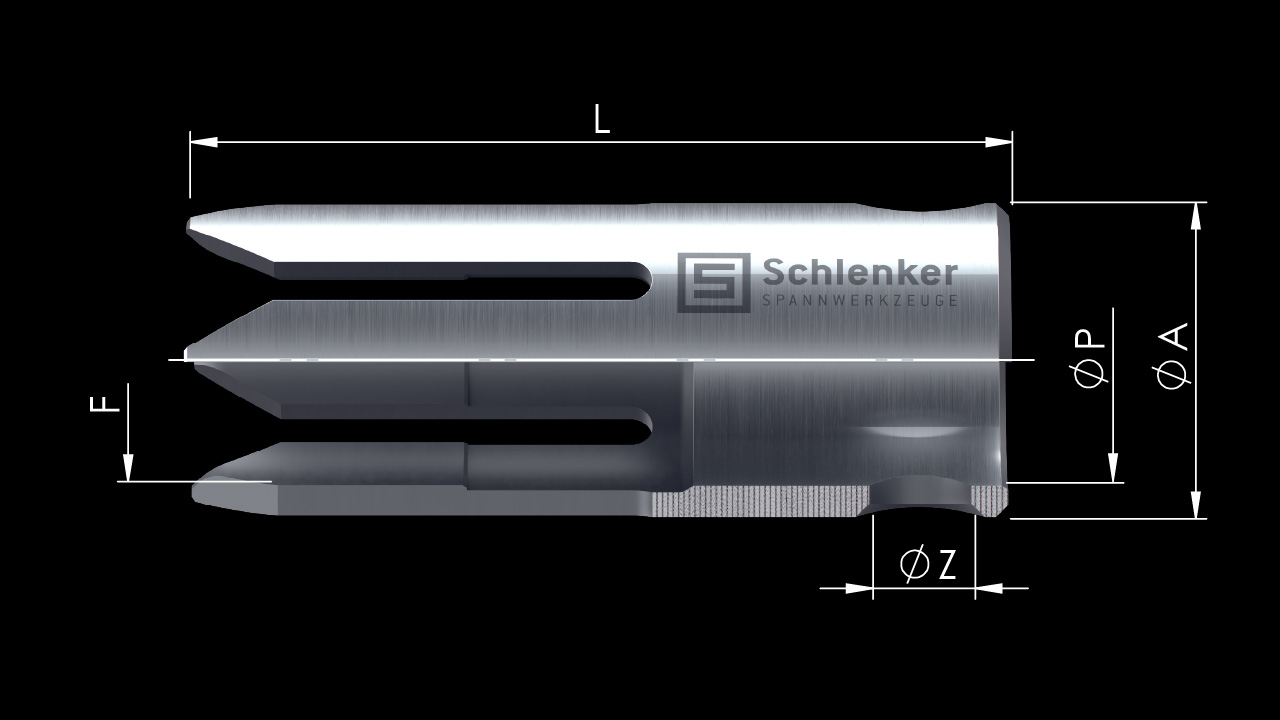

A	Außen-Ø
Z	Querbohrung-Ø
P	Passung-Ø
L	Gesamtlänge
F	Form
