TORNOS MEHRSPINDLERSPANNZANGEN

Schlenker Tornos Mehrspindlerspannzangen sind so konstruiert und gefertigt, dass sie höchste Präzision und Zuverlässigkeit bieten.
Durch ihren Einsatz verbessern Sie die Bearbeitungsqualität und Präzision Ihrer Maschinen erheblich.

VERWENDUNG VON TORNOS MEHRSPINDLERSPANNZANGEN

Tornos Mehrspindlerspannzangen dienen der Werkstückspannung und werden in Tornos Mehrspindlern eingesetzt.

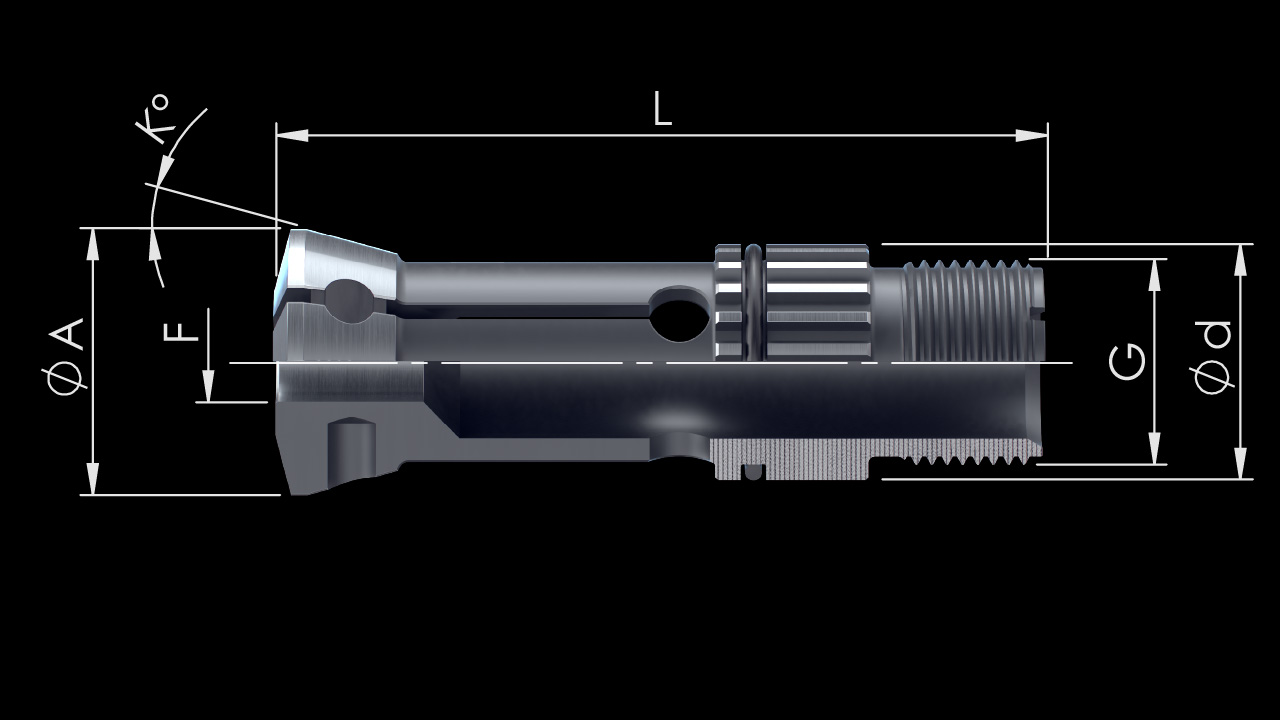

d Schaft-Ø
A Kopf-Ø
L Gesamtlänge
K Konuswinkel
G Gewinde
F Form
TORNOS Multi-spindle Collets S-Schlitz TW20 - © Schlenker Spannwerkzeuge

Artikel ø d
[mm]		 ø A
[mm]		 Gesamtlänge L
[mm]		 Konus K
[Grad]		 Gewinde G Form F max.[mm]
TW20 23 26 75 15 M20x1 3,0 – 14,5 4,0 – 10,0 4,0 – 12,0
TW20 23 26 75 15 M20x1 16,0

TORNOS MEHRSPINDLERSPANNZANGEN OPTIONEN

Wir bieten eine breite Palette von Optionen für unsere Tornos Mehrspindlerspannzangen an. Ganz gleich, ob Sie Ihre Arbeit vereinfachen, Ihre Produktionsqualität verbessern oder eine kundenspezifische Produktionsanforderung erfüllen möchten. Testen Sie unsere Tornos Mehrspindlerspannzangen und überzeugen Sie sich selbst.

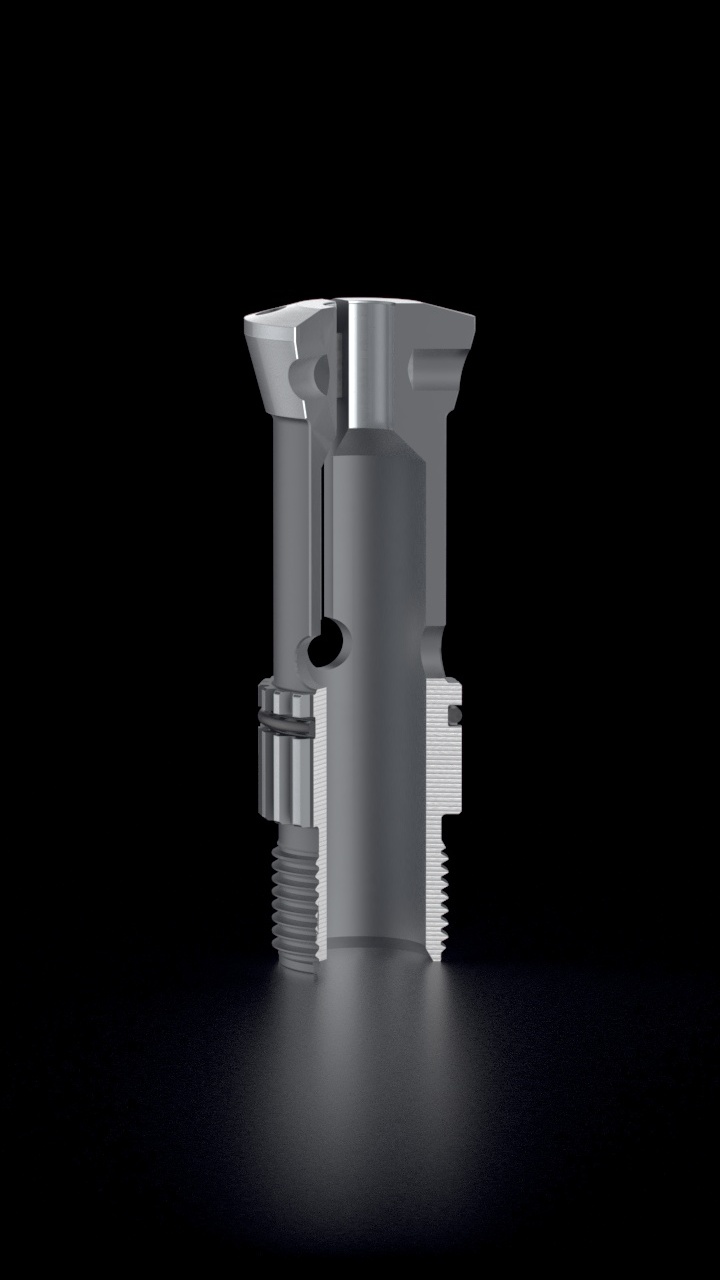

TORNOS MEHRSPINDLERSPANNZANGEN SPANNFLÄCHENAUSFÜHRUNGEN

TORNOS Mehrspindlerspannzangen Glatt TW20 - © Schlenker Spannwerkzeuge

GLATT – STANDARD

  • Standard Spannzange
TORNOS Mehrspindlerspannzangen Glatt TW20 - © Schlenker Spannwerkzeuge
Details

Klicken Sie auf Details, um dieses Produkt genauer anzuschauen

GERILLT

  • Mit zusätzlichen Querrillen
TORNOS Mehrspindlerspannzangen Gerillt TW20 - © Schlenker Spannwerkzeuge

Klicken Sie auf Details, um dieses Produkt mit der Standardversion zu vergleichen

TORNOS Mehrspindlerspannzangen Gerillt TW20 - © Schlenker Spannwerkzeuge
TORNOS Mehrspindlerspannzangen Längs- und Querrillen TW20 - © Schlenker Spannwerkzeuge

LÄNGS- & QUERRILLEN

  • Höhere Haltekraft als bei der gerillten Spannzange aufgrund der zusätzlichen Längsrillen
TORNOS Mehrspindlerspannzangen Längs- und Querrillen TW20 - © Schlenker Spannwerkzeuge

Klicken Sie auf Details, um dieses Produkt mit der Standardversion zu vergleichen

SUPERGRIP

  • Höchste Haltekraft bei gleichem Spanndruck der Maschine aufgrund sehr eng aneinander liegender Längsrillen
TORNOS Mehrspindlerspannzangen Supergrip TW20 - © Schlenker Spannwerkzeuge

Klicken Sie auf Details, um dieses Produkt mit der Standardversion zu vergleichen

TORNOS Mehrspindlerspannzangen Supergrip TW20 - © Schlenker Spannwerkzeuge
TORNOS Mehrspindlerspannzangen HM-Beschichtung TW20 - © Schlenker Spannwerkzeuge

HM-BESCHICHTUNG

  • HM-Beschichtung bei allen Formen möglich
  • Angeraute Oberfläche
  • Höhere Haltekraft
  • Mehrfach / nachträglich beschichtbar
TORNOS Mehrspindlerspannzangen HM-Beschichtung TW20 - © Schlenker Spannwerkzeuge

Klicken Sie auf Details, um dieses Produkt mit der Standardversion zu vergleichen

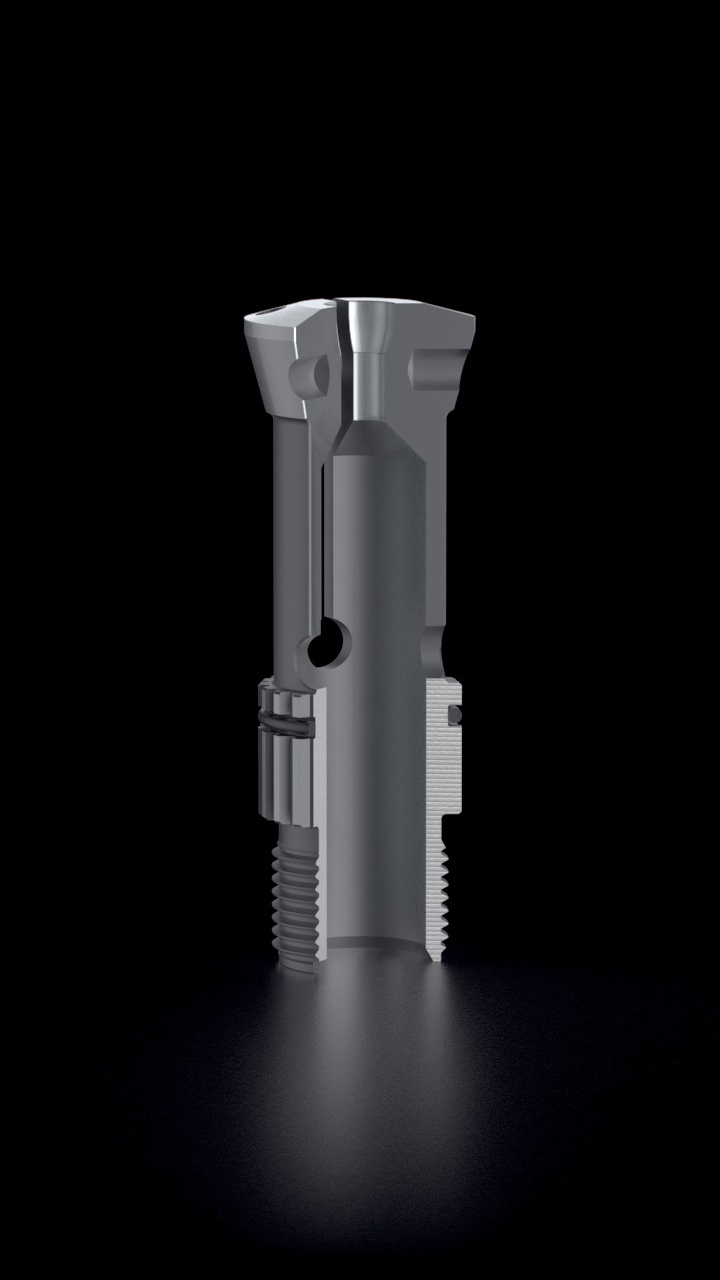

TORNOS MEHRSPINDLERSPANNZANGEN FORMEN

TORNOS Mehrspindlerspannzangen Sonderprofile TW20 - © Schlenker Spannwerkzeuge

SONDERPROFILE

  • Jegliche Profile durch Senk- oder Drahterodieren realisierbar
  • Profile können individuell an das Werkstück angepasst werden
TORNOS Mehrspindlerspannzangen Sonderprofile TW20 - © Schlenker Spannwerkzeuge

Klicken Sie auf Details, um dieses Produkt mit der Standardversion zu vergleichen

SONDERKONTUREN

  • Komplexe Konturen durch Hartfräsen, Hartdrehen und Schleifen realisierbar
  • Bereits bei kleinsten Durchmessern ab 0,2 mm möglich
TORNOS Mehrspindlerspannzangen Sonderkonturen TW20 - © Schlenker Spannwerkzeuge

Klicken Sie auf Details, um dieses Produkt mit der Standardversion zu vergleichen

TORNOS Mehrspindlerspannzangen Sonderkonturen TW20 - © Schlenker Spannwerkzeuge

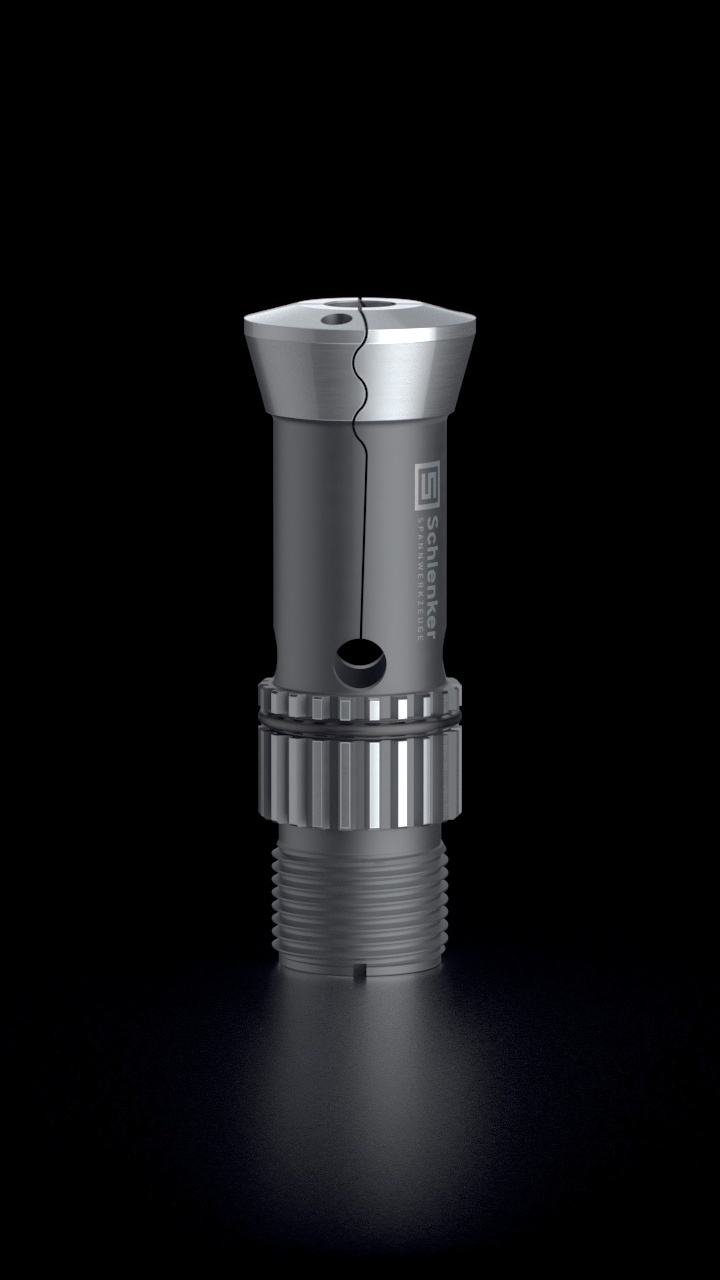

TORNOS MEHRSPINDLERSPANNZANGEN SCHLITZAUSFÜHRUNGEN

TORNOS Mehrspindlerspannzangen S-Schlitz TW20 - © Schlenker Spannwerkzeuge

S-SCHLITZ

  • Hohe und gleichmäßige Spannkraft
  • Schonenderes Spannen auf dem zu verarbeitenden Material
  • Alternativ verwendbar auch bei Profilmaterial (Eckenspannung)
  • Keine Verschmutzung in der Spannzange, da diese nahezu komplett schließt
  • Einfach zu reinigen nach dem Einsatz
TORNOS Mehrspindlerspannzangen S-Schlitz TW20 - © Schlenker Spannwerkzeuge

Klicken Sie auf Details, um dieses Produkt mit der Standardversion zu vergleichen

TORNOS Mehrspindlerspannzangen W-Schlitz TW20 - © Schlenker Spannwerkzeuge

W-SCHLITZ

  • Hohe und gleichmäßige Spannkraft
  • Schonenderes Spannen auf dem zu verarbeitenden Material
  • Alternativ verwendbar auch bei Profilmaterial (Eckenspannung)
  • Keine Verschmutzung in der Spannzange, da diese nahezu komplett schließt
  • Einfach zu reinigen nach dem Einsatz
TORNOS Mehrspindlerspannzangen W-Schlitz TW20 - © Schlenker Spannwerkzeuge

Klicken Sie auf Details, um dieses Produkt mit der Standardversion zu vergleichen

Z-SCHLITZ

  • Hohe und gleichmäßige Spannkraft
  • Schonenderes Spannen auf dem zu verarbeitenden Material
  • Alternativ verwendbar auch bei Profilmaterial (Eckenspannung)
  • Keine Verschmutzung in der Spannzange, da diese nahezu komplett schließt
  • Einfach zu reinigen nach dem Einsatz
TORNOS Mehrspindlerspannzangen Z-Schlitz TW20 - © Schlenker Spannwerkzeuge

Klicken Sie auf Details, um dieses Produkt mit der Standardversion zu vergleichen

TORNOS Mehrspindlerspannzangen Z-Schlitz TW20 - © Schlenker Spannwerkzeuge

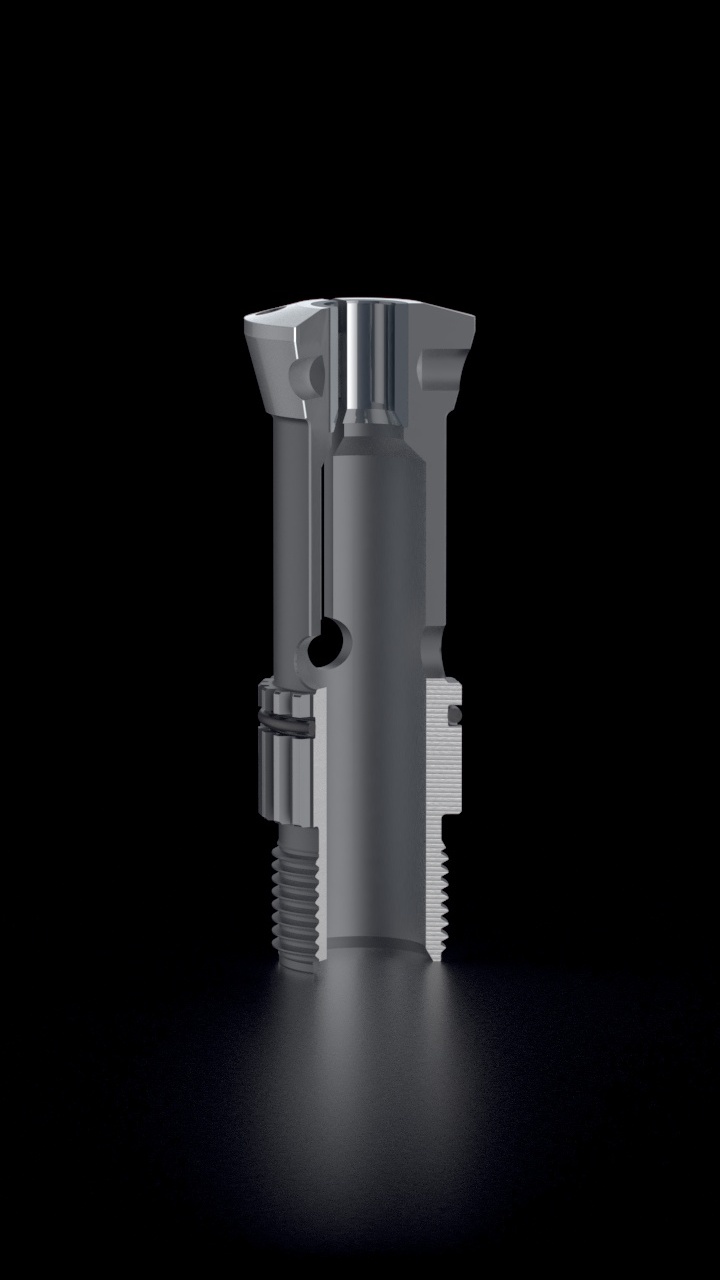

TORNOS MEHRSPINDLERSPANNZANGEN VERSCHLEISSREDUZIERUNG

TORNOS Mehrspindlerspannzangen HM-Einsatz TW20 - © Schlenker Spannwerkzeuge

HM-EINSATZ

  • Hohe Verschleißfestigkeit
  • Verhindert Druckstellen am Werkstück
  • Höhere Standzeit
TORNOS Mehrspindlerspannzangen HM-Einsatz TW20 - © Schlenker Spannwerkzeuge

Klicken Sie auf Details, um dieses Produkt mit der Standardversion zu vergleichen

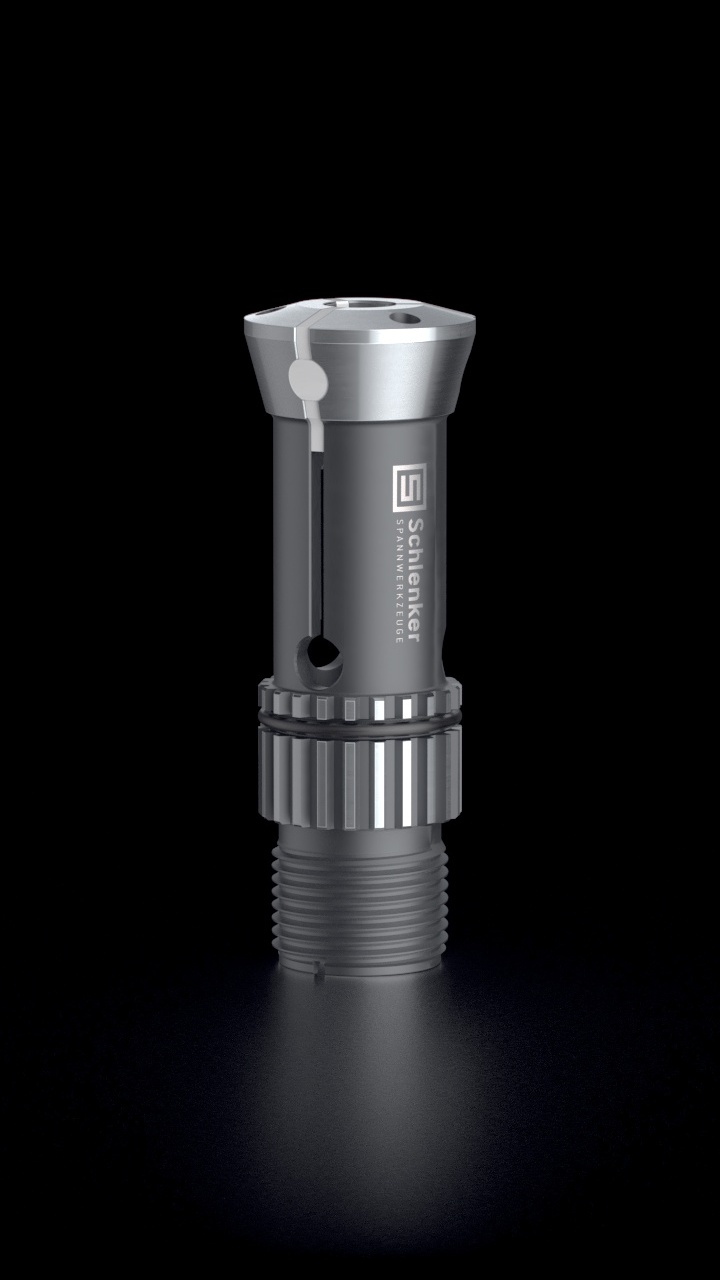

TORNOS MEHRSPINDLERSPANNZANGEN ZUSATZAUSFÜHRUNGEN

TORNOS Mehrspindlerspannzangen Glatt TW20 - © Schlenker Spannwerkzeuge

UP-AUSFÜHRUNG

  • Höhere Rundlaufgenauigkeit
TORNOS Mehrspindlerspannzangen Glatt TW20 - © Schlenker Spannwerkzeuge

Klicken Sie auf Details, um dieses Produkt mit der Standardversion zu vergleichen

UUP-AUSFÜHRUNG

  • Höchste Rundlaufgenauigkeit
TORNOS Mehrspindlerspannzangen Glatt TW20 - © Schlenker Spannwerkzeuge

Klicken Sie auf Details, um dieses Produkt mit der Standardversion zu vergleichen

TORNOS Mehrspindlerspannzangen Glatt TW20 - © Schlenker Spannwerkzeuge
TORNOS Mehrspindlerspannzangen Vulkanisiert TW20 - © Schlenker Spannwerkzeuge

VULKANISIERT

  • Verbessertes Schmutzverhalten, da Eindringen von Spänen verhindert wird
  • Der gesamte Schlitzbereich kann vulkanisiert werden
  • Mehrfach / nachträglich anbringbar
  • Nicht verwendbar bei einer Hochdruckspülung in der Maschine
TORNOS Mehrspindlerspannzangen Vulkanisiert TW20 - © Schlenker Spannwerkzeuge
