IEMCA SPANNHÜLSEN

Schlenker IEMCA Spannhülsen sind so konstruiert und gefertigt, dass sie höchste Präzision und Zuverlässigkeit bieten.
Durch ihren Einsatz verbessern Sie die Bearbeitungsqualität und Präzision Ihrer Maschinen erheblich.

VERWENDUNG
OPTIONEN

VERWENDUNG VON IEMCA SPANNHÜLSEN

Die IEMCA Spannhülsen werden auf die Lagerungen, die sogenannten Drehhülsen durch ein Innengewinde montiert und befestigt.

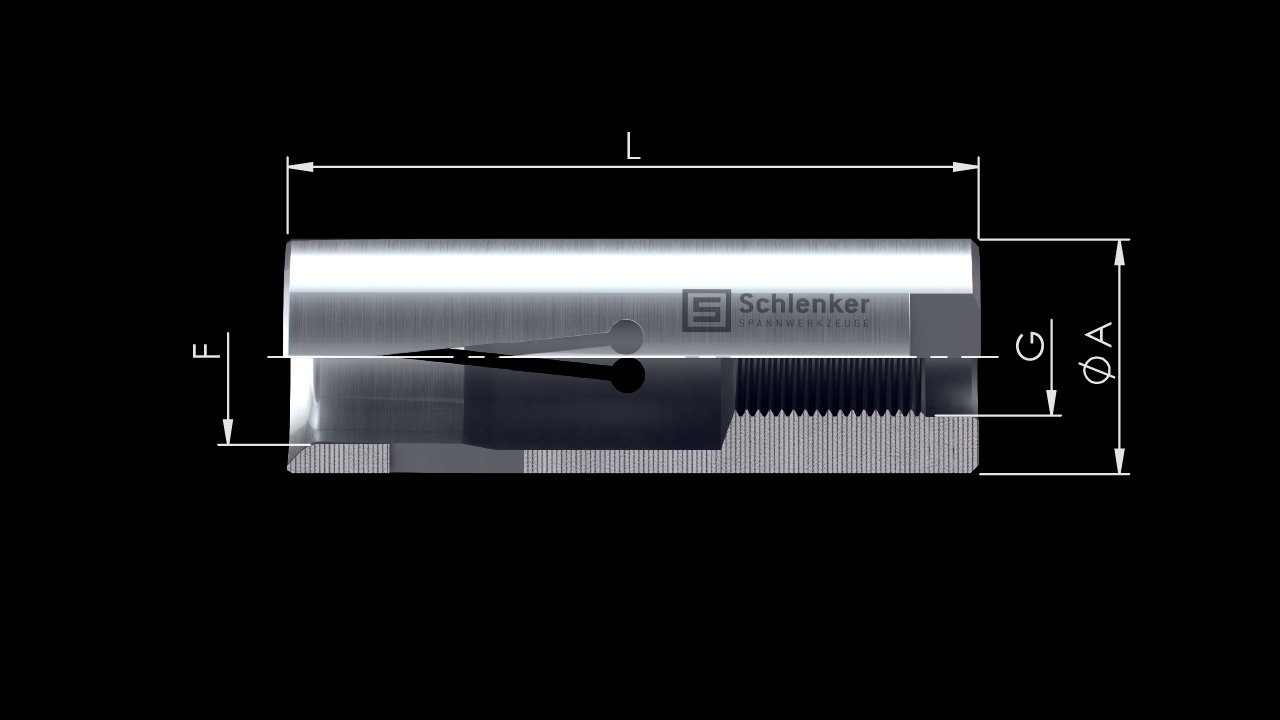

A Außen-Ø
L Gesamtlänge
G Gewinde
F Form
Artikel Schieber-Ø
[mm]
ø A
[mm]
L
[mm]
G F
min. – max. [mm]
SE7,5 D7,5 7,5 40 M5x0,5 2,0 – 6,5
SE10 D10 10 40 M6x0,75 2,0 – 8,0
SE12 D12 12 42 M7x0,75 2,0 – 10,0
SE15 D15 15 42 M8x1 4,0 – 13,0
SE16 D16 16 42 M8x1 7,0 – 14,0
SE18 D18 18 42 M8x1 12,5 – 16,0
SE20 D20 20 59 M10x1 4,0 – 18,0
SE22 D22 22 59 M10x1 14,0 – 20,0
SE23 D23 23 59 M10x1 14,0 – 21,0
SE25 D25 25 59 M10x1 17,0 – 23,0
SE27 D27 27 59 M10x1 19,0 – 25,0
SE30 D30 30 59 M10x1 3,0 – 28,0
SE32 D32 32 78 M25x1,5 25,0 – 30,0
SE34 D34 34 78 M25x1,5 8,0 – 32,0
SE35 D35 35 78 M25x1,5 20,0 – 33,0
SE37 D37 37 78 M25x1,5 31,0 – 35,0
SE38 D38 38 78 M25x1,5 31,0 – 35,0
SE40 D40 40 78 M25x1,5 20,0 – 37,0
SE42 D42 42 78 M25x1,5 20,0 – 40,0
SE45 D45 45 80 M25x1,5 20,0 – 42,0
SE46 D46 46 80 M25x1,5 20,0 – 44,0
SE50 D50 50 80 M25x1,5 44,0 – 47,0
SE51 D51 51 80 M25x1,5 43,0 – 48,0
SE55 D55 55 80 M25x1,5 20,0 – 54,0
SE56 D56 56 80 M25x1,5 20,0 – 54,0
SE58 D58 58 80 M25x1,5 20,0 – 54,0
SE60 D60 60 80 M25x1,5 20,0 – 57,0
SE65 D65 65 80 M25x1,5 56,0 – 63,0
SE70 D70 70 80 M25x1,5 60,0 – 68,0
SE75 D75 75 80 M25x1,5 67,0 – 72,0

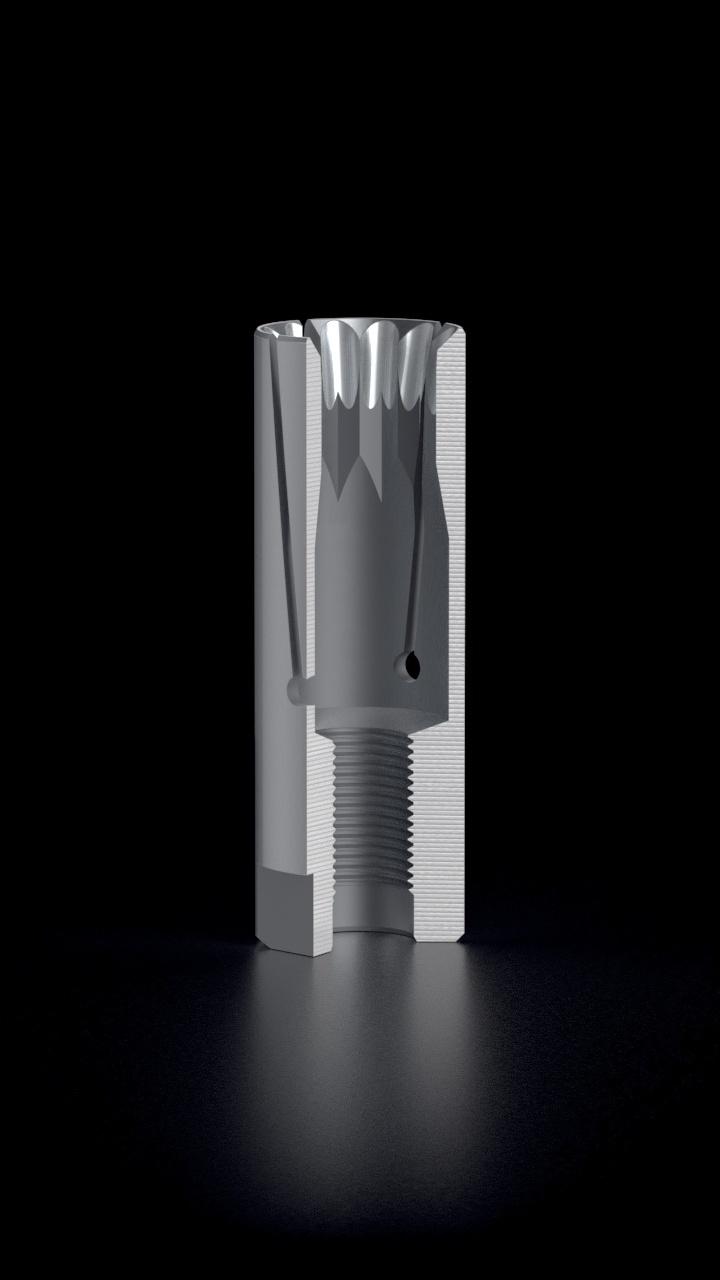

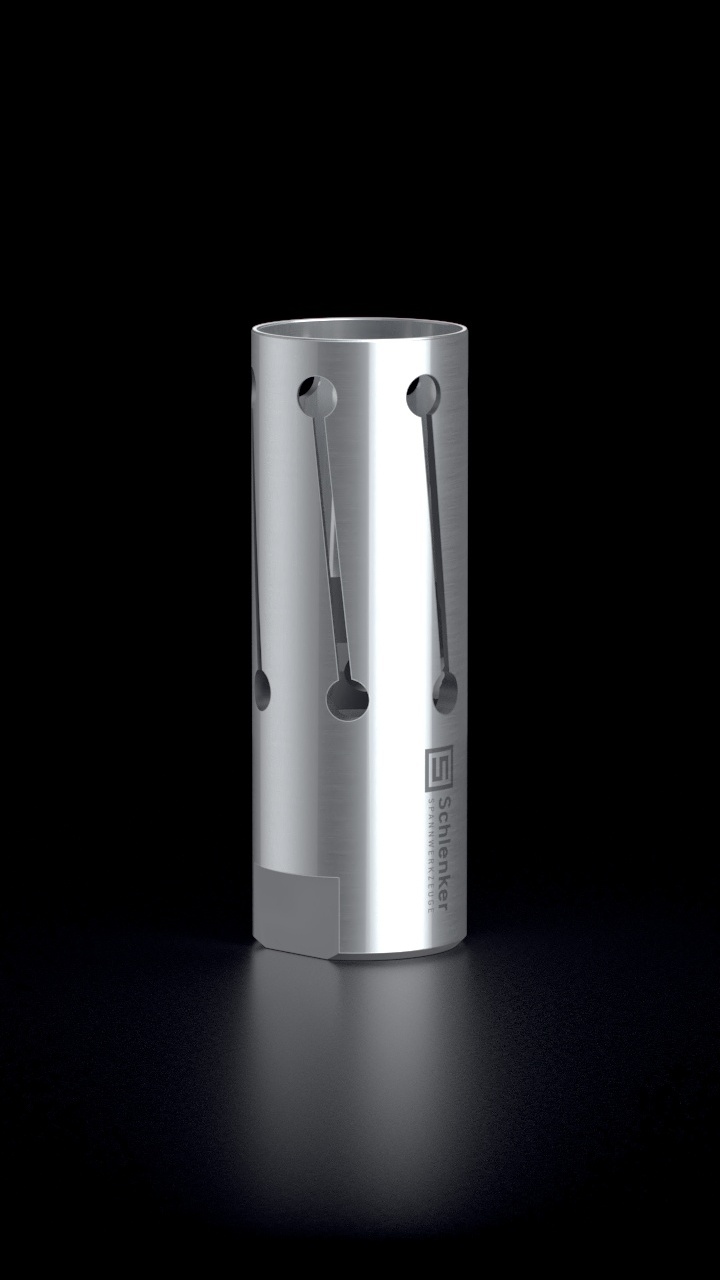

IEMCA SPANNHÜLSEN OPTIONEN

Wir bieten eine breite Palette von Optionen für unsere IEMCA Spannhülsen an. Ganz gleich, ob Sie Ihre Arbeit vereinfachen, Ihre Produktionsqualität verbessern oder eine kundenspezifische Produktionsanforderung erfüllen möchten. Testen Sie unsere IEMCA Spannhülsen und überzeugen Sie sich selbst.

STANDARD RUND

  • Geeignet zum Beladen von Rundmaterial

Klicken Sie das Produktbild an, um eine 360° Ansicht zu erhalten

VIERKANT

  • Geeignet zum Beladen von Vierkantmaterial

Klicken Sie das Produktbild an, um eine 360° Ansicht zu erhalten

SECHSKANT

  • Geeignet zum Beladen von Sechskantmaterial

Klicken Sie das Produktbild an, um eine 360° Ansicht zu erhalten

GESCHLOSSEN

  • Komplette Ausnutzung des Kanals

Klicken Sie das Produktbild an, um eine 360° Ansicht zu erhalten

SONDERPROFILE

  • Jegliche Profile durch Senk- oder Drahterodieren realisierbar
  • Spannhülsen werden in Form und Haltekraft exakt an das Material angepasst

Klicken Sie das Produktbild an, um eine 360° Ansicht zu erhalten

HALTEKRAFTANPASSUNG

  • Haltekraft kann nach je nach Bedarf erhöht oder verringert werden

Klicken Sie das Produktbild an, um eine 360° Ansicht zu erhalten
