TURBO SPANNHÜLSEN

Schlenker TURBO Spannhülsen sind so konstruiert und gefertigt, dass sie höchste Präzision und Zuverlässigkeit bieten.
Durch ihren Einsatz verbessern Sie die Bearbeitungsqualität und Präzision Ihrer Maschinen erheblich.

VERWENDUNG
OPTIONEN

VERWENDUNG VON TURBO SPANNHÜLSEN

Die TURBO Spannhülsen werden auf die Lagerungen, die sogenannten Drehhülsen montiert und mit drei Gewindestiften befestigt.

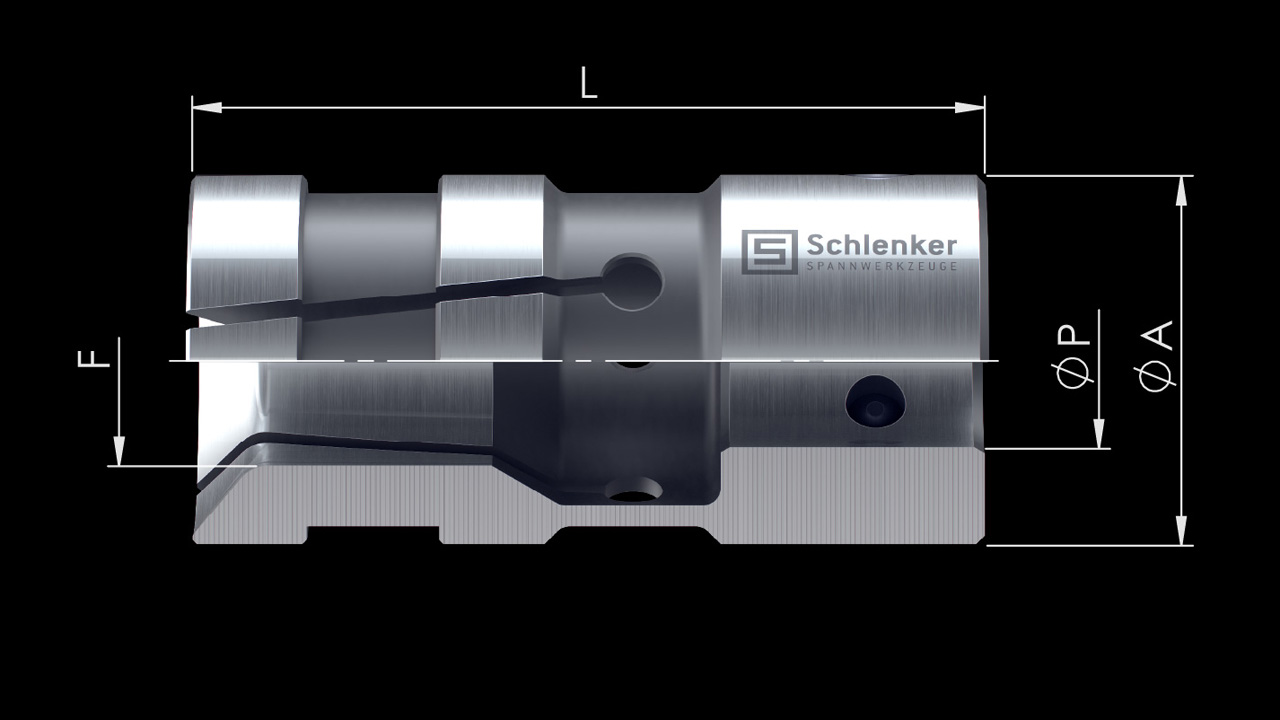

A Aussen-Ø
P Passung-Ø
L Gesamtlänge
F Form
Artikel Schieber-Ø
[mm]
Ø A
[mm]
Ø P
[mm]
L
[mm]
F
min. – max. [mm]
ST25
SHT25
D25 25 20H7 90 4,0 – 22,0 5,0 – 14,0 5,0 – 17,0
ST28
SHT28
D28 28 20H7 90 4,0 – 25,0 5,0 – 14,0 5,0 – 17,0
ST30
SHT30
D30 30 20H7 90 5,0 – 28,0 5,0 – 14,0 5,0 – 17,0
ST32
SHT32
D32 32 20H7 90 5,0 – 30,0 5,0 – 14,0 5,0 – 17,0
ST34
SHT34
D34 34 20H7 90 5,0 – 32,0 10,0 – 14,0 10,0 – 17,0
ST35
SHT35
D35 35 20H7 90 5,0 – 33,0 a. A. a. A.
ST36
SHT36
D36 36 20H7 90 6,0 – 34,0 6,0 – 14,0 6,0 – 17,0
ST38
SHT38
D38 38 20H7 90 6,0 – 36,0 6,0 – 14,0 6,0 – 17,0
ST40
SHT40
D40 40 20H7 90 10,0 – 38,0 10,0 – 21,0 10,0 – 26,0
ST42
SHT42
D42 42 20H7 90 6,0 – 40,5 10,0 – 21,0 10,0 – 26,0
ST44
SHT44
D44 44 20H7 90 10,0 – 42,0 a. A. a. A.
ST45
SHT45
D45 45 20H7 90 6,0 – 43,0 10,0 – 21,0 10,0 – 26,0
ST50
SHT50
D50 50 20H7 90 6,0 – 48,0 10,0 – 27,0 10,0 – 33,0
ST54
SHT54
D54 54 20H7 90 10,0 – 52,0 a. A. a. A.
ST58
SHT58
D58 58 20H7 90 15,0 – 56,0 a. A. a. A.
ST60
SHT6
D60 60 20H7 90 8,0 – 58,0 10,0 – 33,0 10,0 – 50,0
ST63
SHT63
D63 63 20H7 90 15,0 – 61,0 a. A. a. A.
ST65
SHT65
D65 65 20H7 90 8,0 – 63,0 10,0 – 37,0 10,0 – 45,0
ST70
SHT70
D70 70 20H7 90 12,0 – 66,0 a. A. a. A.
ST75
SHT75
D75 75 20H7
35H7
90 20,0 – 72,0 a. A. a. A.
ST80
SHT80
D80 80 35H7 90 20,0 – 76,0 a. A. a. A.
ST90
SHT90
D90 90 35H7 90 50,0 – 84,0 a. A. a. A.
ST100
SHT100
D100 100 35H7 110 60,0 – 95,0 a. A. a. A.

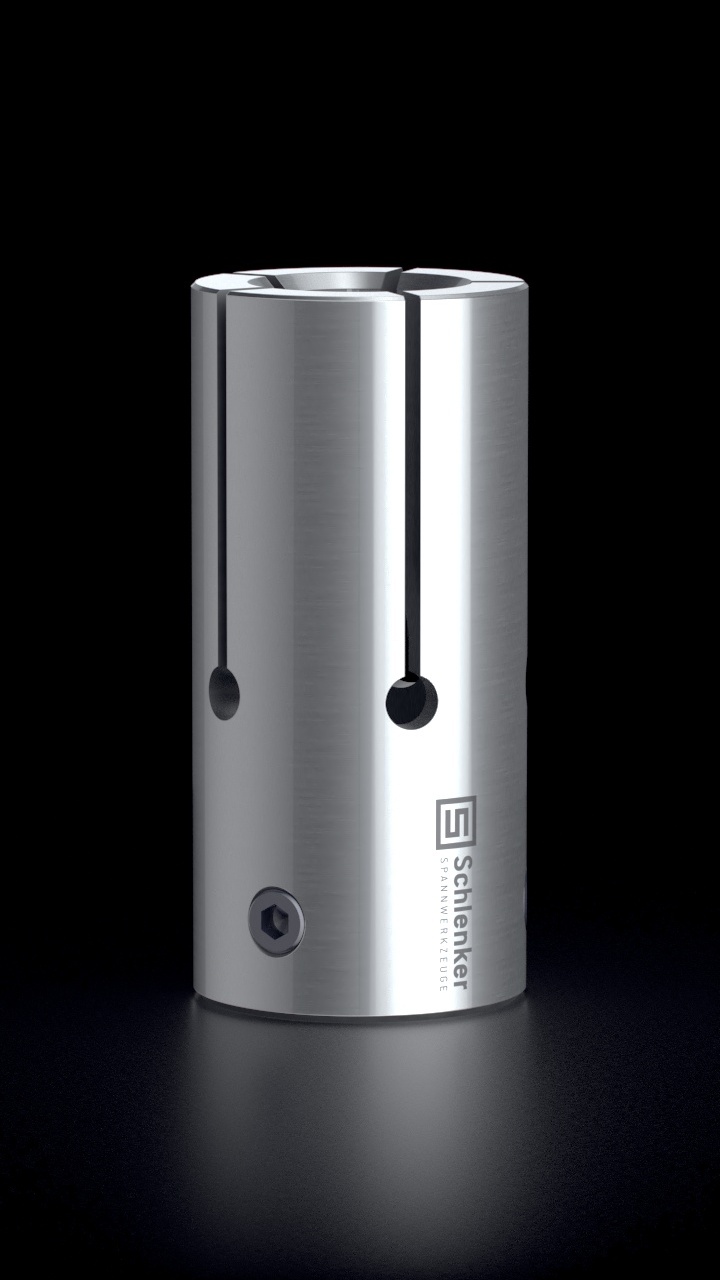

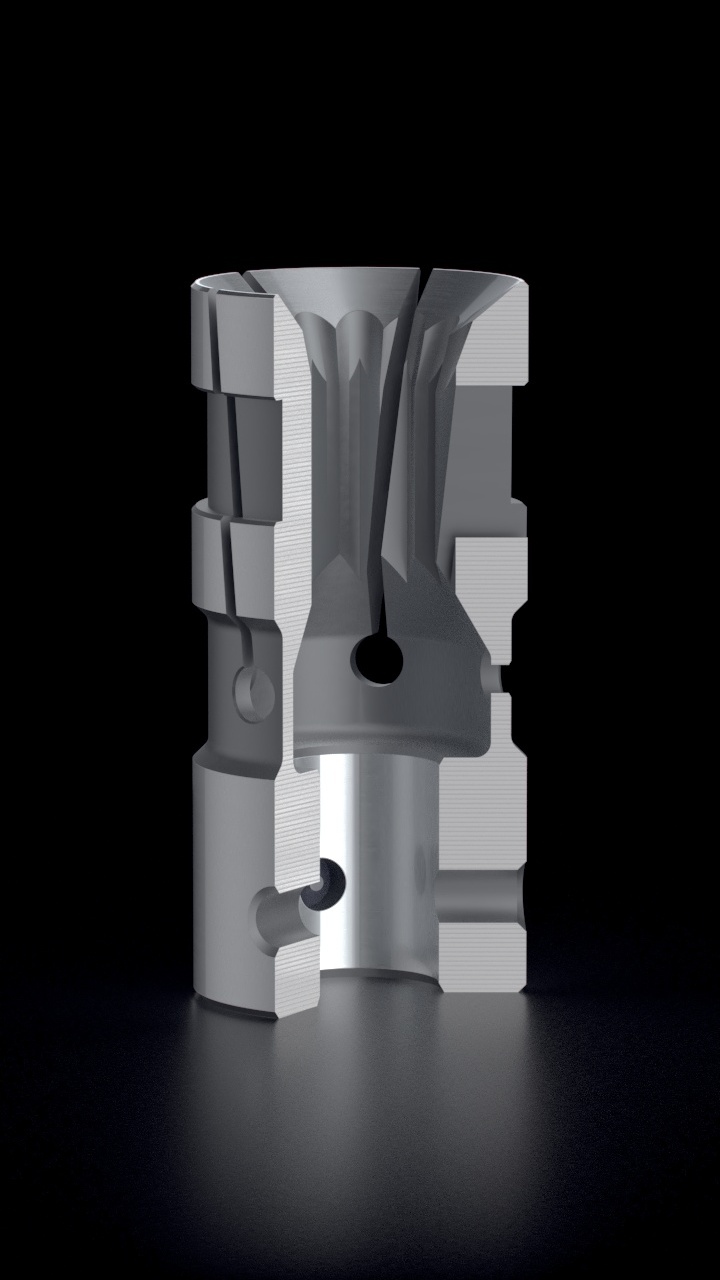

TURBO SPANNHÜLSEN OPTIONEN

Wir bieten eine breite Palette von Optionen für unsere TURBO Spannhülsen an. Ganz gleich, ob Sie Ihre Arbeit vereinfachen, Ihre Produktionsqualität verbessern oder eine kundenspezifische Produktionsanforderung erfüllen möchten. Testen Sie unsere TURBO Spannhülsen und überzeugen Sie sich selbst.

STANDARD RUND

  • Geeignet zum Beladen von Rundmaterial

Klicken Sie das Produktbild an, um eine 360° Ansicht zu erhalten

VIERKANT

  • Geeignet zum Beladen von Vierkantmaterial

Klicken Sie das Produktbild an, um eine 360° Ansicht zu erhalten

SECHSKANT

  • Geeignet zum Beladen von Sechskantmaterial

Klicken Sie das Produktbild an, um eine 360° Ansicht zu erhalten

GESCHLOSSEN

  • Komplette Ausnutzung des Kanals

Klicken Sie das Produktbild an, um eine 360° Ansicht zu erhalten

SONDERPROFILE

  • Jegliche Profile durch Senk- oder Drahterodieren realisierbar
  • Spannhülsen werden in Form und Haltekraft exakt an das Material angepasst

Klicken Sie das Produktbild an, um eine 360° Ansicht zu erhalten

ZUM BE-/ ENTLADEN

  • Angepasste Haltekraft auf das Werkstück zum Be-/ Entladen
  • Diese Spannhülsen dienen dazu Halbzeuge oder Werkstücke zu
    Be-/ Entladen

Klicken Sie das Produktbild an, um eine 360° Ansicht zu erhalten

XT-AUSFÜHRUNG UND FEDER

  • Erhöhte Haltekraft
  • Notfalleigenschaften beim Bruch der Spannhülse

Klicken Sie das Produktbild an, um eine 360° Ansicht zu erhalten

HALTEKRAFTANPASSUNG

  • Haltekraft kann nach je nach Bedarf erhöht oder verringert werden

Klicken Sie das Produktbild an, um eine 360° Ansicht zu erhalten
