HYDROMATSPANNZANGEN

Schlenker Hydromatspannzangen sind so konstruiert und gefertigt, dass sie höchste Präzision und Zuverlässigkeit bieten.
Durch ihren Einsatz verbessern Sie die Bearbeitungsqualität und Präzision Ihrer Maschinen erheblich.

VERWENDUNG
OPTIONEN

VERWENDUNG VON HYDROMATSPANNZANGEN

Hydromatspannzangen dienen der Werkstückspannung und werden in Rundtaktmaschinen wie zum Beispiel Eubama, Hydromat und Pfiffner (FFG) eingesetzt. Die Hydromatenspannzangen sind erhältlich mit Gewinde- oder Bajonettverschluss. Ebenfalls können diese mit einem Sägegrateinstich im Spannbereich geliefert werden. Passend zu den Hydromatenspannzangen können auch die Hydromatreduzierhülsen, Auswerferstangen, Auswerferhülsen und Anschlagköpfe hergestellt werden.

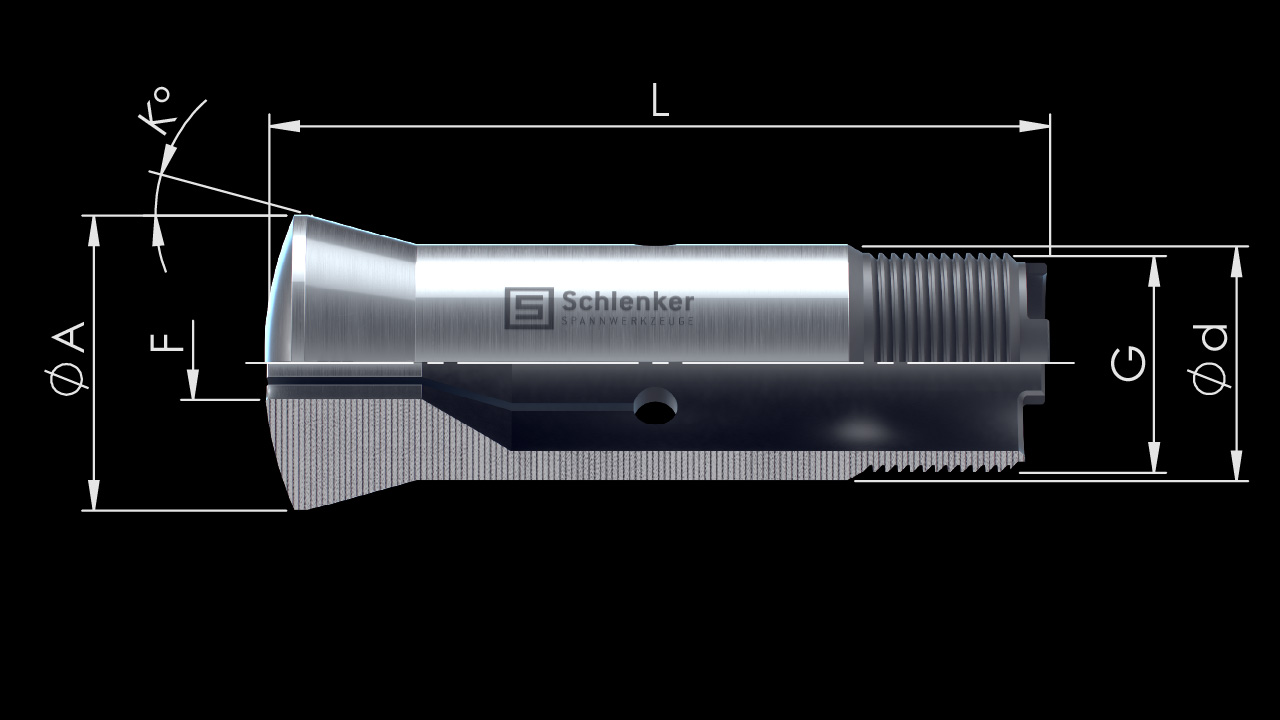

d Schaft-Ø
A Kopf-Ø
L Gesamtlänge
K Konuswinkel
G Gewinde
F Form
Artikel ø d
[mm]
ø A
[mm]
L
[mm]
K
[Grad]
G F
min. – max. [mm]
Stufenbohrung
SHW20 20 26,3 96,5 15 Ø19,7×1,666
45°/5°
1,0 – 13,5 2,0 – 9,5 2,0 – 11,5
SHW20 20 26,3 96,5 15 Ø19,7×1,666
45°/5°
13,51 – 20,0 a. A. a. A. a. A.
SHW25 25 33,7 97,6 15 Ø24,7×1,693
45°/5°
3,0 – 17,5 3,0 – 12,0 3,0 – 15,0
SHW25 25 33,7 97,6 15 Ø24,7×1,693
45°/5°
17,51 – 25,0 a. A. a. A. a. A.
SHW25QC 25 33,7 97,6 15 Bayonette 3,0 – 17,5 3,0 – 12,0 3,0 – 15,0
SHW25QC 25 33,7 97,6 15 Bayonette 17,51 – 25,0 a. A. a. A. a. A.
SHB32 32 40 106 15 Ø29,7×1,693
45°/5°
3,0 – 23,5 3,0 – 16,5 3,0 – 20,0
SHB32 32 40 106 15 Ø29,7×1,693
45°/5°
23,51 – 28,0 a. A. a. A. a. A.
SHB32QC 32 40 106 15 Bayonette 3,0 – 23,5 3,0 – 16,5 3,0 – 20,0
SHB32QC 32 40 106 15 Bayonette 23,51 – 28,0 a. A. a. A. a. A.
SHB32/45 32 53 122 15 Ø29,7×1,693
45°/5°
3,0 – 23,5 3,0 – 16,5 3,0 – 20,0
SHB32/45 32 53 122 15 Ø29,7×1,693
45°/5°
23,51 – 41,0 a. A. a. A. a. A.
SHB45 45 53 115 15 M42x1,5 3,0 – 36,0 3,0 – 25,0 3,0 – 31,0
SHB45 45 53 115 15 M42x1,5 36,01 – 41,0 a. A. a. A. a. A.
SHB45QC 45 53 116,5 15 Bayonette 3,0 – 36,0 3,0 – 25,0 3,0 – 31,0
SHB45QC 45 53 116,5 15 Bayonette 36,01 – 41,0 a. A. a. A. a. A.
SHB45/60 45 68 a. A. 15 M42x1,5 a. A. a. A. a. A.
SHB45/60 45 68 a. A. 15 M42x1,5 a. A. a. A. a. A. a. A.

HYDROMATSPANNZANGEN OPTIONEN

Wir bieten eine breite Palette von Optionen für unsere Hydromatspannzangen an. Ganz gleich, ob Sie Ihre Arbeit vereinfachen, Ihre Produktionsqualität verbessern oder eine kundenspezifische Produktionsanforderung erfüllen möchten. Testen Sie unsere Hydromatspannzangen und überzeugen Sie sich selbst.

SPANNFLÄCHENAUSFÜHRUNGEN
Formen
Schlitzausführungen
Ausführungen
Zubehör

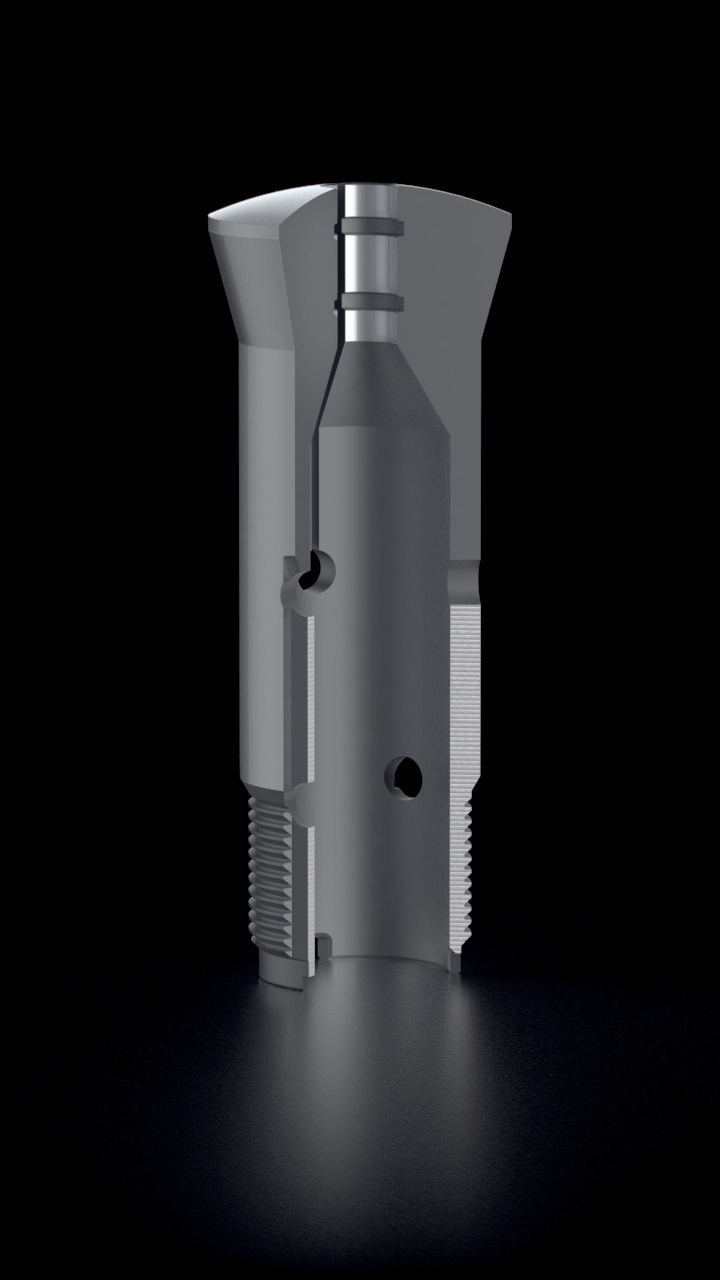

HYDROMATSPANNZANGEN SPANNFLÄCHENAUSFÜHRUNGEN

Alle Optionen

GLATT

  • Standard Hydromatspannzange

Klicken Sie das Produktbild an, um eine 360° Ansicht zu erhalten

SÄGEGRATEINSTICH

  • Verbessertes Rundlaufverhalten, da der Grat im Freiraum sicher aufgenommen werden kann

Klicken Sie das Produktbild an, um eine 360° Ansicht zu erhalten

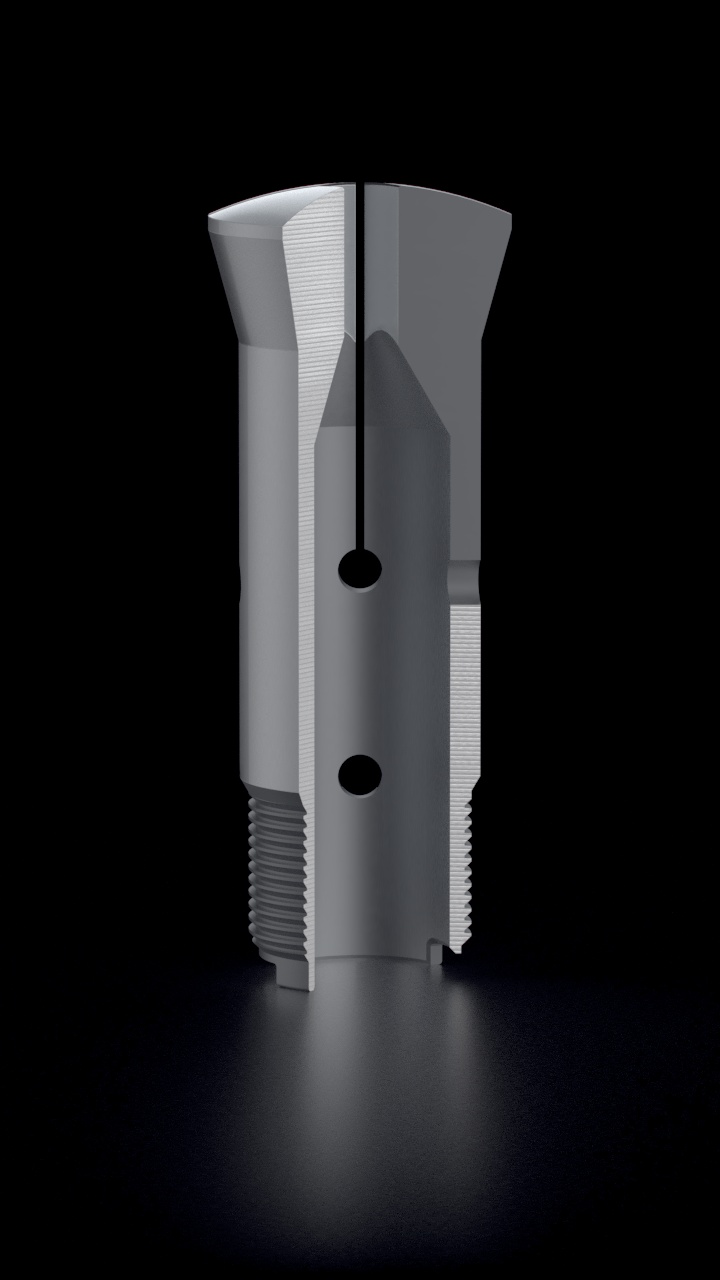

HYDROMATSPANNZANGEN FORMEN

Alle Optionen

VIERKANT

  • Geeignet für die Führung von Vierkantmaterial

Klicken Sie das Produktbild an, um eine 360° Ansicht zu erhalten

SECHSKANT

  • Geeignet für die Führung von Sechskantmaterial

Klicken Sie das Produktbild an, um eine 360° Ansicht zu erhalten

SONDERPROFILE

  • Jegliche Profile durch Drahterodieren realisierbar
  • Profile können individuell an das Werkstück angepasst werden

Klicken Sie das Produktbild an, um eine 360° Ansicht zu erhalten

SONDERKONTUREN

  • Komplexe Konturen durch Hartfräsen, Hartdrehen und Schleifen realisierbar
  • Bereits bei kleinsten Durchmessern ab 0,2 mm möglich

Klicken Sie das Produktbild an, um eine 360° Ansicht zu erhalten

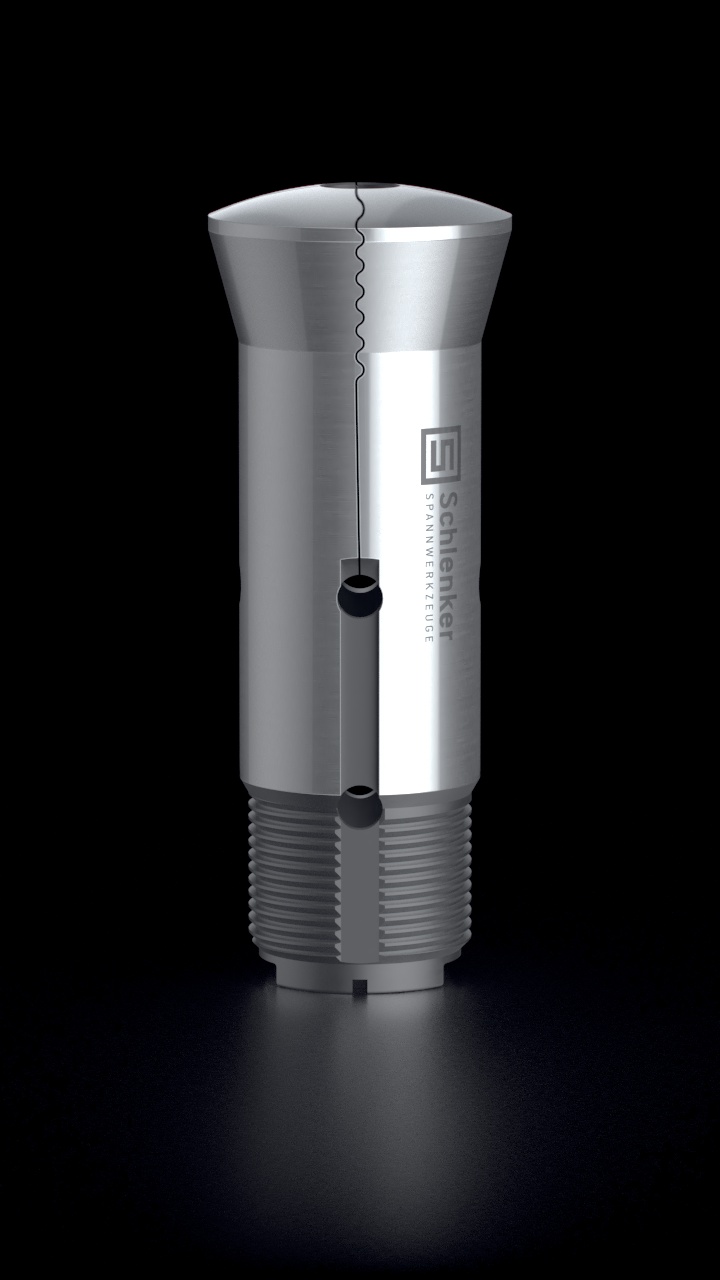

HYDROMATSPANNZANGEN SCHLITZAUSFÜHRUNGEN

Alle Optionen

S-SCHLITZ

  • Hohe und gleichmäßige Spannkraft
  • Schonenderes Spannen auf dem zu verarbeitenden Material
  • Alternativ verwendbar auch bei Profilmaterial (Eckenspannung)
  • Keine Verschmutzung in der Spannzange, da diese nahezu komplett schließt
  • Einfach zu reinigen nach dem Einsatz

Klicken Sie das Produktbild an, um eine 360° Ansicht zu erhalten

L-SCHLITZ

  • Hohe und gleichmäßige Spannkraft
  • Schonenderes Spannen auf dem zu verarbeitenden Material
  • Alternativ verwendbar auch bei Profilmaterial (Eckenspannung)
  • Keine Verschmutzung in der Spannzange, da diese nahezu komplett schließt
  • Einfach zu reinigen nach dem Einsatz
  • Ideal zum Spannen bei kurzen Spannflächen

Klicken Sie das Produktbild an, um eine 360° Ansicht zu erhalten

W-SCHLITZ

  • Hohe und gleichmäßige Spannkraft
  • Schonenderes Spannen auf dem zu verarbeitenden Material
  • Alternativ verwendbar auch bei Profilmaterial (Eckenspannung)
  • Keine Verschmutzung in der Spannzange, da diese nahezu komplett schließt
  • Einfach zu reinigen nach dem Einsatz

Klicken Sie das Produktbild an, um eine 360° Ansicht zu erhalten

Z-SCHLITZ

  • Hohe und gleichmäßige Spannkraft
  • Schonenderes Spannen auf dem zu verarbeitenden Material
  • Alternativ verwendbar auch bei Profilmaterial (Eckenspannung)
  • Keine Verschmutzung in der Spannzange, da diese nahezu komplett schließt
  • Einfach zu reinigen nach dem Einsatz

Klicken Sie das Produktbild an, um eine 360° Ansicht zu erhalten

DÜNN GESCHLITZT

  • Schonenderes Spannen auf dem zu verarbeitenden Material
  • Keine Verschmutzung in der Spannzange, da diese nahezu komplett schließt
  • Zu empfehlen bei Kleinstbohrungen

Klicken Sie das Produktbild an, um eine 360° Ansicht zu erhalten

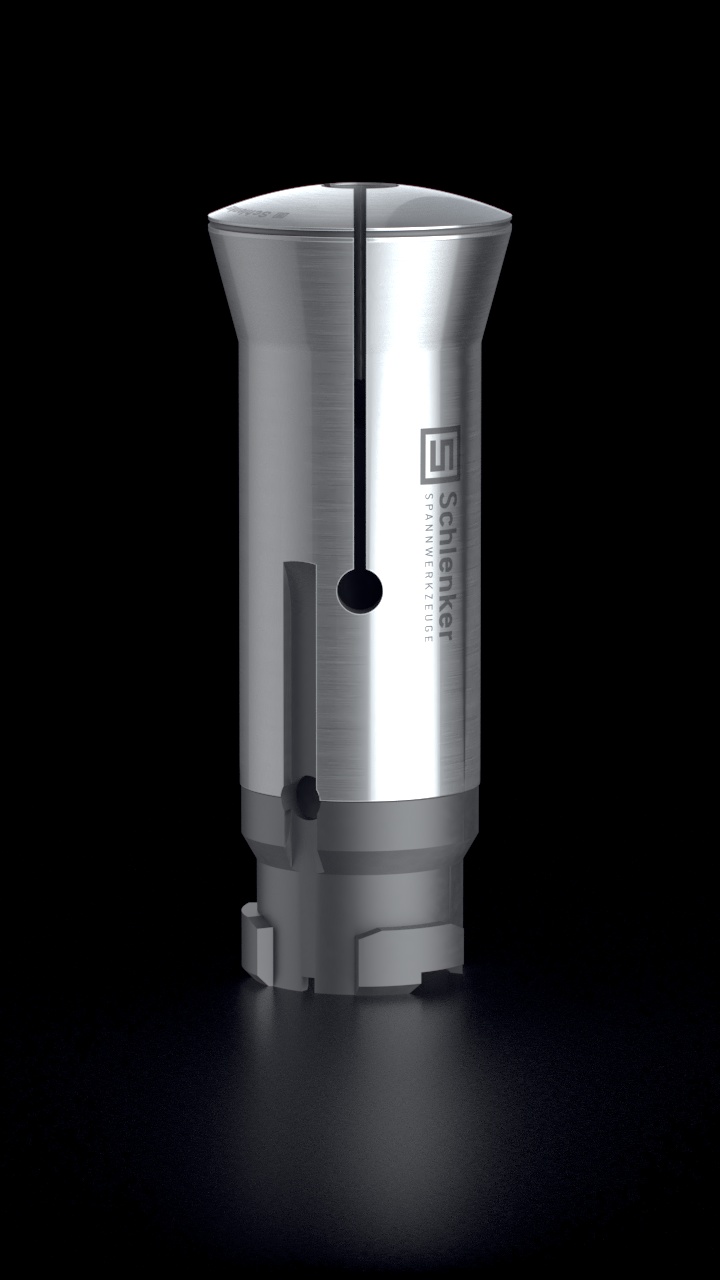

HYDROMATSPANNZANGEN AUSFÜHRUNGEN

Alle Optionen

BAJONETTE-VERSCHLUSS

  • Schnellwechselsystem, wird lediglich in die Aufnahme gedreht und verriegelt sich selbsttätig

Klicken Sie das Produktbild an, um eine 360° Ansicht zu erhalten

HYDROMATSPANNZANGEN ZUBEHÖR

Alle Optionen

AUSWERFERSTANGEN / AUSWERFERKÖPFE

  • Sind Teil einer Baugruppe der Hydromatspannzangen, um Werkstücke auszuwerfen oder anzuschlagen

Klicken Sie das Produktbild an, um eine 360° Ansicht zu erhalten

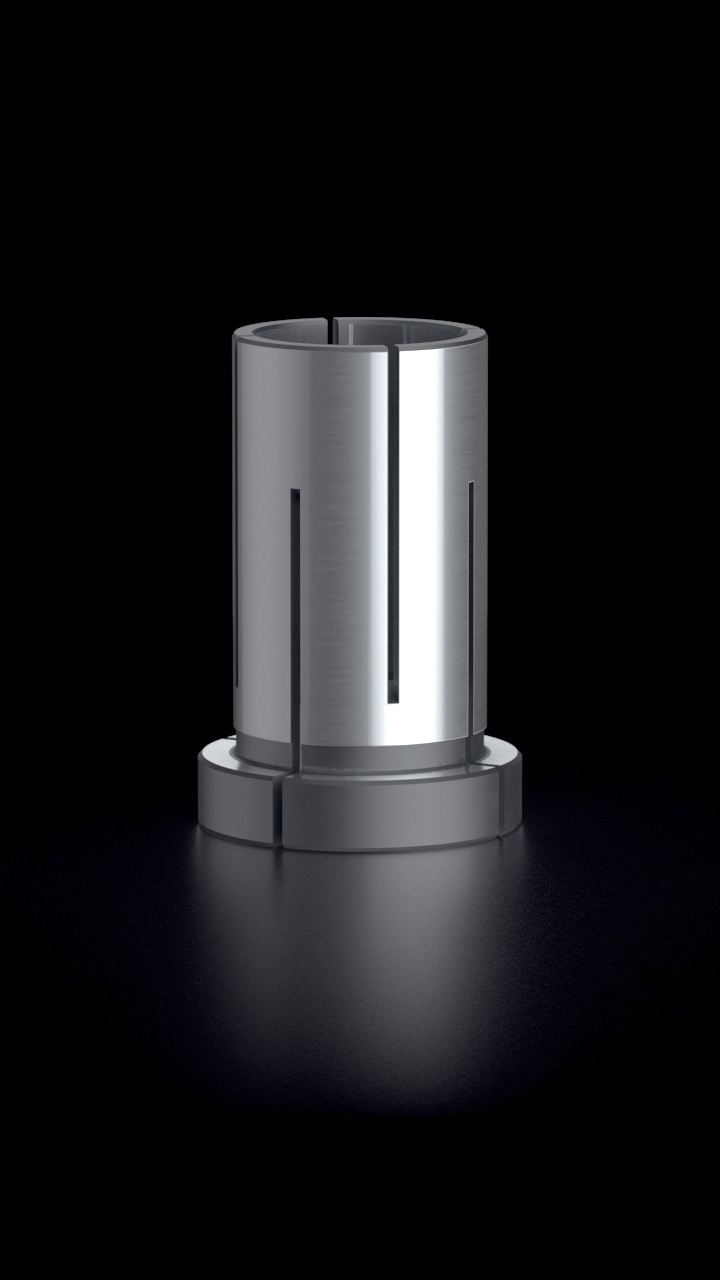

HYDROMATREDUZIERHÜLSEN

  • Werden in Hydromatspannzangen verbaut, sodass mit einer Spannzange zwei unterschiedliche Durchmesser gespannt werden können

Klicken Sie das Produktbild an, um eine 360° Ansicht zu erhalten
