TURBO INNENSPANNHÜLSEN

Schlenker TURBO Innenspannhülsen sind so konstruiert und gefertigt, dass sie höchste Präzision und Zuverlässigkeit bieten.
Durch ihren Einsatz verbessern Sie die Bearbeitungsqualität und Präzision Ihrer Maschinen erheblich.

VERWENDUNG VON TURBO INNENSPANNHÜLSEN

Die TURBO Innenspannhülsen werden auf die Lagerungen, die sogenannten Drehhülsen montiert und mit drei Gewindestiften befestigt.

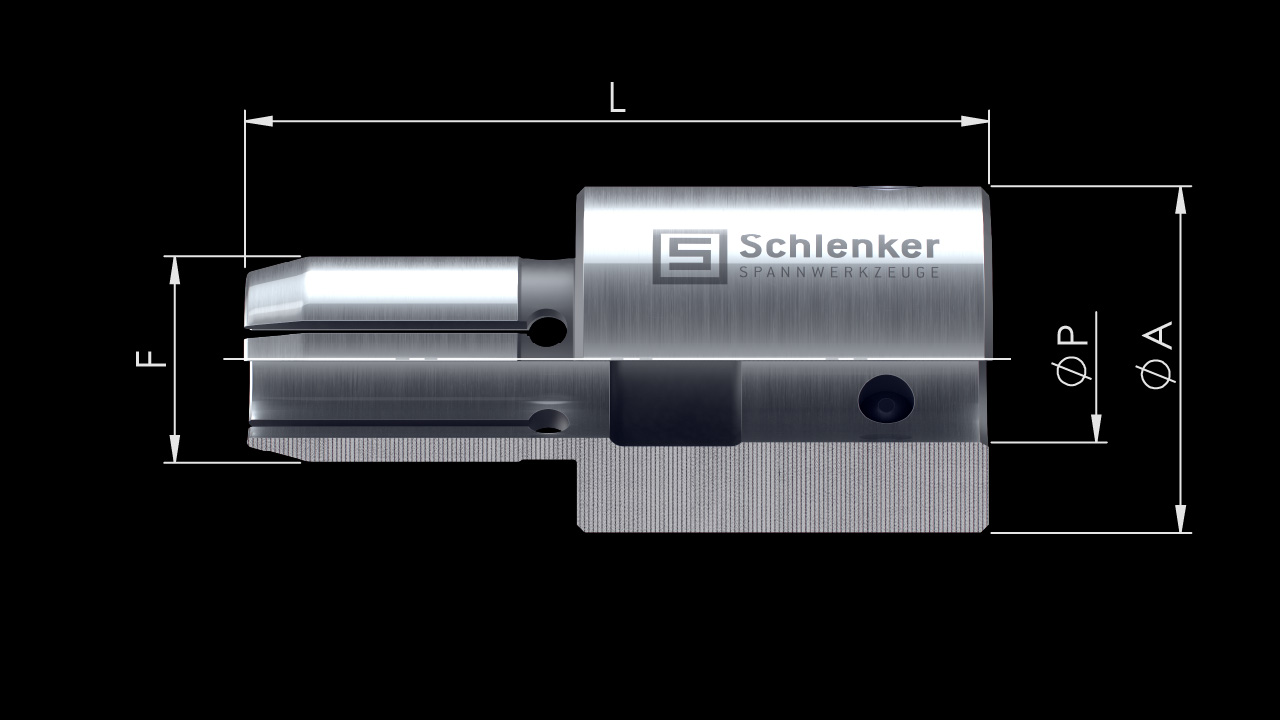

A Außen-Ø
P Passung-Ø
L Gesamtlänge
F Form
TURBO Innenspannhülsen Standard STI42 SHTI42 - © Schlenker Spannwerkzeuge
Artikel Schieber-Ø
[mm]
Ø A
[mm]
Ø P
[mm]
L
[mm]
F
min. – max. [mm]
STI25
SHTI25
D25 25 20H7 90 6,0 – 24,0
STI28
SHTI28
D28 28 20H7 90 6,0 – 27,0
STI30
SHTI30
D30 30 20H7 90 6,0 – 29,0
STI32
SHTI32
D32 32 20H7 90 6,0 – 31,0
STI34
SHTI34
D34 34 20H7 90 6,0 – 33,0
STI35
SHTI35
D35 35 20H7 90 6,0 – 34,0
STI36
SHTI36
D36 36 20H7 90 10,0 – 35,0
STI38
SHTI38
D38 38 20H7 90 10,0 – 37,0
STI40
SHTI40
D40 40 20H7 90 10,0 – 39,0
STI42
SHTI42
D42 42 20H7 90 10,0 – 41,0
STI44
SHTI44
D44 44 20H7 90 10,0 – 43,0
STI45
SHTI45
D45 45 20H7 90 10,0 – 44,0
STI50
SHTI50
D50 50 20H7 90 10,0 – 49,0
STI54
SHTI54
D54 54 20H7 90 10,0 – 53,0
STI58
SHTI58
D58 58 20H7 90 10,0 – 57,0
STI60
SHTI60
D60 60 20H7 90 10,0 – 59,0
STI63
SHTI63
D63 63 20H7 90 10,0 – 62,0
STI65
SHTI65
D65 65 20H7 90 10,0 – 64,0
STI70
SHTI70
D70 70 20H7 90 30,0 – 69,0
STI75
SHTI75
D75 75 20H7
35H7
90 30,0 – 74,0
STI80
SHTI80
D80 80 35H7 90 30,0 – 79,0
STI90
SHTI90
D90 90 35H7 90 40,0 – 89,0
STI100
SHTI100
D100 100 35H7 90 40,0 – 99,0

TURBO INNENSPANNHÜLSEN OPTIONEN

Wir bieten eine breite Palette von Optionen für unsere TURBO Innenspannhülsen an. Ganz gleich, ob Sie Ihre Arbeit vereinfachen, Ihre Produktionsqualität verbessern oder eine kundenspezifische Produktionsanforderung erfüllen möchten. Testen Sie unsere TURBO Innenspannhülsen und überzeugen Sie sich selbst.

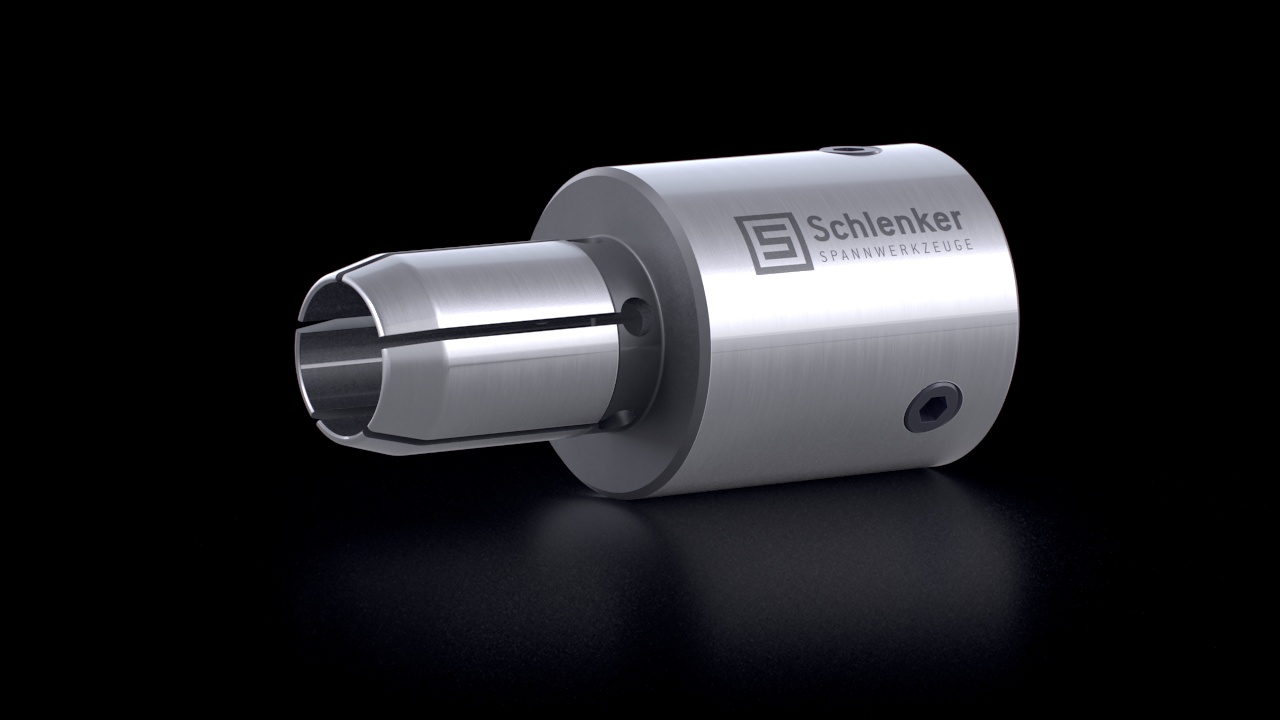

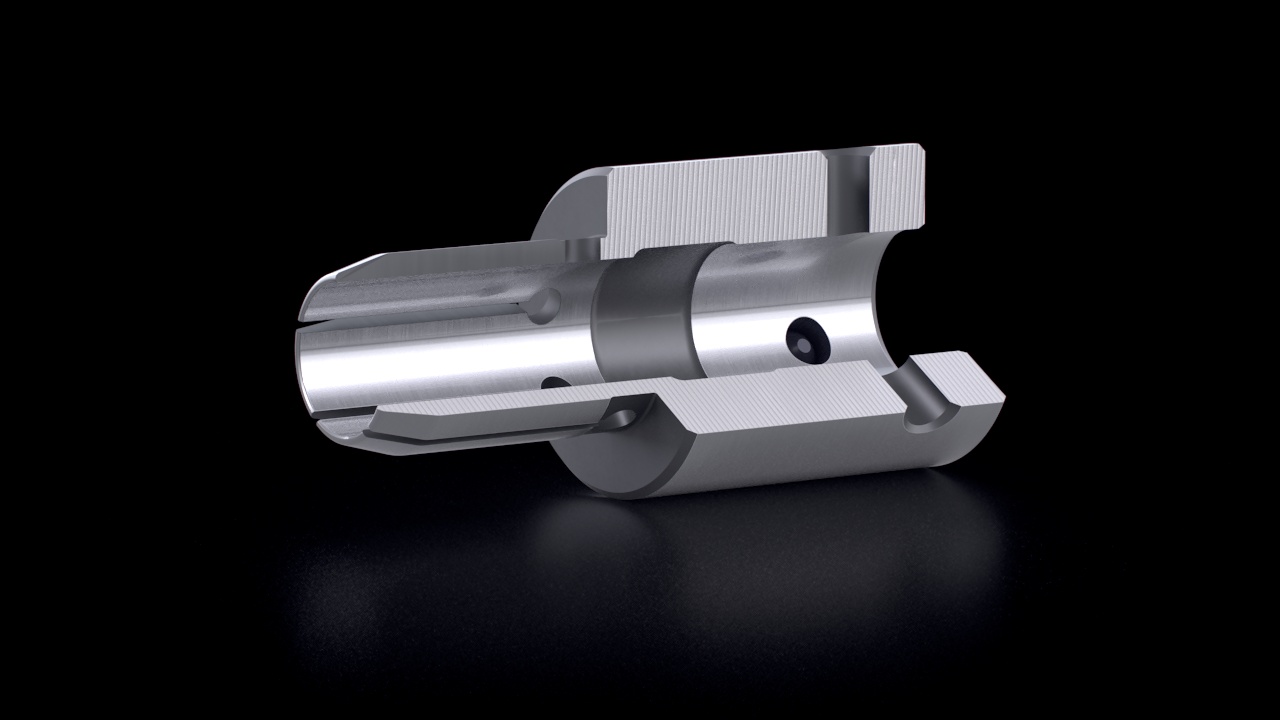

STANDARD

  • Geeignet zum Beladen von Rohren oder angebohrtem Stangenmaterial
  • Komplette Ausnutzung des Kanals

Klicken Sie das Produktbild an, um eine 360° Ansicht zu erhalten

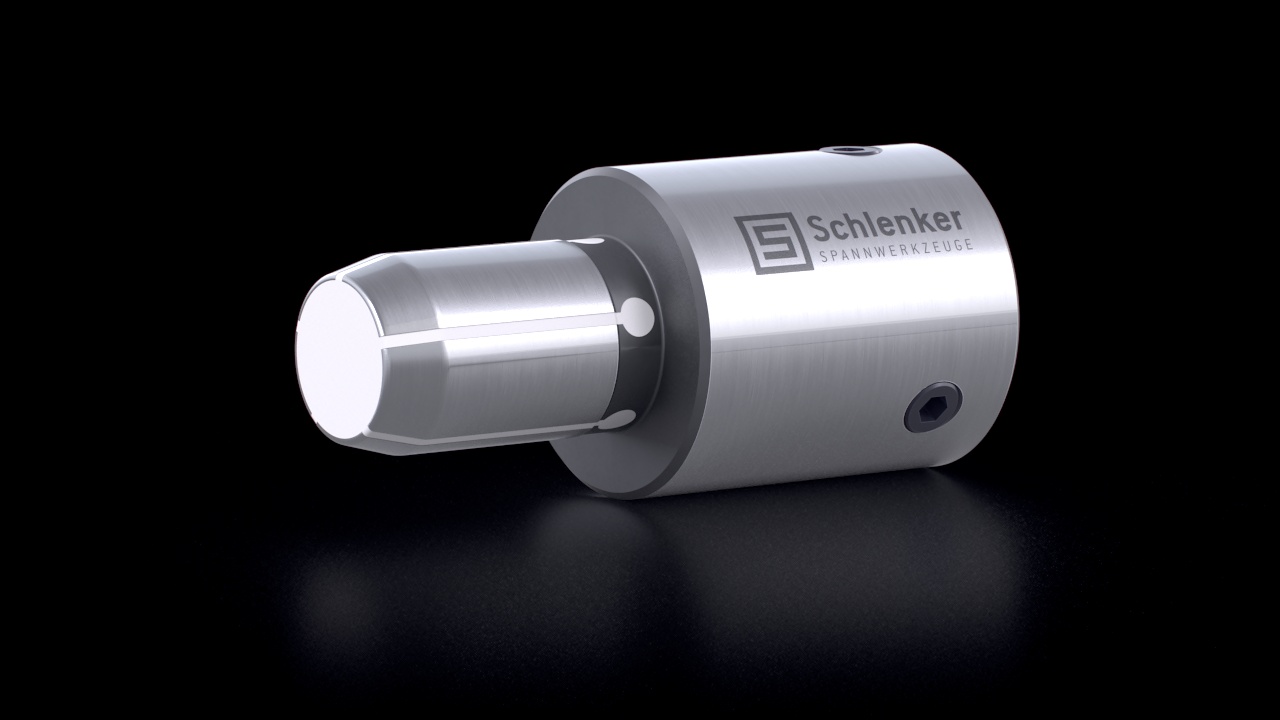

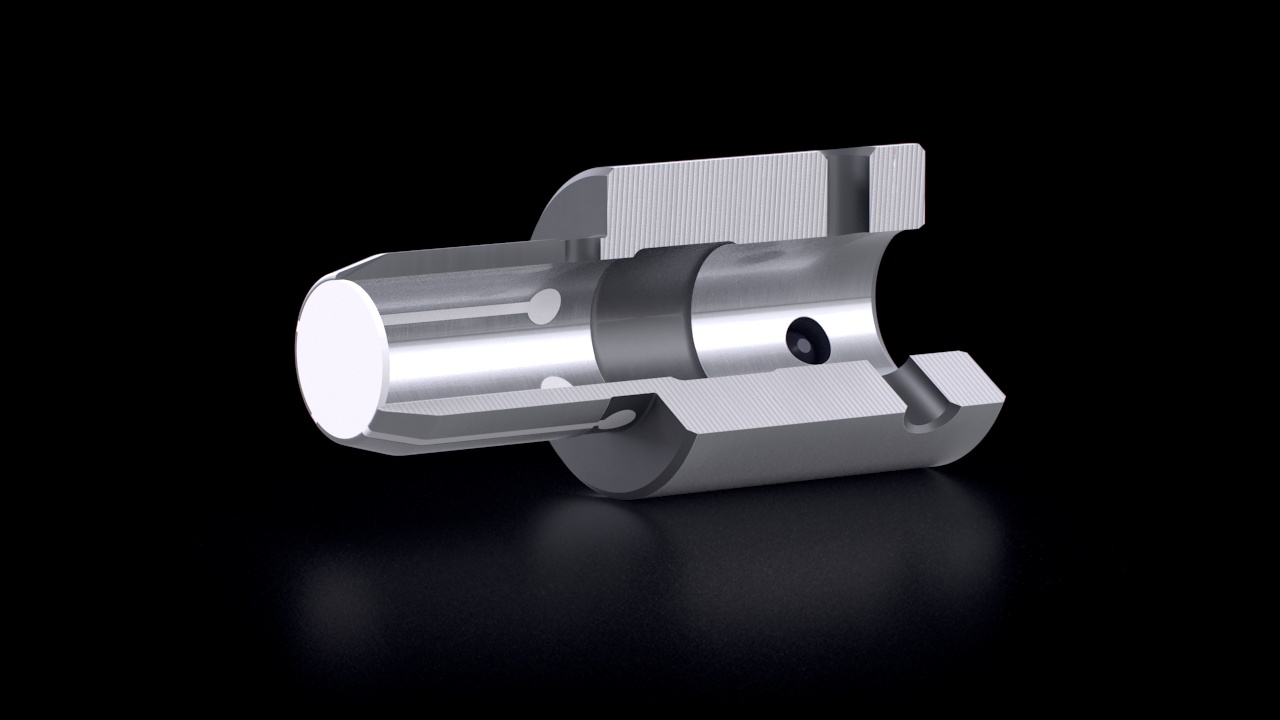

VULKANISIERT

  • Innenspannhülsen werden vollvulkanisiert, um das Eindringen von Kühlschmierstoffen (KSS) in das Lademagazin zu verhindern

Klicken Sie das Produktbild an, um eine 360° Ansicht zu erhalten

HALTEKRAFTANPASSUNG

  • Haltekraft kann je nach Bedarf erhöht oder verringert werden

Klicken Sie das Produktbild an, um eine 360° Ansicht zu erhalten
