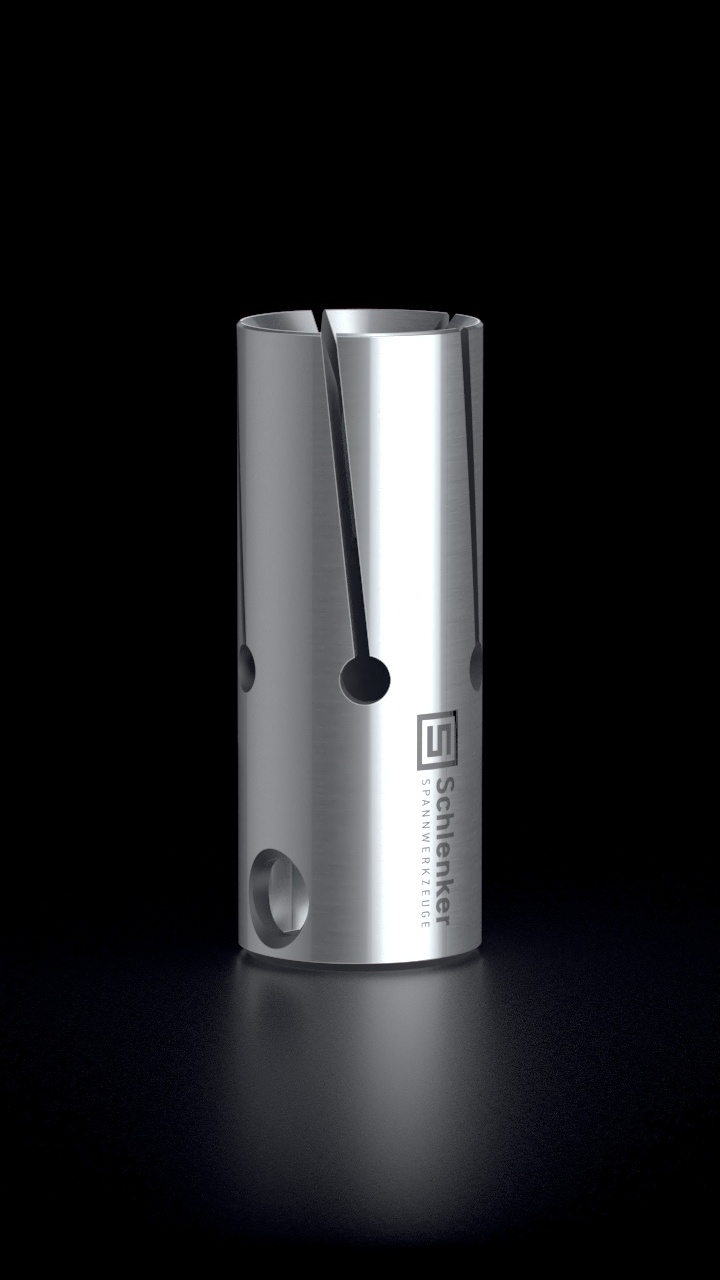

SHK SPANNHÜLSEN

Schlenker SHK Spannhülsen sind so konstruiert und gefertigt, dass sie höchste Präzision und Zuverlässigkeit bieten.
Durch ihren Einsatz verbessern Sie die Bearbeitungsqualität und Präzision Ihrer Maschinen erheblich.

VERWENDUNG

OPTIONEN

VERWENDUNG VON SHK SPANNHÜLSEN

Die SHK Spannhülsen werden auf die Lagerungen, die sogenannten Drehhülsen montiert und mit einem Querstift gesichert.

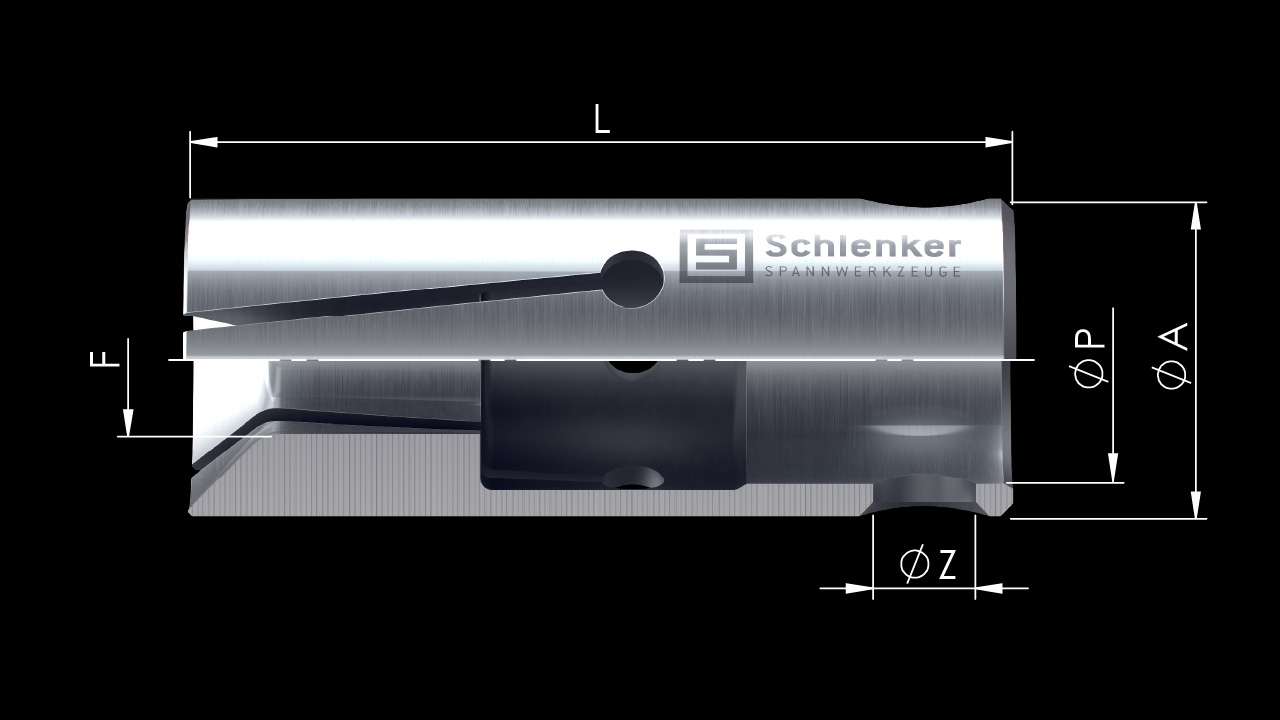

A	Außen-Ø
P	Passung-Ø
Z	Querbohrung-Ø
L	Gesamtlänge
F	Form

SHK Bar feed collets standard round S25 E222 - © Schlenker Spannwerkzeuge

INFOTABELLE

Artikel	Schieber-Ø [mm]	Ø A [mm]	Ø P [mm]	Ø Z [mm]	L [mm]	F min. – max. [mm]

S5 E200	D5	5	M4		37	1,0 – 4,0
S7 E208	D7	7	M5		37	1,0 – 6,0
S7B BECHLER	D7	7	M4		22	1,0 – 6,0
S10 E210	D10	10	7H7	4	40	1,0 – 8,5	3,0 – 4,0	3,0 – 6,0
S10B BECHLER	D10	10	M5		26	2,0 – 10,0
S12 E212	D12	12	8H7	4	40	3,0 – 10,5	3,0 – 5,0	3,0 – 6,0
S13 E213	D13	13	8H7	4	40	2,0 – 11,5	3,0 – 5,0	3,0 – 6,0
S15 E203	D15	15	11H7	6	40	3,0 – 13,5	3,0 – 7,0	3,0 – 9,0
S16 SHK16	D16	16	11H7	6	40	3,0 – 14,5	3,0 – 7,0	3,0 – 9,0
S18 E218	D18	18	11H7	6	40	3,0 – 16,5	5,0 – 7,0	5,0 – 9,0
S20 E225	D20	20	14H7	8	65	4,0 – 18,5	5,0 – 9,0	5,0 – 12,0
S21 SHK21	D21	21	14H7	8	65	15,0 – 19,5
S22 SHK22	D22	22	14H7	8	65	4,0 – 20,5
S23 SHK23	D23	23	14H7	8	65	5,0 – 21,5
S25 E222	D25	25	20H7	8	65	4,0 – 23,5	5,0 – 14,0	5,0 – 17,0
S28 E227	D28	28	20H7	8	65	3,0 – 26,0	5,0 – 14,0	5,0 – 17,0
S30 SHK30	D30	30	20H7	8	65	5,0 – 28,0	5,0 – 14,0	5,0 – 17,0
S32 SHK32	D32	32	20H7	8	65	5,0 – 30,0	5,0 – 14,0	5,0 – 17,0
S34 SHK34	D34	34	20H7	8	65	10,0 – 32,0	10,0 – 14,0	10,0 – 17,0
S36 SHK36	D36	36	20H7	8	65	8,0 – 34,0	8,0 – 14,0	8,0 – 17,0

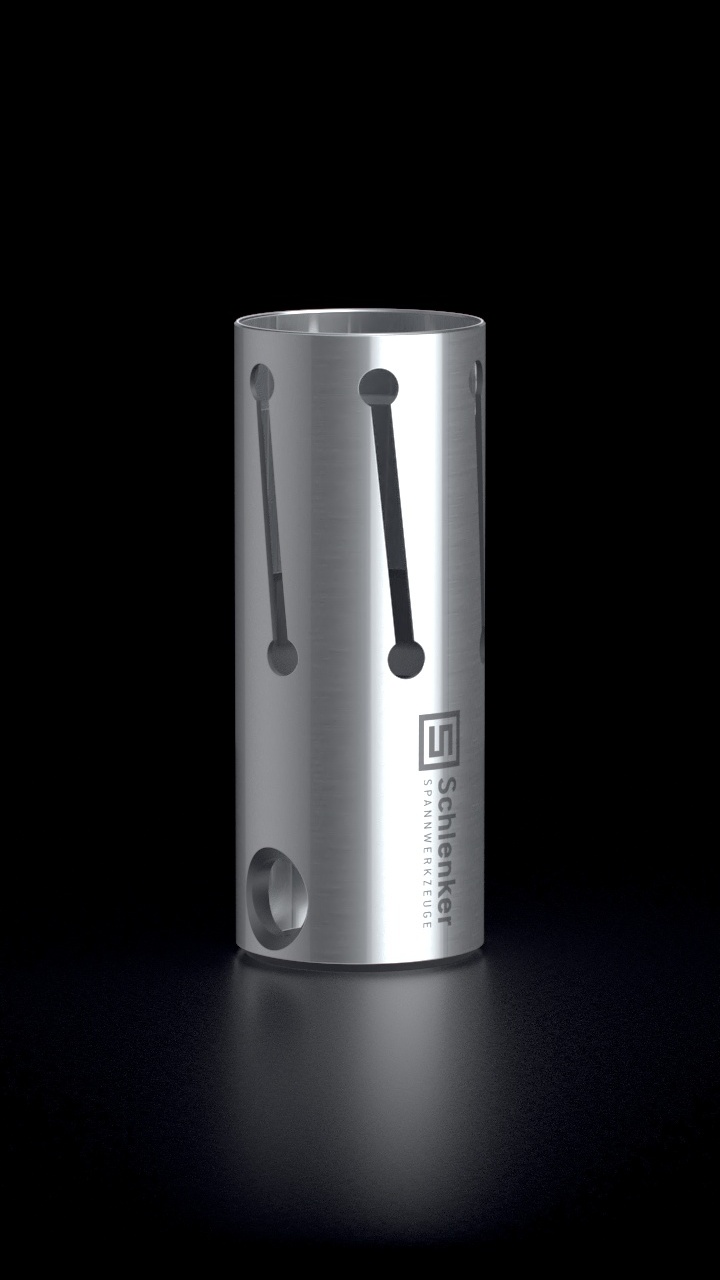

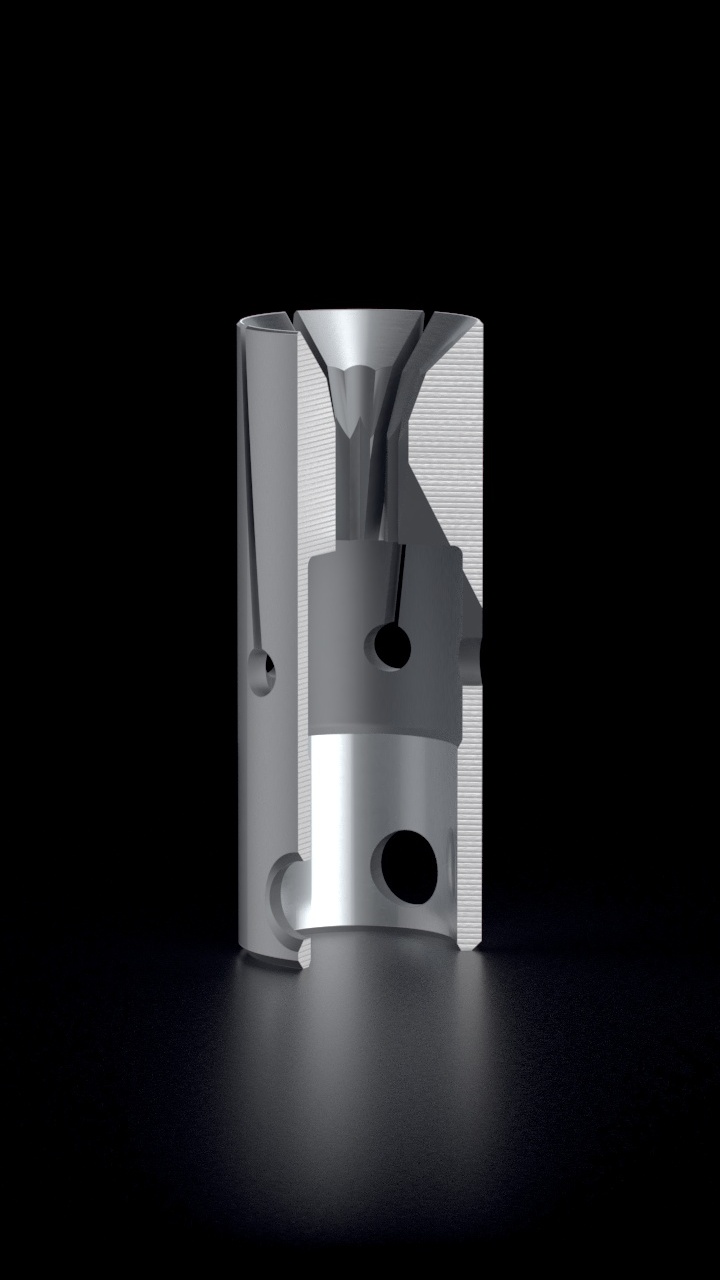

SHK SPANNHÜLSEN OPTIONEN

Wir bieten eine breite Palette von Optionen für unsere SHK Spannhülsen an. Ganz gleich, ob Sie Ihre Arbeit vereinfachen, Ihre Produktionsqualität verbessern oder eine kundenspezifische Produktionsanforderung erfüllen möchten. Testen Sie unsere SHK Spannhülsen und überzeugen Sie sich selbst.
