TURBO Lagerungen LT40 D40 - © Schlenker Spannwerkzeuge

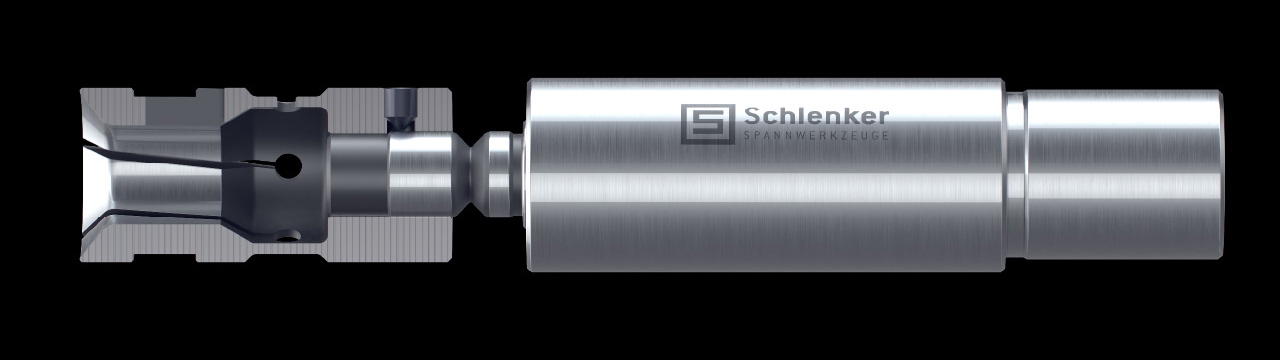

TURBO LAGERUNGEN

Schlenker TURBO Lagerungen sind so konstruiert und gefertigt, dass sie höchste Präzision und Zuverlässigkeit bieten.
Durch ihren Einsatz verbessern Sie die Bearbeitungsqualität und Präzision Ihrer Maschinen erheblich.

VERWENDUNG VON TURBO LAGERUNGEN D25-D36

Die TURBO Lagerungen D25-D36 werden in die Vorschubstange geschrumpft und bei Bedarf noch zusätzlich verstiftet.
Das Befestigen der Spannhülsen auf den Lagerungen erfolgt über drei Gewindestifte.

A Außen-Ø
B Schnittstelle Vorschubstange
P Passung-Ø
Z Querbohrung-Ø
L1 Länge L1
L2 Länge L2
L Gesamtlänge
TURBO Lagerungen D25 LT25 - © Schlenker Spannwerkzeuge

Artikel Ø A
[mm]		 Ø B
[mm]		 Ø P
[mm]		 Ø Z
[mm]		 L1
[mm]		 L2
[mm]		 L
[mm]
LT25
D25		 25 20 20 8 46 110 196
LT30
D30		 30 25 20 8 46 110 196
LT32
D32		 32 25 20 8 46 110 196
LT34
D34		 34 30 20 8 46 110 196
LT36
D36		 36 30 20 8 46 110 196

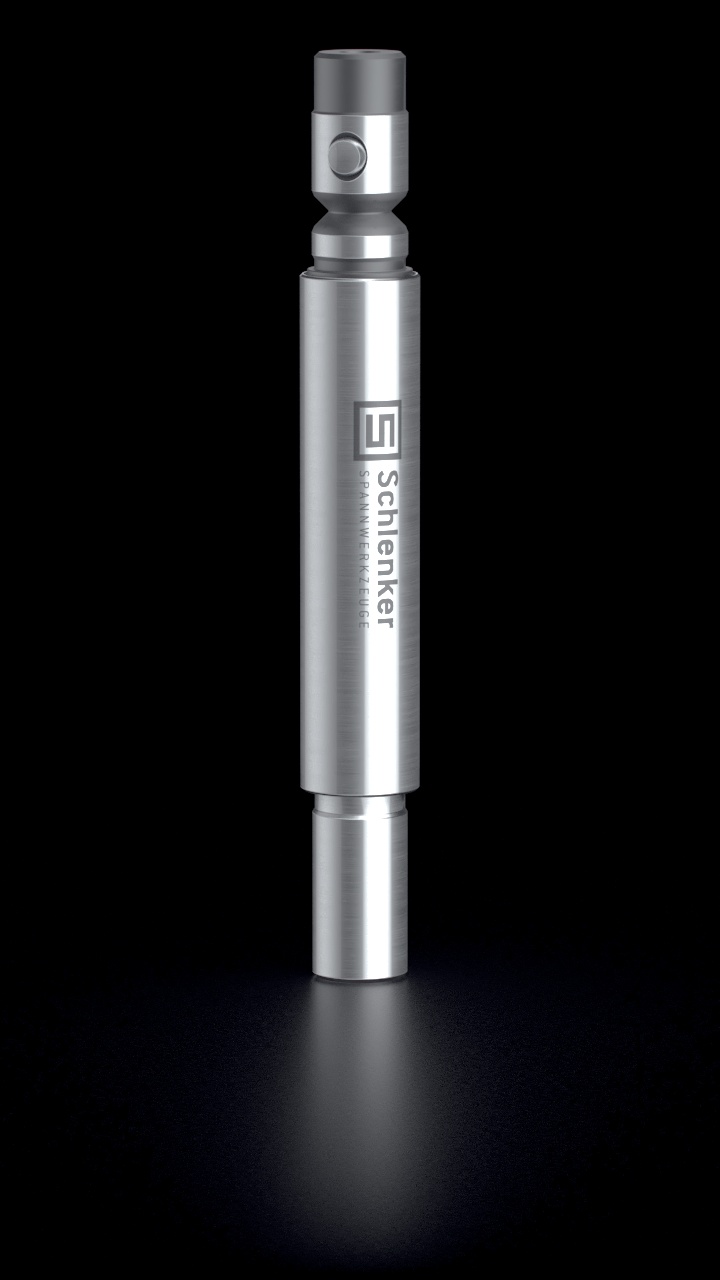

TURBO LAGERUNGEN D25-D36 AUSFÜHRUNG

Unsere TURBO Lagerungen D25-D36 werden in allen gängigen Lademagazinen eingesetzt. Sie zeichnen sich vor allem durch ihre Präzision und Haltbarkeit aus. Testen Sie unsere TURBO Lagerungen D25-D36 und überzeugen Sie sich selbst.

STANDARD

  • Erhältlich in den Größen D25 bis D36

Klicken Sie das Produktbild an, um eine 360° Ansicht zu erhalten

TURBO LAGERUNGEN D38-D100

VERWENDUNG VON TURBO LAGERUNGEN D38-D100

Die TURBO Lagerungen D38-D100 werden in die Vorschubstange geschrumpft und bei Bedarf noch zusätzlich verstiftet.
Das Befestigen der Spannhülsen auf den Lagerungen erfolgt über drei Gewindestifte.

A Außen-Ø
B Schnittstelle Vorschubstange
P Passung-Ø
L1 Länge L1
L2 Länge L2
L Gesamtlänge
TURBO Lagerungen D38 LT 38 D40 LT40 D100 LT100 - © Schlenker Spannwerkzeuge

Artikel Ø A
[mm]		 Ø B
[mm]		 Ø P
[mm]		 L1
[mm]		 L2
[mm]		 L
[mm]
LT38
D38		 38 30 20 46 110 196
LT40
D40		 40 33 20 46 110 206
LT42
D42		 42 33 20 46 110 206
LT44
D44		 44 33 20 46 110 206
LT45
D45		 45 33 20 46 110 206
LT50
D50		 50 42 20 46 110 206
LT54
D54		 54 42 20 46 110 206
LT55
D55		 55 42 20 46 110 206
LT58
D58		 58 51 20 46 110 231
LT60
D60		 60 51 20 46 110 231
LT63
D63		 63 51 20 46 110 231
LT65
D65		 65 51 20 46 110 231
LT70
D70		 70 51 20 46 110 231
LT75
D75		 75 65 20
35		 46 110 231
LT80
D80		 80 65 35 46 110 231
LT90
D90		 90 65 35 46 110 231
LT100
D100		 100 82 35 46 110 231

TURBO LAGERUNGEN D38-D100 AUSFÜHRUNG

Unsere TURBO Lagerungen D38-D100 werden in allen gängigen Lademagazinen eingesetzt. Sie zeichnen sich vor allem durch ihre Präzision und Haltbarkeit aus. Testen Sie unsere TURBO Lagerungen D38-D100 und überzeugen Sie sich selbst.

STANDARD

  • Erhältlich in den Größen D38 bis D100

Klicken Sie das Produktbild an, um eine 360° Ansicht zu erhalten
