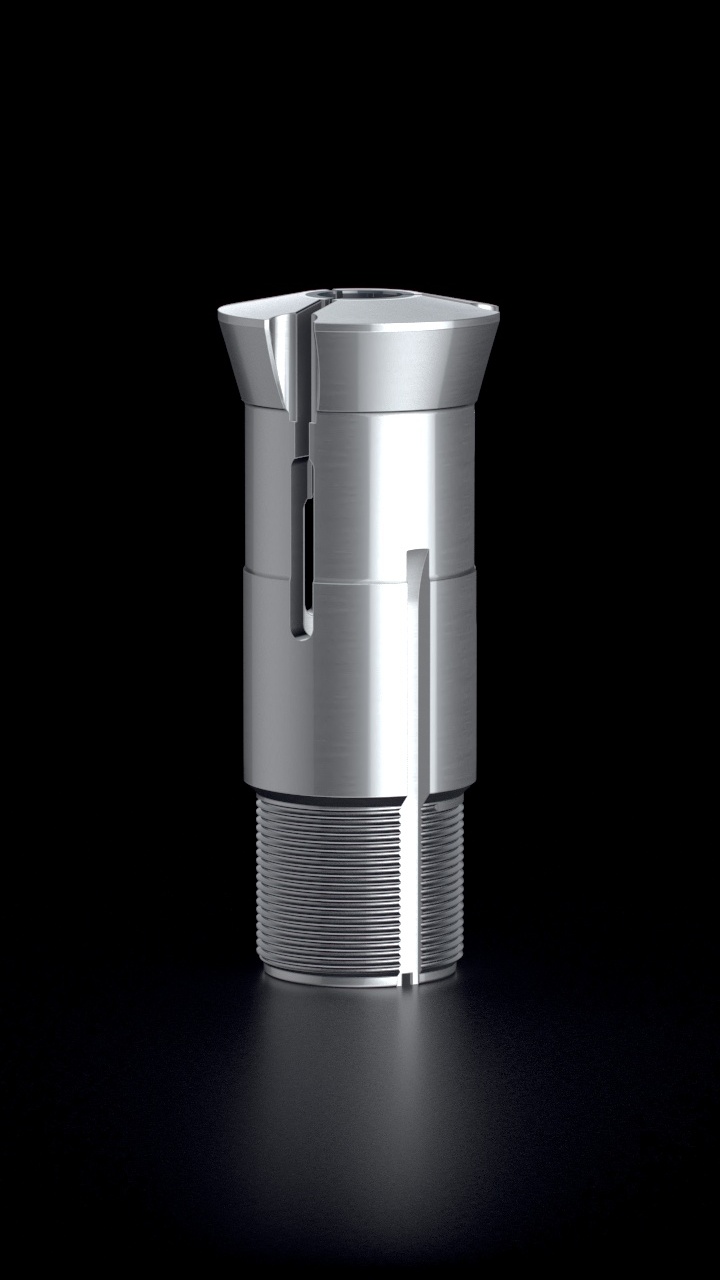

VERSTELLBARE FÜHRUNGSBUCHSEN

Schlenker Führungsbuchsen sind so konstruiert und gefertigt, dass sie höchste Präzision und Zuverlässigkeit bieten.
Durch ihren Einsatz verbessern Sie die Bearbeitungsqualität und Präzision Ihrer Maschinen erheblich.

VERWENDUNG VON VERSTELLBAREN FÜHRUNGSBUCHSEN

Die verstellbaren Führungsbuchsen dienen der Werkstückführung und werden manuell über die Einstellmutter auf den Führungsdurchmesser eingestellt. Standardmäßig sind unsere Führungsbuchsen mit einem Hartmetalleinsatz ausgestattet, dies gewährleistet eine längere Lebensdauer und eine höhere Verschleißfestigkeit. Für Sonderanwendungen sind diese ebenfalls mit einer verlängerten Führungsfläche lieferbar.

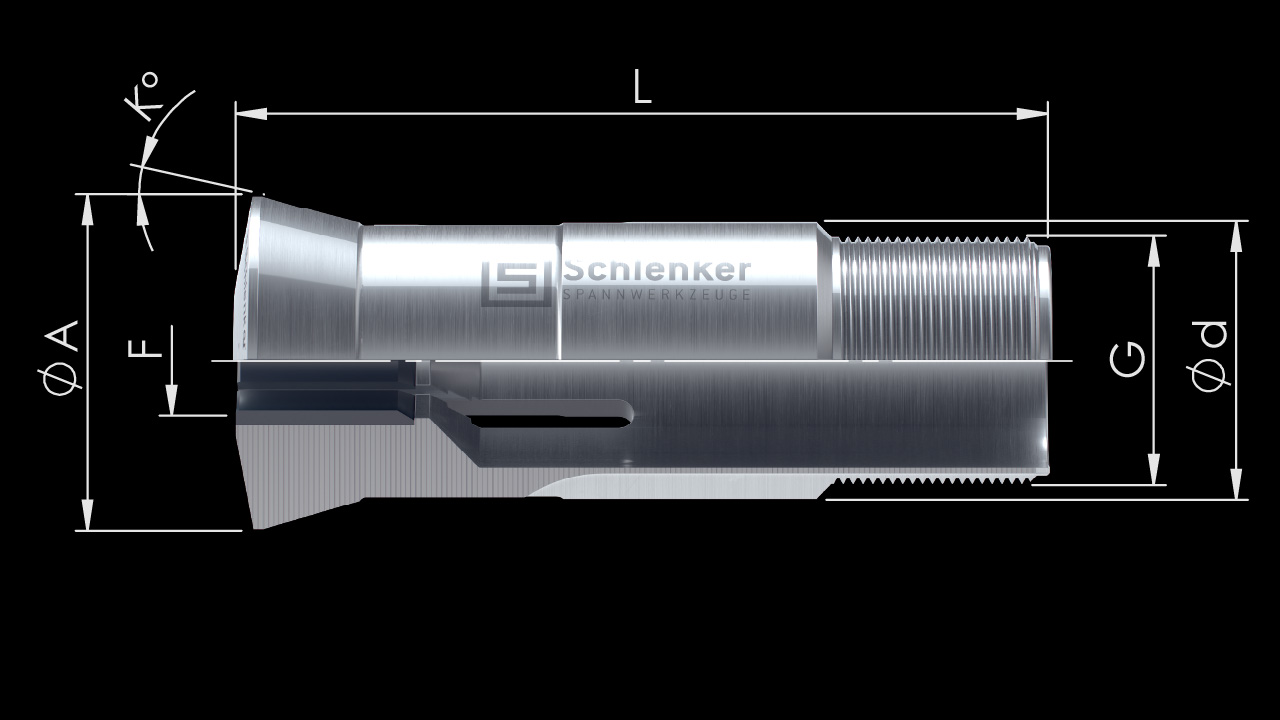

d Schaft-Ø
A Kopf-Ø
L Gesamtlänge
K Konuswinkel
G Gewinde
F Form
Adjustable Guide Bushes T223 - © Schlenker Spannwerkzeuge

Artikel ø d
[mm]		 ø A
[mm]		 L
[mm]		 K
[Grad]		 G F
min. – max. [mm]
I351 9 12,5 44 16 M8x0,75 0,8 – 4,5 a. A. a. A.
I352 11 14,5 53 16 M10x0,8 1,0 – 7,0 a. A. a. A.
F3001 11 14,5 53 16 M10x0,75 1,0 – 7,0 a. A. a. A.
I353 16 20,5 59 16 M14x1 1,0 – 10,5 3,0 – 7,0 3,0 – 9,0
I353SR 16 20 57 16 M14x1 1,0 – 10,5 3,0 – 7,0 3,0 – 9,0
F853 18 22 60 30 M16x1 1,0 – 12,0 3,0 – 8,0 4,0 – 10,0
SD125R 18 22 60 30 M18x1 3,0 – 12,0 a. A. a. A.
T221 21 24 57,5 12 M18x1 3,0 – 13,0 3,0 – 9,0 4,0 – 11,0
SNC15 21 24 57,5 12,5 M18x1 3,0 – 13,0 3,0 – 9,0 4,0 – 11,0
I354 22 29 68 16 M19x1 2,0 – 14,5 3,0 – 10,0 4,0 – 12,5
F391 22 29 68 16 M22x1 3,0 – 16,5 3,0 – 11,5 4,0 – 14,0
TSG20R 23 28 72 16 M22x1 3,0 – 16,0 a. A. a. A.
F605 24 29,5 61 30 M24x1 2,0 – 17,0 3,0 – 12,0 4,0 – 14,5
TD26 26 29 77 16 M25x1 2,0 – 19,0 3,0 – 13,0 4,0 – 16,0
T223 28 34 82 16 M25x1 3,0 – 20,0 3,0 – 14,0 3,0 – 17,0
T223 28 34 82 16 M27x1 22,0
I357 28 38 81 30 M25x1 3,0 – 20,0 3,0 – 14,0 4,0 – 17,0
I357 28 38 81 30 M27x1 22,0
B230 30 35 59 16 M30x1 3,0 – 23,0 a. A. a. A.
T227 34 41 87,5 10 M34x1 3,0 – 26,0 3,0 – 18,0 4,0 – 22,5
T229 42 49 82 16 M40x1 4,0 – 32,0 3,0 – 22,5 4,0 – 27,5
TD32 42 48 82 20 M40x1 4,0 – 32,0 3,0 – 22,5 4,0 – 27,5
ML36 44 51 82 16 M42x1 10,0 – 35,0 a. A. a. A.
FST38 48 54 82 16 M46x1 10,0 – 38,0 a. A. a. A.
FSL38 46 53 82 16 M45x1 10,0 – 38,0 a. A. a. A.
B240 48 54 81 10 M46x1 10,0 – 38,0 a. A. a. A.
B236 48 56 81 30 M48x1,25 10,0 – 38,0 a. A. a. A.

VERSTELLBARE FÜHRUNGSBUCHSEN OPTIONEN

Wir bieten eine breite Palette von Optionen für unsere verstellbaren Führungsbuchsen an. Ganz gleich, ob Sie Ihre Arbeit vereinfachen, Ihre Produktionsqualität verbessern oder eine kundenspezifische Produktionsanforderung erfüllen möchten. Testen Sie unsere verstellbaren Führungsbuchsen und überzeugen Sie sich selbst.

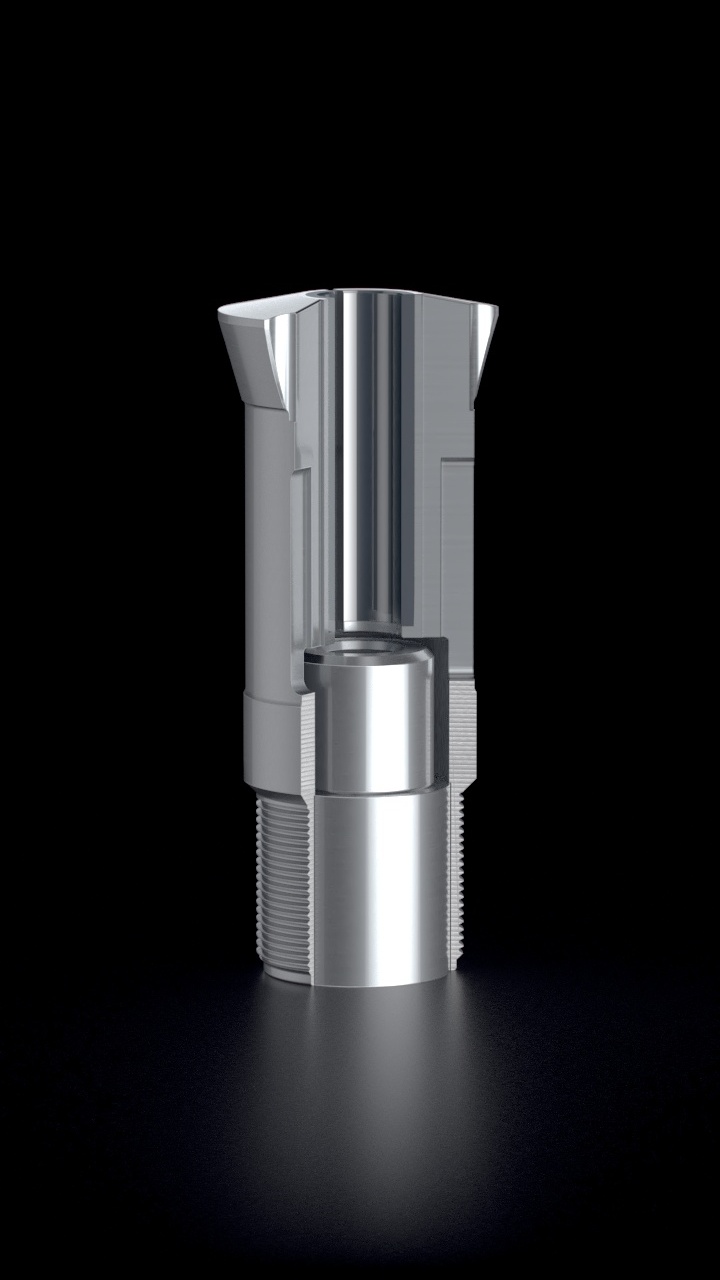

VERSTELLBARE FÜHRUNGSBUCHSEN FÜHRUNGSFLÄCHENAUSFÜHRUNGEN

Verstellbare Führungsbuchsen HM-Einsatz Standard T223 - © Schlenker Spannwerkzeuge

HM-EINSATZ – STANDARD

  • Hohe Verschleißfestigkeit
  • Höhere Standzeit
Verstellbare Führungsbuchsen HM-Einsatz Standard T223 - © Schlenker Spannwerkzeuge

Klicken Sie auf Details, um dieses Produkt genauer anzuschauen

VERLÄNGERTER HM-EINSATZ

  • Führungsfläche bis zu 40 mm verlängert
  • Bearbeitung eines größeren Teilespektrums
  • Verbessert die Stabilität des Werkstücks
Verstellbare Führungsbuchsen Verlängerter HM-Einsatz T223 - © Schlenker Spannwerkzeuge

Klicken Sie auf Details, um dieses Produkt mit der Standardversion zu vergleichen

Verstellbare Führungsbuchsen Verlängerter HM-Einsatz T223 - © Schlenker Spannwerkzeuge
Verstellbare Führungsbuchsen Verlängerter HM-Einsatz mit Buchse T223 - © Schlenker Spannwerkzeuge

VERLÄNGERTER HM-EINSATZ MIT BUCHSE

  • Geeignet für extra lange Führung
  • Führung auf der Gesamtlänge der Führungsbuchse und darüber hinaus möglich
Verstellbare Führungsbuchsen Verlängerter HM-Einsatz mit Buchse T223 - © Schlenker Spannwerkzeuge

Klicken Sie auf Details, um dieses Produkt mit der Standardversion zu vergleichen

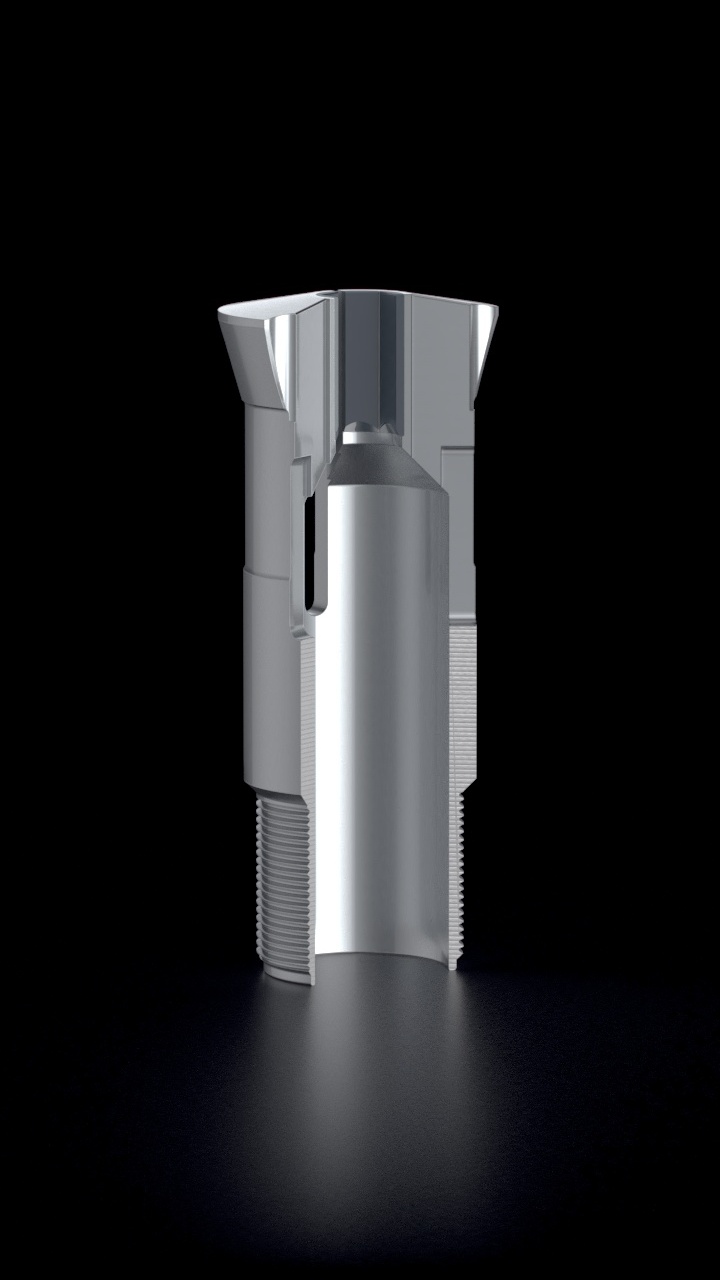

VERSTELLBARE FÜHRUNGSBUCHSEN FORMEN

Verstellbare Führungsbuchsen Vierkant T223 - © Schlenker Spannwerkzeuge

VIERKANT

  • Geeignet für die Führung von Vierkantmaterial
Verstellbare Führungsbuchsen Vierkant T223 - © Schlenker Spannwerkzeuge

Klicken Sie auf Details, um dieses Produkt mit der Standardversion zu vergleichen

SECHSKANT

  • Geeignet für die Führung von Sechskantmaterial
Verstellbare Führungsbuchsen Sechskant T223 - © Schlenker Spannwerkzeuge

Klicken Sie auf Details, um dieses Produkt mit der Standardversion zu vergleichen

Verstellbare Führungsbuchsen Sechskant T223 - © Schlenker Spannwerkzeuge
Verstellbare Führungsbuchsen Sonderprofile T223 - © Schlenker Spannwerkzeuge

SONDERPROFILE

  • Jegliche Profile durch Drahterodieren realisierbar
  • Profile können individuell an das Werkstück angepasst werden
Verstellbare Führungsbuchsen Sonderprofile T223 - © Schlenker Spannwerkzeuge

Klicken Sie auf Details, um dieses Produkt mit der Standardversion zu vergleichen

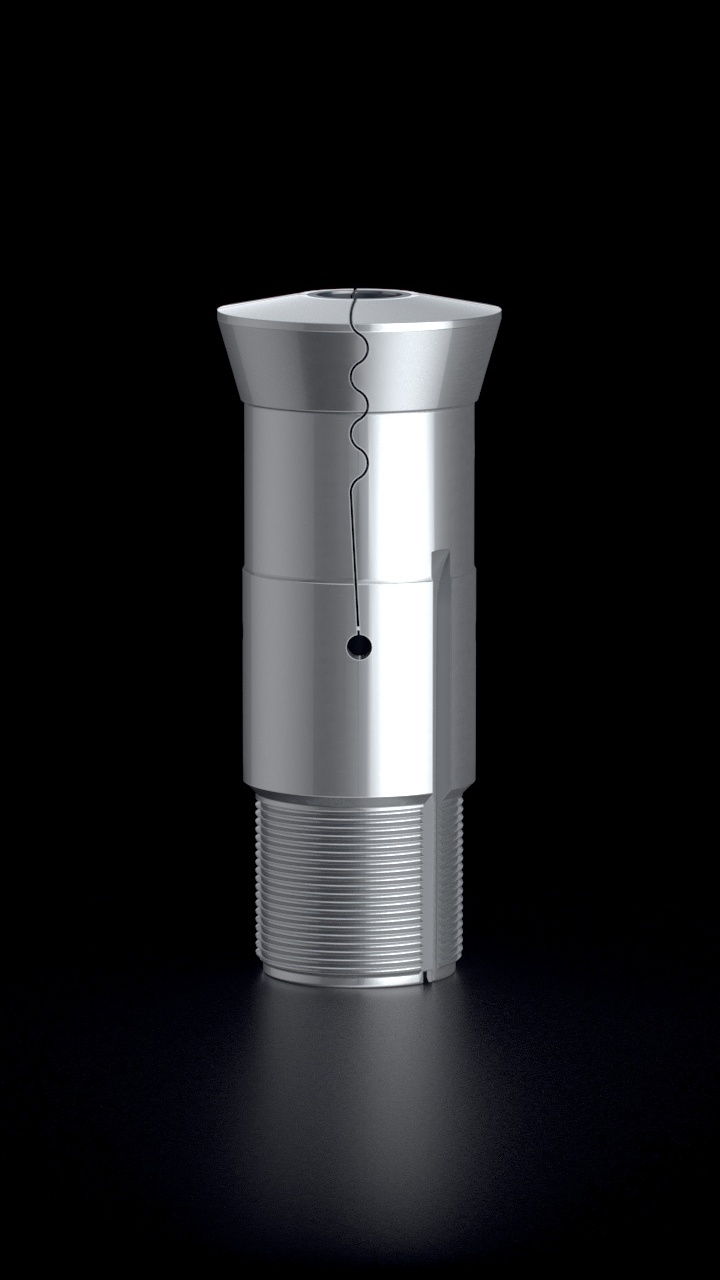

VERSTELLBARE FÜHRUNGSBUCHSEN SCHLITZAUSFÜHRUNGEN

Verstellbare Führungsbuchsen S-Schlitz T223 - © Schlenker Spannwerkzeuge

S-SCHLITZ

  • Ideal, wenn eine Hochdruckspülung in der Maschine eingesetzt wird
  • Besseres Schmutzverhalten (keine Span- und Schmutzablagerungen in der Führungsbuchse)
  • Verbessertes Rundlaufverhalten als bei einer Standard Führungsbuchse
  • Alternativ verwendbar auch bei Profilmaterial
Verstellbare Führungsbuchsen S-Schlitz T223 - © Schlenker Spannwerkzeuge

Klicken Sie auf Details, um dieses Produkt mit der Standardversion zu vergleichen

W-SCHLITZ

  • Ideal, wenn eine Hochdruckspülung in der Maschine eingesetzt wird
  • Besseres Schmutzverhalten (keine Span- und Schmutzablagerungen in der Führungsbuchse)
  • Verbessertes Rundlaufverhalten als bei einer Standard Führungsbuchse
  • Alternativ verwendbar auch bei Profilmaterial
Verstellbare Führungsbuchsen W-Schlitz T223 - © Schlenker Spannwerkzeuge

Klicken Sie auf Details, um dieses Produkt mit der Standardversion zu vergleichen

Verstellbare Führungsbuchsen W-Schlitz T223 - © Schlenker Spannwerkzeuge
Verstellbare Führungsbuchsen Z-Schlitz T223 - © Schlenker Spannwerkzeuge

Z-SCHLITZ

  • Ideal, wenn eine Hochdruckspülung in der Maschine eingesetzt wird
  • Besseres Schmutzverhalten (keine Span- und Schmutzablagerungen in der Führungsbuchse)
  • Verbessertes Rundlaufverhalten als bei einer Standard Führungsbuchse
  • Alternativ verwendbar auch bei Profilmaterial
Verstellbare Führungsbuchsen Z-Schlitz T223 - © Schlenker Spannwerkzeuge

Klicken Sie auf Details, um dieses Produkt mit der Standardversion zu vergleichen

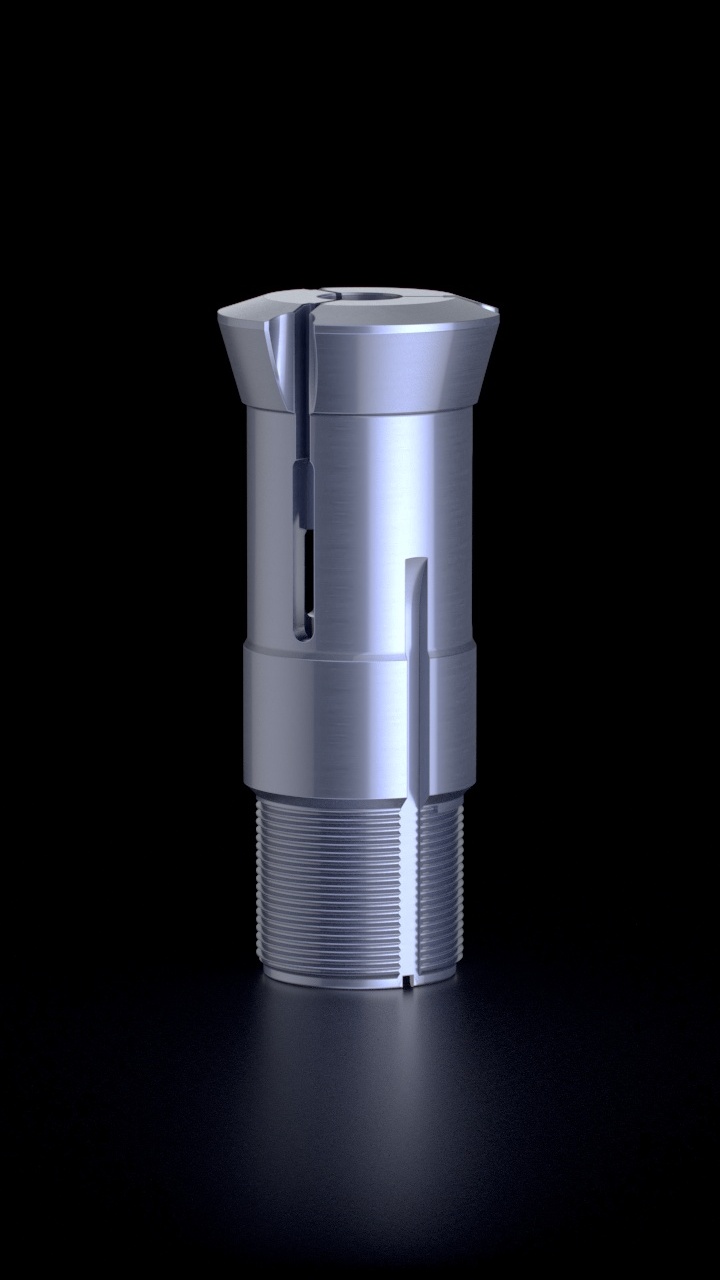

VERSTELLBARE FÜHRUNGSBUCHSEN VERSCHLEISSREDUZIERUNG

Verstellbare Führungsbuchsen BL-Beschichtung T223 - © Schlenker Spannwerkzeuge

BL-BESCHICHTUNG

  • Eignet sich besonders gut für Material mit schlechten Gleiteigenschaften, z.B. Titan
  • Verhindert das Verschweißen des Materials in der Führungsbuchse
Verstellbare Führungsbuchsen BL-Beschichtung T223 - © Schlenker Spannwerkzeuge

Klicken Sie auf Details, um dieses Produkt mit der Standardversion zu vergleichen

PREMIUM BLUE BESCHICHTUNG

  • Hohe Verschleißfestigkeit
  • Auch bei Sonderformen anwendbar
Verstellbare Führungsbuchsen Premium Blue Beschichtung T223 - © Schlenker Spannwerkzeuge

Klicken Sie auf Details, um dieses Produkt mit der Standardversion zu vergleichen

Verstellbare Führungsbuchsen Premium Blue Beschichtung T223 - © Schlenker Spannwerkzeuge

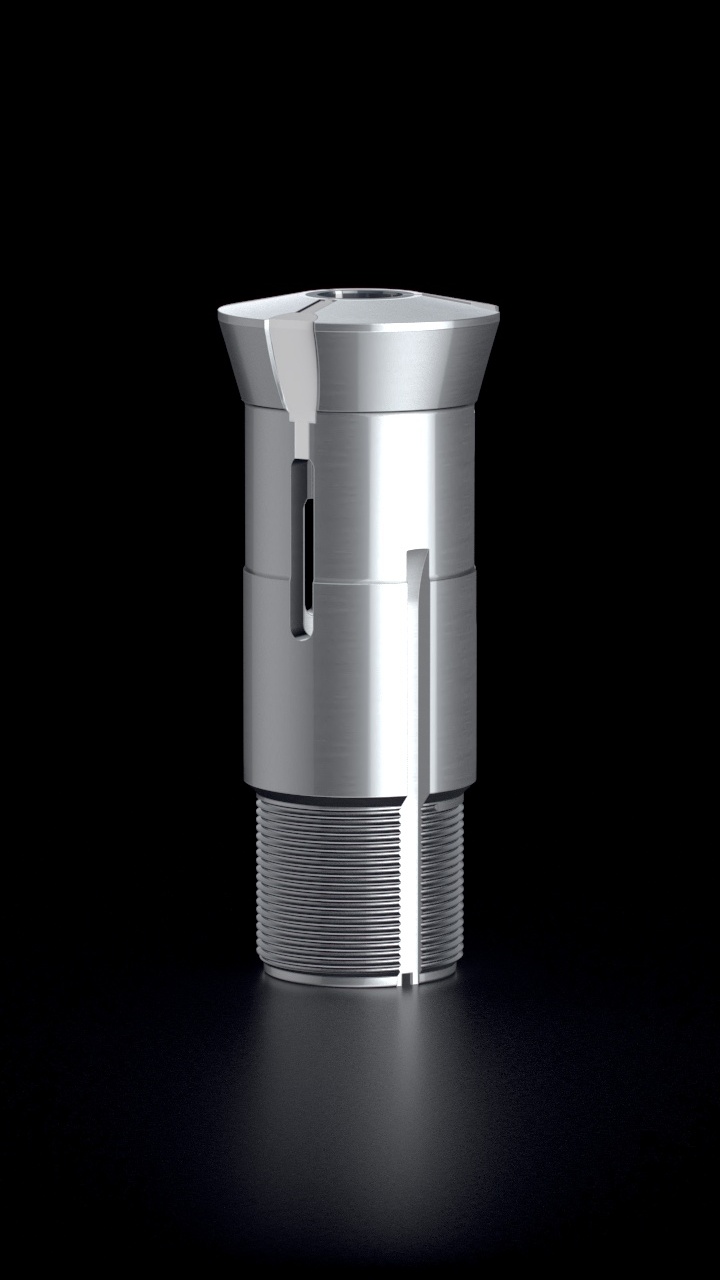

VERSTELLBARE FÜHRUNGSBUCHSEN ZUSATZAUSFÜHRUNGEN

Verstellbare Führungsbuchsen HM-Einsatz Standard T223 - © Schlenker Spannwerkzeuge

UP-AUSFÜHRUNG

  • Höhere Rundlaufgenauigkeit
Verstellbare Führungsbuchsen HM-Einsatz Standard T223 - © Schlenker Spannwerkzeuge

Klicken Sie auf Details, um dieses Produkt genauer anzuschauen

UUP-AUSFÜHRUNG

  • Höchste Rundlaufgenauigkeit
Verstellbare Führungsbuchsen HM-Einsatz Standard T223 - © Schlenker Spannwerkzeuge

Klicken Sie auf Details, um dieses Produkt mit der Standardversion zu vergleichen

Verstellbare Führungsbuchsen HM-Einsatz Standard T223 - © Schlenker Spannwerkzeuge
Verstellbare Führungsbuchsen Vulkanisiert T223 - © Schlenker Spannwerkzeuge

VULKANISIERT

  • Verbessertes Schmutzverhalten, da Eindringen von Spänen verhindert wird
  • Der gesamte Schlitzbereich kann vulkanisiert werden
  • Mehrfach / nachträglich anbringbar
  • Nicht bei einer Hochdruckspülung in der Maschine verwenden
Verstellbare Führungsbuchsen Vulkanisiert T223 - © Schlenker Spannwerkzeuge

Klicken Sie auf Details, um dieses Produkt genauer anzuschauen

VERSTELLBARE FÜHRUNGSBUCHSEN AUSFÜHRUNGEN

Verstellbare Führungsbuchsen Vorbau T223 - © Schlenker Spannwerkzeuge

VORBAU

  • Wird bei speziellen Anforderungen benötigt, bei denen das Werkzeug eine größere Entfernung zum Führungsbuchsenträger hat
Verstellbare Führungsbuchsen Vorbau T223 - © Schlenker Spannwerkzeuge

Klicken Sie auf Details, um dieses Produkt mit der Standardversion zu vergleichen

PERMAGLIS-AUSFÜHRUNG

  • Spezielles Material mit sehr guten Gleiteigenschaften
  • Verhindert das Verschweißen des Materials in der Führungsbuchse
  • Eignet sich besonders gut für Medizinstähle wie Titan und Edelstahl
  • Alternative zur SB-Ausführung
  • Führungsbuchse besteht aus Vollmaterial, daher kann nach Abnutzung mehrmals bis zum maximalen Durchlassdurchmesser nachgeschliffen werden
Verstellbare Führungsbuchsen Permaglis-Ausführung T223 - © Schlenker Spannwerkzeuge

Klicken Sie auf Details, um dieses Produkt mit der Standardversion zu vergleichen

Verstellbare Führungsbuchsen Permaglis-Ausführung T223 - © Schlenker Spannwerkzeuge
Verstellbare Führungsbuchsen SB-Ausführung T223 - © Schlenker Spannwerkzeuge

SB-AUSFÜHRUNG

  • Spezielles Material mit sehr guten Gleiteigenschaften
  • Verhindert das Verschweißen des Materials in der Führungsbuchse
  • Ideal für Material mit kratzempfindlicher Oberfläche
  • Eignet sich besonders gut für Material mit schlechten Gleiteigenschaften, z. B. Titan
  • Führungsbuchse besteht aus Vollmaterial, daher kann nach Abnutzung mehrmals bis zum maximalen Durchlassdurchmesser nachgeschliffen werden
Verstellbare Führungsbuchsen SB-Ausführung T223 - © Schlenker Spannwerkzeuge

Klicken Sie auf Details, um dieses Produkt mit der Standardversion zu vergleichen

STAHL-AUSFÜHRUNG

  • Wird hauptsächlich für selbstschmierendes Material genutzt, z.B. Messing
  • Verarbeitung von komplexen Profilen möglich
Verstellbare Führungsbuchsen Stahl-Ausführung T223 - © Schlenker Spannwerkzeuge

Klicken Sie auf Details, um dieses Produkt mit der Standardversion zu vergleichen

Verstellbare Führungsbuchsen Stahl-Ausführung T223 - © Schlenker Spannwerkzeuge
Verstellbare Führungsbuchsen Geschlossene Ausführung T223 - © Schlenker Spannwerkzeuge

GESCHLOSSENE AUSFÜHRUNG

  • Werden auf den genauen Nenndurchmesser des zu bearbeitenden Materials geschliffen
  • Kein Einstellen der Führungsbuchse notwendig
Verstellbare Führungsbuchsen Geschlossene Ausführung T223 - © Schlenker Spannwerkzeuge

Klicken Sie auf Details, um dieses Produkt mit der Standardversion zu vergleichen

Verstellbare Führungsbuchsen T223 - © Schlenker Spannwerkzeuge

VERLÄNGERTE FÜHRUNGSBUCHSEN

Schlenker Führungsbuchsen sind so konstruiert und gefertigt, dass sie höchste Präzision und Zuverlässigkeit bieten.
Durch ihren Einsatz verbessern Sie die Bearbeitungsqualität und Präzision Ihrer Maschinen erheblich.

VERWENDUNG VON VERLÄNGERTEN FÜHRUNGSBUCHSEN

Die verlängerten Führungsbuchsen dienen zur Werkstückführung und werden manuell über die Einstellmutter auf den Führungsdurchmesser eingestellt. Standardmäßig sind unsere Führungsbuchsen mit einem Hartmetalleinsatz ausgestattet, dies gewährleistet eine längere Lebensdauer und eine höhere Verschleißfestigkeit. Eine noch längere Rückzugbewegung des Materials und die Bearbeitung eines größeren Teilspektrums sind möglich. Verlängerte Führungsbuchsen haben eine bis zu 40 mm längere Führungsfläche und eine hohe Rundlaufgenauigkeit.

d Schaft-Ø
A Kopf-Ø
L Gesamtlänge
K Konuswinkel
G Gewinde
F Form
L1 Hartmetalllänge
Verlängerte Führungsbuchse T223 - © Schlenker Spannwerkzeuge

Artikel ø d
[mm]		 ø A
[mm]		 L
[mm]		 K
[Grad]		 G F
min. – max. [mm]		 L1
[mm]
I351 9 12,5 44 16 M8x0,75 0,8 – 4,5 a. A. a. A. 20
I352 11 14,5 53 16 M10x0,8 1,0 – 7,0 a. A. a. A. 25
F3001 11 14,5 53 16 M10x0,75 1,0 – 7,0 a. A. a. A. 25
I353 16 20,5 59 16 M14x1 1,0 – 10,5 a. A. a. A. 30
I353SR 16 20 57 16 M14x1 1,0 – 10,5 a. A. a. A. 30
F853 18 22 60 30 M16x1 1,0 – 12,0 a. A. a. A. 30
SD125R 18 22 60 30 M18x1 3,0 – 12,0 a. A. a. A. 30
T221 21 24 57,5 12 M18x1 3,0 – 13,0 a. A. a. A. 25
SNC15 21 24 57,5 12,5 M18x1 3,0 – 13,0 a. A. a. A. 25
I354 22 29 68 16 M19x1 2,0 – 14,5 a. A. a. A. 30/35
F391 22 29 68 16 M22x1 3,0 – 16,5 a. A. a. A. 30/35
TSG20R 23 28 72 16 M22x1 3,0 – 16,0 a. A. a. A. 30/35
F605 24 29,5 61 30 M24x1 2,0 – 17,0 a. A. a. A. 30/35
TD26 26 29 77 16 M25x1 2,0 – 19,0 a. A. a. A. 30/35/40
T223 28 34 82 16 M25x1 3,0 – 20,0 a. A. a. A. 30/35/40
T223 28 34 82 16 M27x1 22,0 a. A. a. A. 30/35/40
I357 28 38 81 30 M25x1 3,0 – 20,0 a. A. a. A. 30/35/40
I357 28 38 81 30 M27x1 22,0 a. A. a. A. 30/35/40
B230 30 35 59 16 M30x1 3,0 – 23,0 a. A. a. A. 30/35/40
T227 34 41 87,5 10 M34x1 3,0 – 26,0 a. A. a. A. 30/35/40
T229 42 49 82 16 M40x1 4,0 – 32,0 a. A. a. A. 30/35/40
TD32 42 48 82 20 M40x1 4,0 – 32,0 a. A. a. A. 30/35/40
ML36 44 51 82 16 M42x1 10,0 – 35,0 a. A. a. A. 30/35/40
FST38 48 54 82 16 M46x1 10,0 – 38,0 a. A. a. A. 30/35/40
FSL38 46 53 82 16 M45x1 10,0 – 38,0 a. A. a. A. 30/35/40
B240 48 54 81 10 M46x1 10,0 – 38,0 a. A. a. A. 30/35/40
B236 48 56 81 30 M48x1,25 10,0 – 38,0 a. A. a. A. 30/35/40
