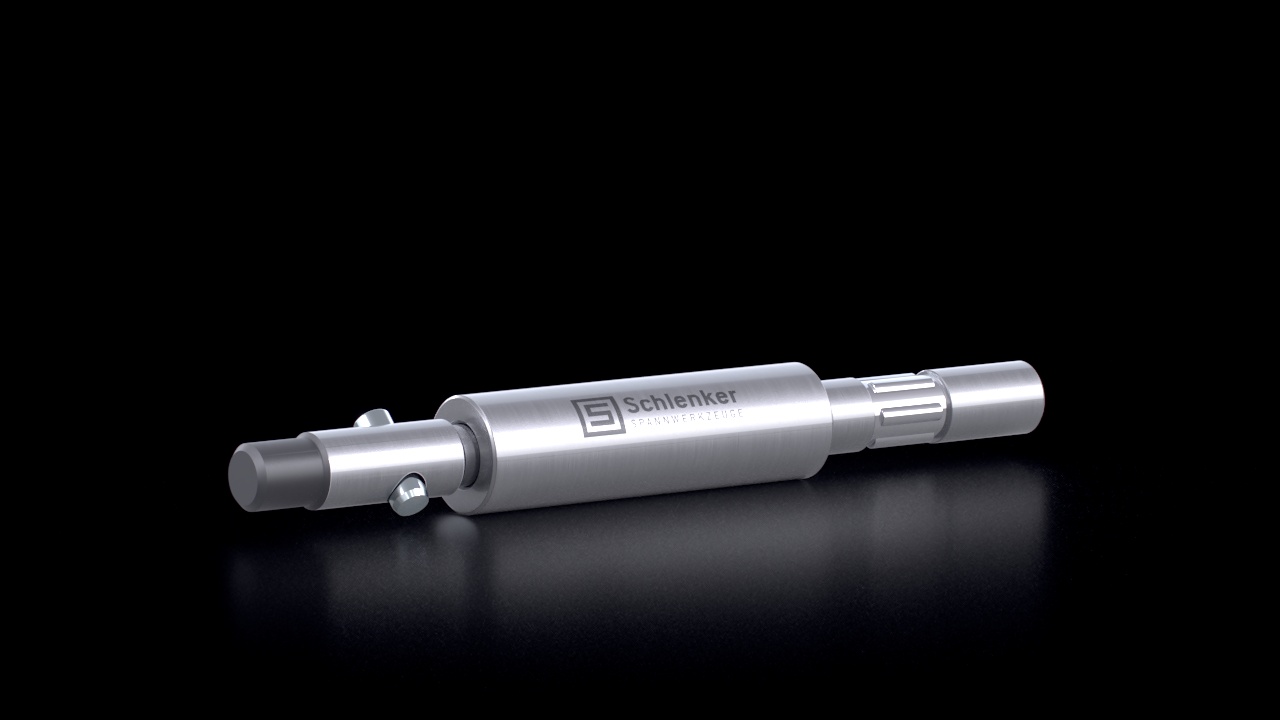

HSL LAGERUNGEN

Schlenker HSL Lagerungen sind so konstruiert und gefertigt, dass sie höchste Präzision und Zuverlässigkeit bieten.
Durch ihren Einsatz verbessern Sie die Bearbeitungsqualität und Präzision Ihrer Maschinen erheblich.

VERWENDUNG
AUSFÜHRUNGEN

VERWENDUNG VON HSL LAGERUNGEN

Die HSL Lagerungen werden in die Vorschubstange gepresst und bei Bedarf noch zusätzlich verstiftet. Das Befestigen der Spannhülsen auf den Lagerungen erfolgt über einen Querstift.

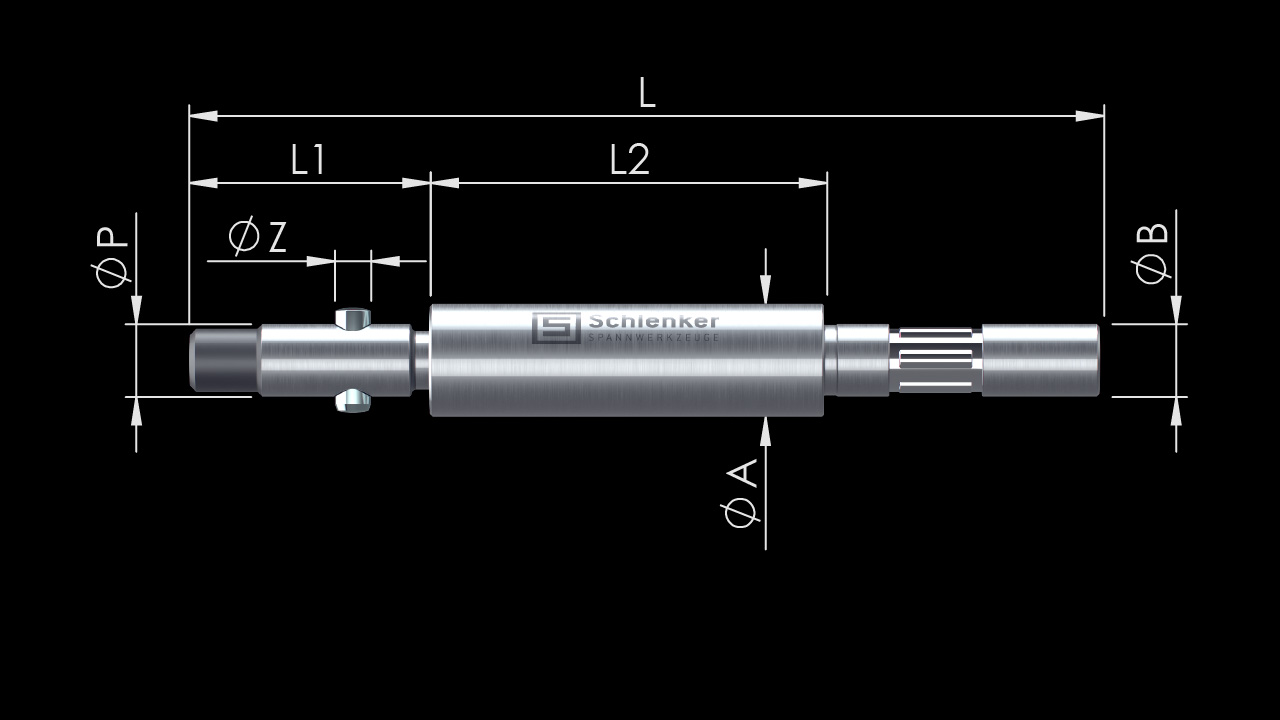

A Außen-Ø
B Schnittstelle Vorschubstange
P Passung-Ø
Z Querbohrung-Ø
L1 Länge L1
L2 Länge L2
L Gesamtlänge
Artikel Maschinenhersteller Ø A
[mm]
Ø B
[mm]
Ø P
[mm]
Ø Z
[mm]
L1
[mm]
L2
[mm]
L
[mm]
L10 HSL FMB, IEMCA, IRCO 10,5 8 7 4 26,5 43,5 100
L12 HSL FMB, IEMCA, IRCO 12,5 8 8 4 26,5 43,5 100
L13 HSL FMB, IEMCA, IRCO 13,5 8 8 4 26,5 43,5 100
L15 HSL FMB, IEMCA, IRCO, TRAUB 15 12 11 6 26,5 43,5 100
L16 HSL FMB, IEMCA, IRCO, TRAUB 16 12 11 6 26,5 43,5 100
L18 HSL FMB, IEMCA, IRCO, TRAUB 18 12 11 6 26,5 43,5 100
L20 HSL FMB, IEMCA, IRCO, TRAUB 20 17 14 8 39 47 116
L22 HSL FMB, IEMCA, IRCO, TRAUB 22 17 14 8 39 47 116
L25 HSL FMB, IEMCA, IRCO, TRAUB 25 20 20 8 41,5 47,5 119
L30 HSL FMB, IEMCA, IRCO, TRAUB 30 20 20 8 41,5 47,5 119
L32 HSL FMB, IEMCA, IRCO, TRAUB 32 20 20 8 41,5 47,5 119
L36 HSL FMB, IEMCA, IRCO, TRAUB 36 20 20 8 41,5 47,5 119

HSL LAGERUNGEN AUSFÜHRUNGEN

Unsere HSL Lagerungen werden in allen gängigen Lademagazinen eingesetzt. Sie zeichnen sich vor allem durch ihre Präzision und Haltbarkeit aus. Testen Sie unsere HSL Lagerungen und überzeugen Sie sich selbst.

STANDARD

  • Erhältlich in den Größen D10 bis D36

Klicken Sie das Produktbild an, um eine 360° Ansicht zu erhalten
