FÜHRUNGSBUCHSEN AUSRICHTDORNE

Schlenker Führungsbuchsen Ausrichtdorne sind so konstruiert und gefertigt, dass sie höchste Präzision und Zuverlässigkeit bieten.
Durch ihren Einsatz verbessern Sie die Bearbeitungsqualität und Präzision Ihrer Maschinen erheblich.

VERWENDUNG VON SDK AUSRICHTDORNEN

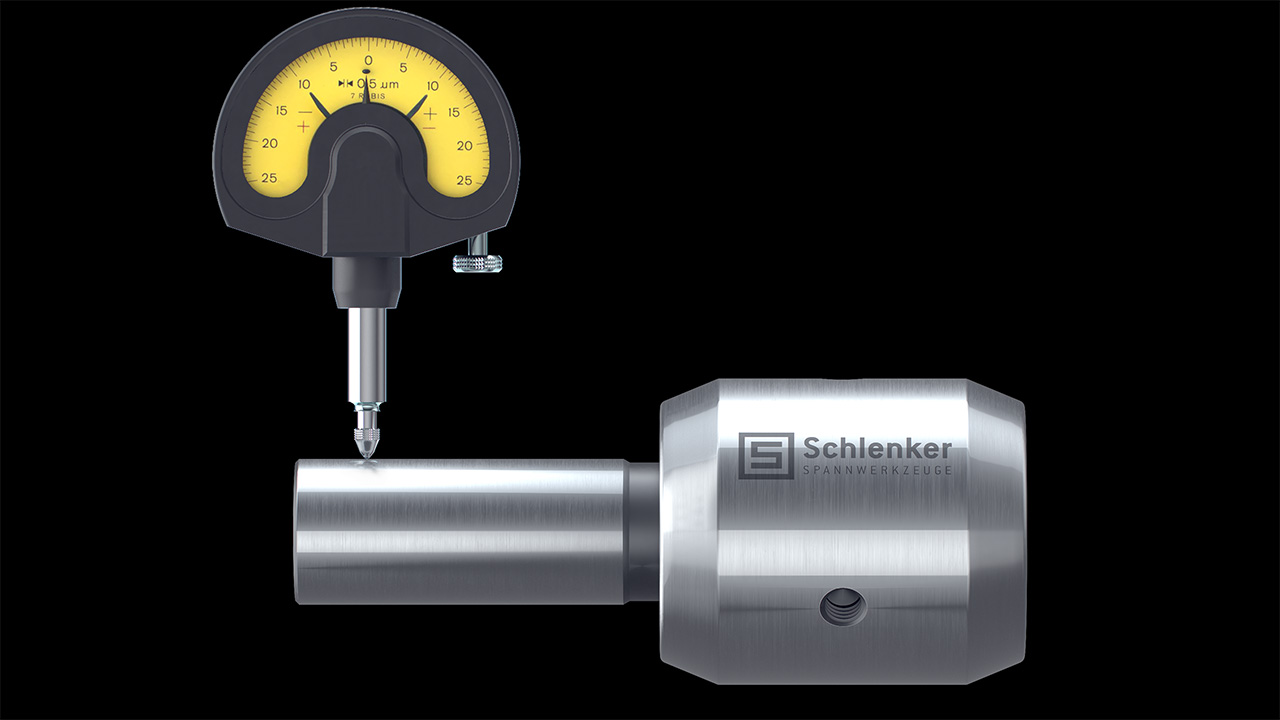

Die hochpräzisen Doppelkonus Führungsbuchsen SDK Ausrichtdorne eignen sich besonders gut zur Überprüfung des axialen bzw. des radialen Versatzes von Maschinenachsen oder auch um den Versatz von Hauptspindel zur Gegenspindel der Maschinengeometrie zu überprüfen. Des Weiteren werden Ausrichtdorne für die Überprüfung von Taumelschlag und Rundlauf der Haupt- bzw. Gegenspindel eingesetzt.

A Kopf-Ø
B Bund-Ø
L1 Länge L1
L Gesamtlänge
K Konuswinkel
SDK Alignment Mandrels SDK42 - © Schlenker Spannwerkzeuge

Artikel Ø A
[mm]		 Ø B
[mm]		 L1
[mm]		 L
[mm]		 K
[Grad]
SDK24 24 10 80 35 22,5
SDK28 28 15 80 40 22,5
SDK33 33 20 80 40 22,5
SDK42 42 25 100 50 22,5
SDK48 48 30 100 60 22,5

SDK AUSRICHTDORN AUSFÜHRUNG

Unsere Doppelkonus Führungsbuchsen SDK Ausrichtdorne werden in allen gängigen Maschinen eingesetzt. Sie zeichnen sich vor allem durch ihre Präzision und Haltbarkeit aus. Testen Sie unsere Doppelkonus Führungsbuchsen SDK Ausrichtdorne und überzeugen Sie sich selbst.

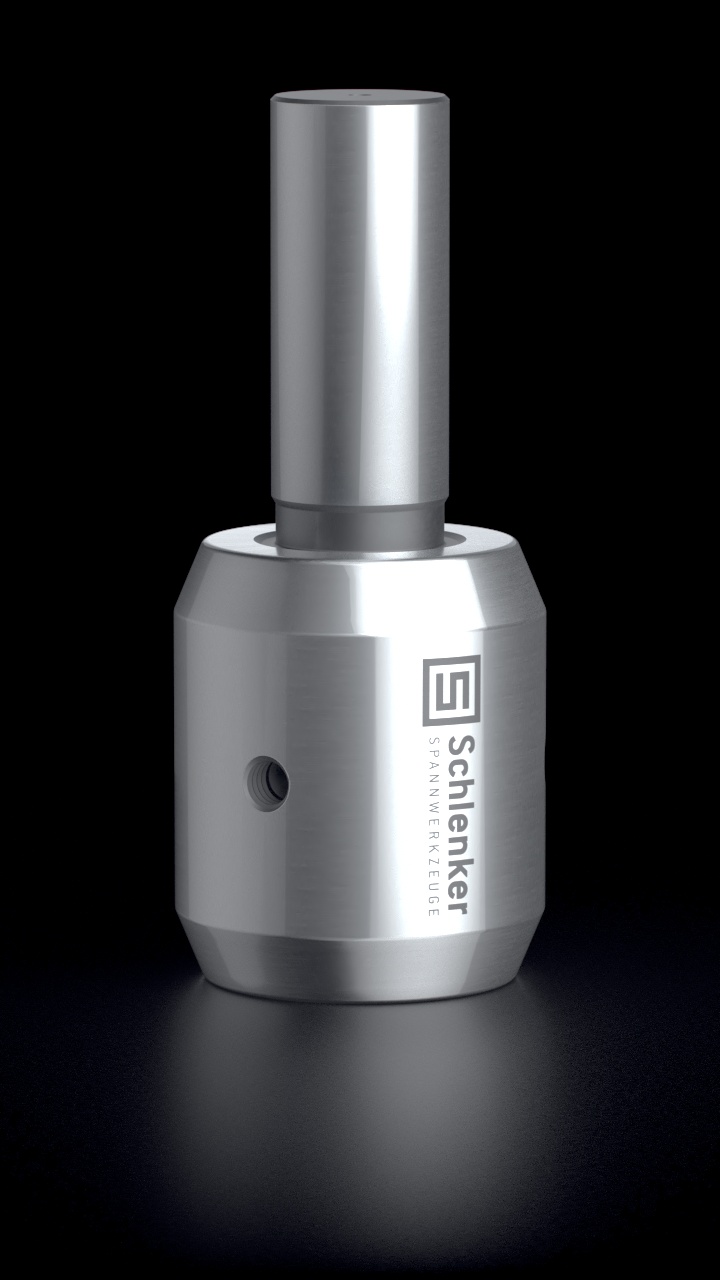

SDK AUSRICHTDORNE

  • Erhältlich für alle SDK Führungsbuchsen Typen aus unserem Sortiment

Klicken Sie das Produktbild an, um eine 360° Ansicht zu erhalten

VERWENDUNG VON SDK-T AUSRICHTDORNEN

Die hochpräzisen Doppelkonus Führungsbuchsen SDK-T Ausrichtdorne eignen sich besonders gut zur Überprüfung des axialen bzw. des radialen Versatzes von Maschinenachsen oder auch um den Versatz von Hauptspindel zur Gegenspindel der Maschinengeometrie zu überprüfen.
Des Weiteren werden Ausrichtdorne für die Überprüfung von Taumelschlag und Rundlauf der Haupt- bzw. Gegenspindel eingesetzt.

A Kopf-Ø
B Bund-Ø
L1 Länge L1
L Gesamtlänge
K Konuswinkel
SDK Alignment Mandrels SDK42 - © Schlenker Spannwerkzeuge

Artikel Ø A
[mm]		 Ø B
[mm]		 L1
[mm]		 L
[mm]		 K
[Grad]
SDK-T24 24 10 80 35 22
SDK-T28 28 15 80 40 22
SDK-T33 33 20 80 40 22
SDK-T42 42 25 100 50 22
SDK-T48 48 30 100 60 22
SDK-T51 51 35 100 60 22

SDK-T AUSRICHTDORN AUSFÜHRUNG

Unsere Doppelkonus Führungsbuchsen SDK-T Ausrichtdorne werden in allen gängigen Maschinen eingesetzt. Sie zeichnen sich vor allem durch ihre Präzision und Haltbarkeit aus. Testen Sie unsere Doppelkonus Führungsbuchsen SDK-T Ausrichtdorne und überzeugen Sie sich selbst.

SDK-T AUSRICHTDORNE

  • Erhältlich für alle SDK-T Führungsbuchsen Typen aus unserem Sortiment

Klicken Sie das Produktbild an, um eine 360° Ansicht zu erhalten

VERWENDUNG VON SZZ AUSRICHTDORNEN

Die hochpräzisen Zugführungsbuchsen SZZ Ausrichtdorne eignen sich besonders gut zur Überprüfung des axialen bzw. des radialen Versatzes von Maschinenachsen oder auch um den Versatz von Hauptspindel zur Gegenspindel der Maschinengeometrie zu überprüfen.
Des Weiteren werden Ausrichtdorne für die Überprüfung von Taumelschlag und Rundlauf der Haupt- bzw. Gegenspindel eingesetzt.

A Kopf-Ø
B Bund-Ø
L1 Länge L1
L Gesamtlänge
K Konuswinkel
G Gewinde
SZZ Alignment Mandrels SZZ36,7 - © Schlenker Spannwerkzeuge

Artikel Ø A
[mm]		 Ø B
[mm]		 L1
[mm]		 L
[mm]		 K
[Grad]		 G
SZZ26 26 10 80 35 12 M16x1,5
SZZ32,5 32,5 15 80 40 12 M21,5×2
SZZ36,7 36,7 20 80 40 12 M25x2
SZZ44 44 25 100 40 12 M30x2
SZZ54 54 30 100 50 12 M40x1,5
SZZ59 59 35 100 60 12 M44x1,5

SZZ AUSRICHTDORN AUSFÜHRUNG

Unsere Zugführungsbuchsen SZZ Ausrichtdorne werden in allen gängigen Maschinen eingesetzt. Sie zeichnen sich vor allem durch ihre Präzision und Haltbarkeit aus. Testen Sie unsere Zugführungsbuchsen SZZ Ausrichtdorne und überzeugen Sie sich selbst.

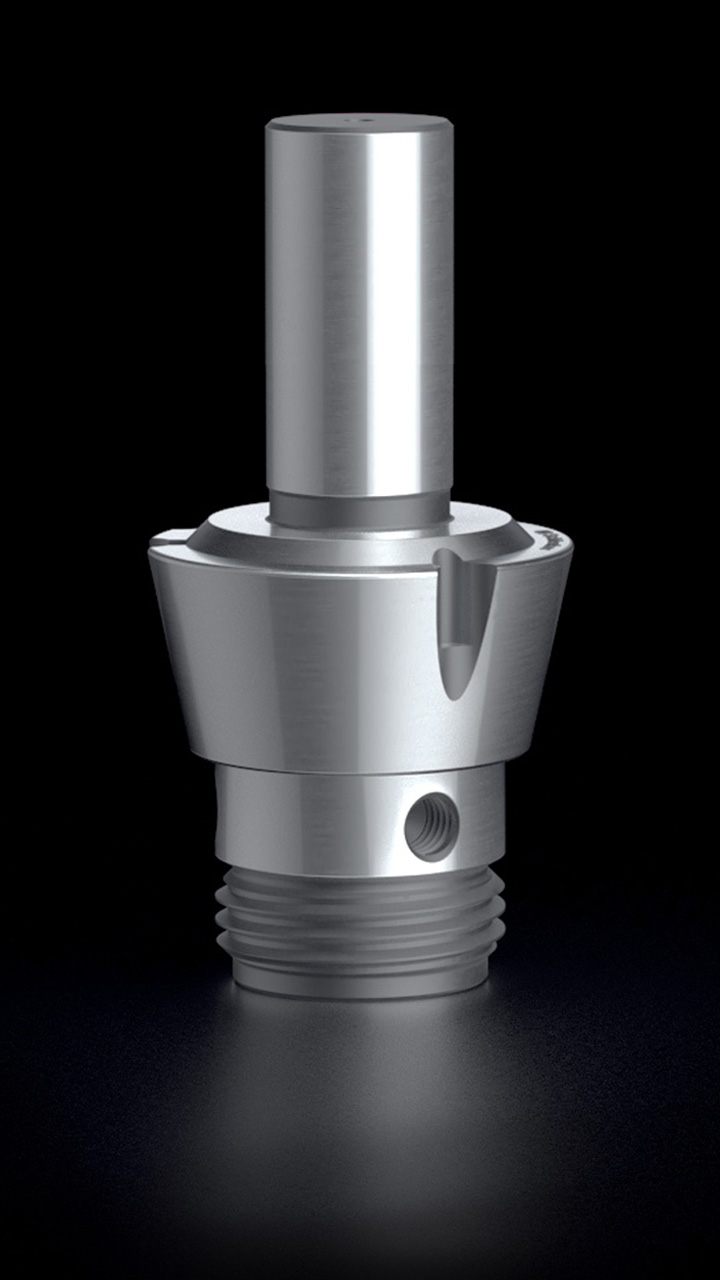

SZZ AUSRICHTDORNE

  • Erhältlich für alle SZZ Führungsbuchsen Typen aus unserem Sortiment

Klicken Sie das Produktbild an, um eine 360° Ansicht zu erhalten

VERWENDUNG VON VERSTELLBAREN FÜHRUNGSBUCHSEN AUSRICHTDORNEN

Die hochpräzisen verstellbaren Führungsbuchsen Ausrichtdorne eignen sich besonders gut zur Überprüfung des axialen bzw. des radialen Versatzes von Maschinenachsen oder auch um den Versatz von Hauptspindel zur Gegenspindel der Maschinengeometrie zu überprüfen.
Des Weiteren werden Ausrichtdorne für die Überprüfung von Taumelschlag und Rundlauf der Haupt- bzw. Gegenspindel eingesetzt.

d Schaft-Ø
A Kopf-Ø
B Bund-Ø
L1 Länge L1
L Gesamtlänge
K Konuswinkel
G Gewinde
Adjustable Guide Bush Alignment Mandrels T223 - © Schlenker Spannwerkzeuge

Artikel Ø d
[mm]		 Ø A
[mm]		 Ø B
[mm]		 L1
[mm]		 L
[mm]		 K
[Grad]		 G
I351 9 12,5 8 50 44 16 M8x0,75
I352 11 14,5 10 50 53 16 M10x0,8
F3001 11 14,5 10 50 53 16 M10x0,75
I353 16 20,5 14 50 59 16 M14x1
I353SR 16 20 14 50 57 16 M14x1
F853 18 22 16 70 60 30 M16x1
SD125R 18 22 16 70 60 30 M18x1
T221 21 24 18 70 57,5 12 M18x1
SNC15 21 24 18 70 57,5 12,5 M18x1
I354 22 29 20 100 68 16 M19x1
F391 22 29 20 100 68 16 M22x1
TSG20R 23 28 20 100 72 16 M22x1
F605 24 29,5 20 100 61 30 M24x1
TD26 26 29 20 100 77 16 M25x1
T223 28 34 22 100 82 16 M25x1
I357 28 38 22 100 81 30 M25x1
B230 30 35 22 100 59 16 M30x1
T227 34 41 25 100 87,5 10 M34x1
T229 42 49 25 100 82 16 M40x1
TD32 42 48 25 100 82 20 M40x1
ML36 44 51 30 150 82 16 M42x1
FST38 48 54 30 150 82 16 M46x1
FSL38 46 53 30 150 82 16 M45x1
B240 48 54 30 150 81 10 M46x1
B236 48 56 30 150 81 30 M48x1,25

VERSTELLBARE FÜHRUNGSBUCHSEN AUSRICHTDORNE AUSFÜHRUNG

Unsere verstellbaren Führungsbuchsen Ausrichtdorne werden in allen gängigen Maschinen eingesetzt. Sie zeichnen sich vor allem durch ihre Präzision und Haltbarkeit aus. Testen Sie unsere Verstellbare Ausrichtdorne und überzeugen Sie sich selbst.

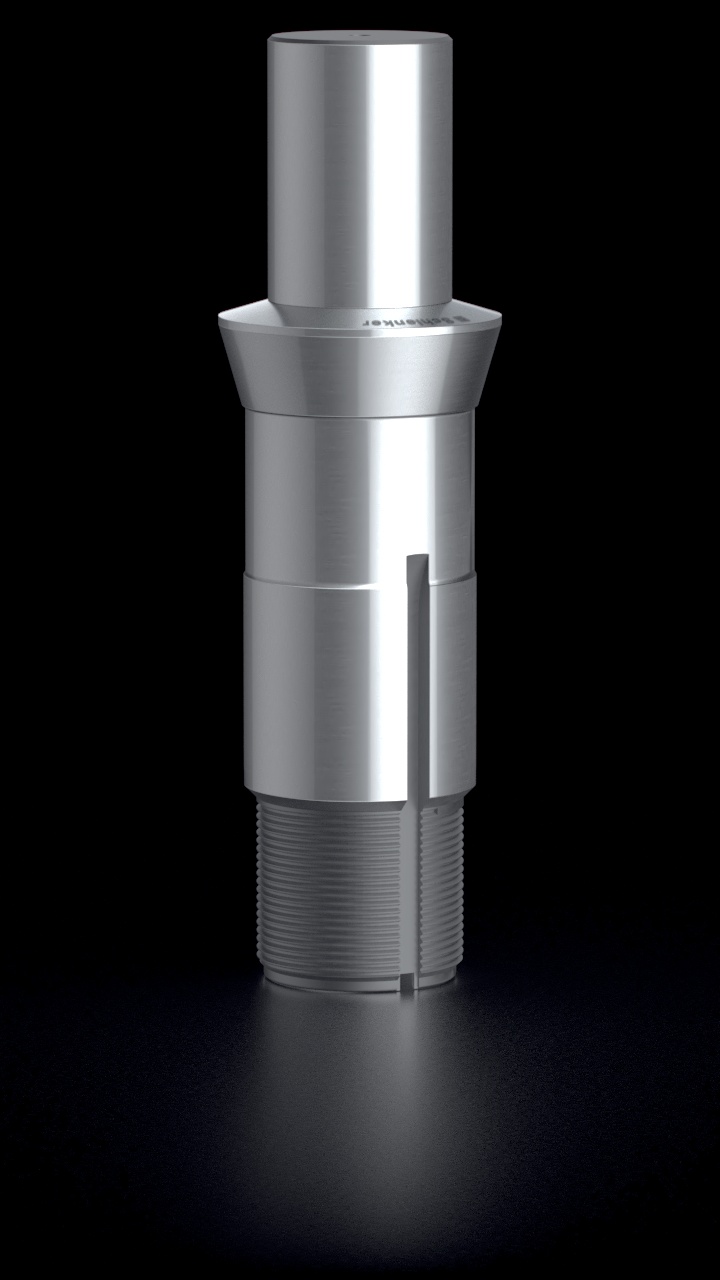

VERSTELLBARE FÜHRUNGSBUCHSEN AUSRICHTDORNE

  • Erhältlich für alle verstellbaren Führungsbuchsen Typen aus unserem Sortiment

Klicken Sie das Produktbild an, um eine 360° Ansicht zu erhalten
