GREIFERZANGEN

Schlenker Greiferzangen sind so konstruiert und gefertigt, dass sie höchste Präzision und Zuverlässigkeit bieten.
Durch ihren Einsatz verbessern Sie die Bearbeitungsqualität und Präzision Ihrer Maschinen erheblich.

VERWENDUNG VON GREIFERZANGEN

Greiferzangen sind für alle gängigen Drehautomaten lieferbar.

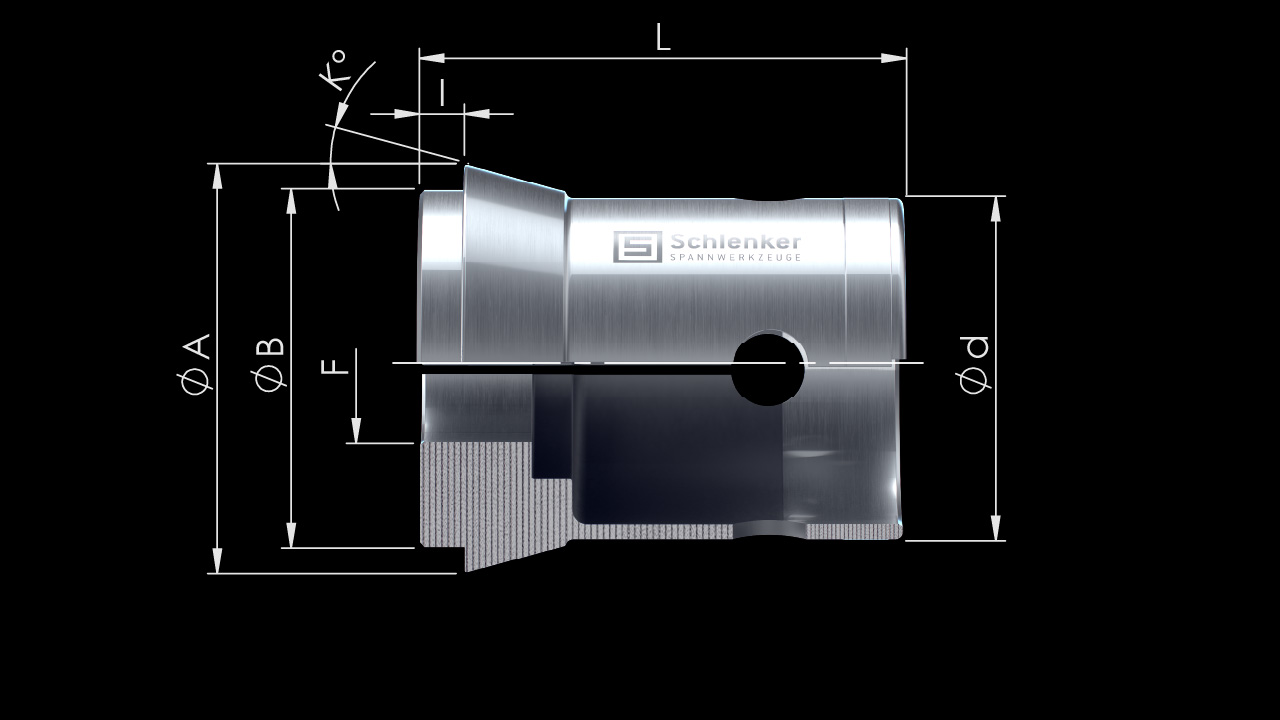

d Schaft-Ø
A Kopf-Ø
B Bund-Ø
l Bundlänge
L Gesamtlänge
K Konuswinkel
F Form
Greiferzangen G721 TK721 - © Schlenker Spannwerkzeuge
Artikel ø d
[mm]
ø A
[mm]
ø B
[mm]
I
[mm]
L
[mm]
K
[Grad]
Typ F
min. – max. [mm]
75-81.1410 Gewinde
M10x1
14 11 3 23 15 GAUTHIER 1,0 – 6,0 a. A. a. A.
75-14.0498 Gewinde
M12x1
18 12 3 23 15 GAUTHIER 1,0 – 8,0 a. A. a. A.
M105 12 14,5 10,5 6 21 16 STROHM 1,0 – 8,5 a. A. a. A.
M105
Vorbau
12 14,5 10,5 variabel variabel 16 STROHM 3,0 – 8,0 a. A. a. A.
M125 15 17 13 2 17 16 STROHM 1,0 – 10,0 a. A. a. A.
M125
Vorbau
15 17 13 variabel variabel 16 STROHM 1,0 – 10,0 a. A. a. A.
G694
694285
16 19 13 2,5 22 15 TRAUB 1,0 – 10,0 a. A. a. A.
M205 24 28 22 6 36 16 STROHM 2,0 – 19,0 a. A. a. A.
M612 35 40 32 6 46 15 TNS28 1,0 – 29,0 a. A. a. A.
GM612 35 40 32 6 46 15 MANURHIN K’MX 1,0 – 30,0 a. A. a. A.
G721 46 55 48 6 65 15 TNS30/42 1,0 – 42,0 a. A. a. A.
G722 44,5 54 42 8,5 64 15 3,0 – 37,0 a. A. a. A.
G952 61,5 71,5 62 6 65 15 TNM65 5,0 – 59,0 a. A. a. A.

GREIFERZANGEN OPTIONEN

Wir bieten eine breite Palette von Optionen für unsere Greiferzangen an. Ganz gleich, ob Sie Ihre Arbeit vereinfachen, Ihre Produktionsqualität verbessern oder eine kundenspezifische Produktionsanforderung erfüllen möchten. Testen Sie unsere Greiferzangen und überzeugen Sie sich selbst.

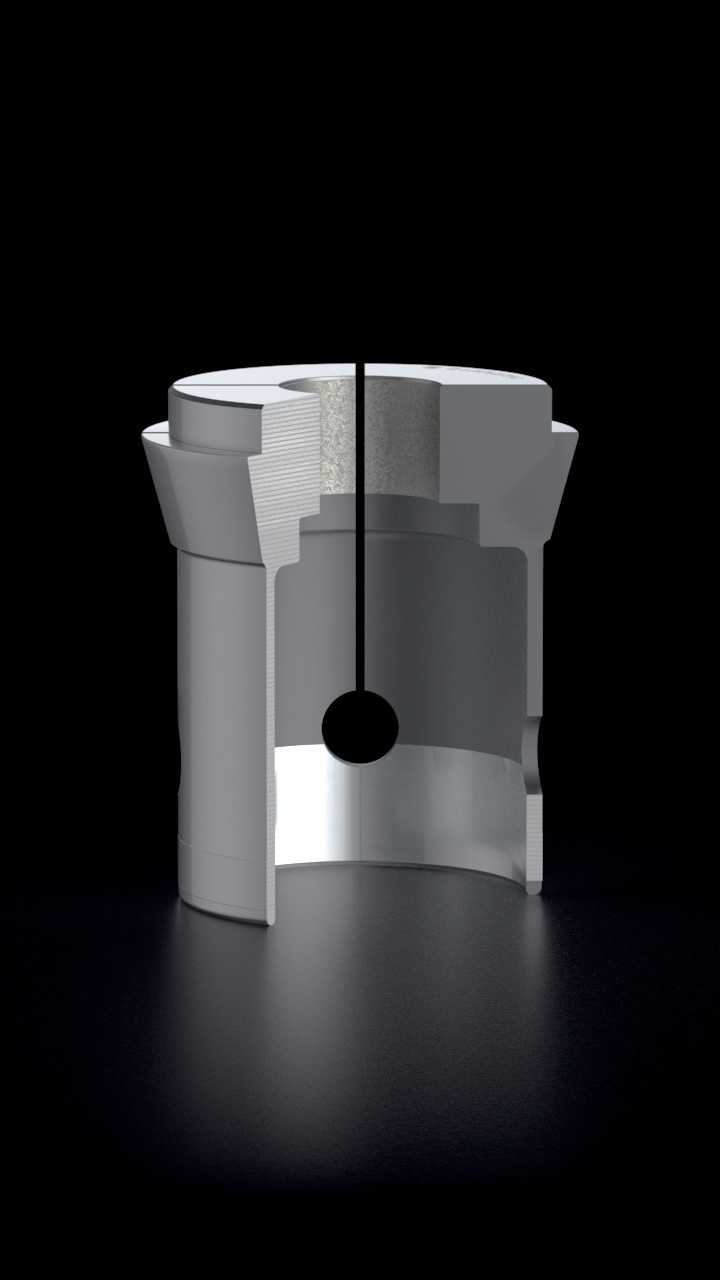

GREIFERZANGEN SPANNFLÄCHENAUSFÜHRUNGEN

Greiferzangen Glatt G721 - © Schlenker Spannwerkzeuge

GLATT – STANDARD

  • Standard Greiferzange
Greiferzangen Glatt G721 - © Schlenker Spannwerkzeuge

Klicken Sie auf Details, um dieses Produkt genauer anzuschauen

HM-BESCHICHTUNG

  • HM-Beschichtung bei allen Formen möglich
  • Angeraute Oberfläche
  • Höhere Haltekraft
  • Mehrfach / nachträglich beschichtbar
Greiferzangen HM-Beschichtung G721 - © Schlenker Spannwerkzeuge

Klicken Sie auf Details, um dieses Produkt mit der Standardversion zu vergleichen

Greiferzangen HM-Beschichtung G721 - © Schlenker Spannwerkzeuge

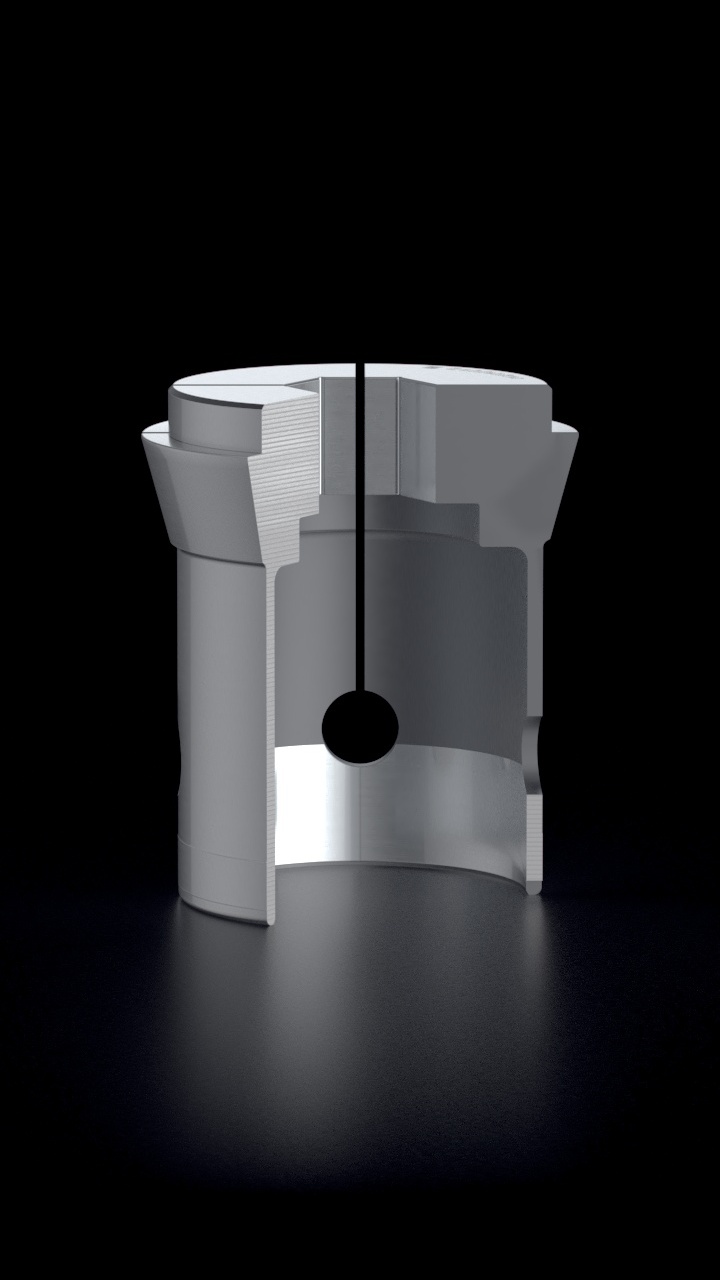

GREIFERZANGEN FORMEN

Greiferzangen Vierkant G721 - © Schlenker Spannwerkzeuge

VIERKANT

  • Geeignet zum Spannen von Vierkantmaterial
Greiferzangen Vierkant G721 - © Schlenker Spannwerkzeuge

Klicken Sie auf Details, um dieses Produkt mit der Standardversion zu vergleichen

SECHSKANT

  • Geeignet zum Spannen von Sechskantmaterial
Greiferzangen Sechskant G721 - © Schlenker Spannwerkzeuge

Klicken Sie auf Details, um dieses Produkt mit der Standardversion zu vergleichen

Greiferzangen Sechskant G721 - © Schlenker Spannwerkzeuge

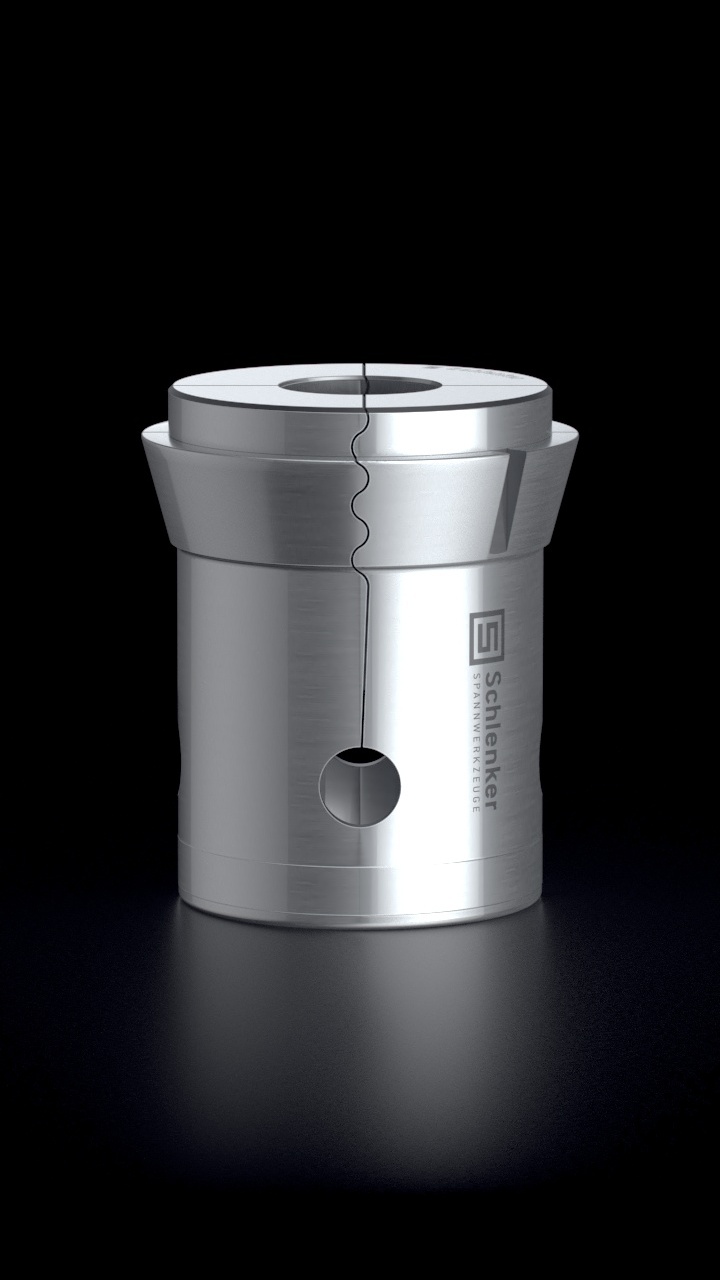

GREIFERZANGEN SCHLITZAUSFÜHRUNGEN

Greiferzangen S-Schlitz G721 - © Schlenker Spannwerkzeuge

S-SCHLITZ

  • Hohe und gleichmäßige Spannkraft
  • Schonenderes Spannen auf dem zu verarbeitenden Material
  • Alternativ verwendbar auch bei Profilmaterial (Eckenspannung)
  • Keine Verschmutzung in der Spannzange, da diese nahezu komplett schließt
  • Einfach zu reinigen nach dem Einsatz
Greiferzangen S-Schlitz G721 - © Schlenker Spannwerkzeuge

Klicken Sie auf Details, um dieses Produkt mit der Standardversion zu vergleichen

L-SCHLITZ

  • Hohe und gleichmäßige Spannkraft
  • Schonenderes Spannen auf dem zu verarbeitenden Material
  • Alternativ verwendbar auch bei Profilmaterial (Eckenspannung)
  • Keine Verschmutzung in der Spannzange, da diese nahezu komplett schließt
  • Einfach zu reinigen nach dem Einsatz
  • Ideal zum Spannen bei kurzen Spannflächen
Greiferzangen L-Schlitz G721 - © Schlenker Spannwerkzeuge

Klicken Sie auf Details, um dieses Produkt mit der Standardversion zu vergleichen

Greiferzangen L-Schlitz G721 - © Schlenker Spannwerkzeuge
Greiferzangen W-Schlitz G721 - © Schlenker Spannwerkzeuge

W-SCHLITZ

  • Hohe und gleichmäßige Spannkraft
  • Schonenderes Spannen auf dem zu verarbeitenden Material
  • Alternativ verwendbar auch bei Profilmaterial (Eckenspannung)
  • Keine Verschmutzung in der Spannzange, da diese nahezu komplett schließt
  • Einfach zu reinigen nach dem Einsatz
Greiferzangen W-Schlitz G721 - © Schlenker Spannwerkzeuge

Klicken Sie auf Details, um dieses Produkt mit der Standardversion zu vergleichen

Z-SCHLITZ

  • Hohe und gleichmäßige Spannkraft
  • Schonenderes Spannen auf dem zu verarbeitenden Material
  • Alternativ verwendbar auch bei Profilmaterial (Eckenspannung)
  • Keine Verschmutzung in der Spannzange, da diese nahezu komplett schließt
  • Einfach zu reinigen nach dem Einsatz
Greiferzangen Z-Schlitz G721 - © Schlenker Spannwerkzeuge

Klicken Sie auf Details, um dieses Produkt mit der Standardversion zu vergleichen

Greiferzangen Z-Schlitz G721 - © Schlenker Spannwerkzeuge
Greiferzangen Dünn geschlitzt G721 - © Schlenker Spannwerkzeuge

DÜNN GESCHLITZT

  • Schonenderes Spannen auf dem zu verarbeitenden Material
  • Keine Verschmutzung in der Spannzange, da diese nahezu komplett schließt
  • Zu empfehlen bei Kleinstbohrungen
Greiferzangen Dünn geschlitzt G721 - © Schlenker Spannwerkzeuge

Klicken Sie auf Details, um dieses Produkt mit der Standardversion zu vergleichen

GREIFERZANGEN POSITIONIERUNG

Greiferzangen Nut im Schaft G721 - © Schlenker Spannwerkzeuge

NUT IM SCHAFT

  • Die Nut wird am Schaft der Spannzange angebracht
  • Dient zur Arretierung der Spannzange in der Maschine bei Sonder- sowie Vierkant- und Sechskantformen
Greiferzangen Nut im Schaft G721 - © Schlenker Spannwerkzeuge

Klicken Sie auf Details, um dieses Produkt mit der Standardversion zu vergleichen

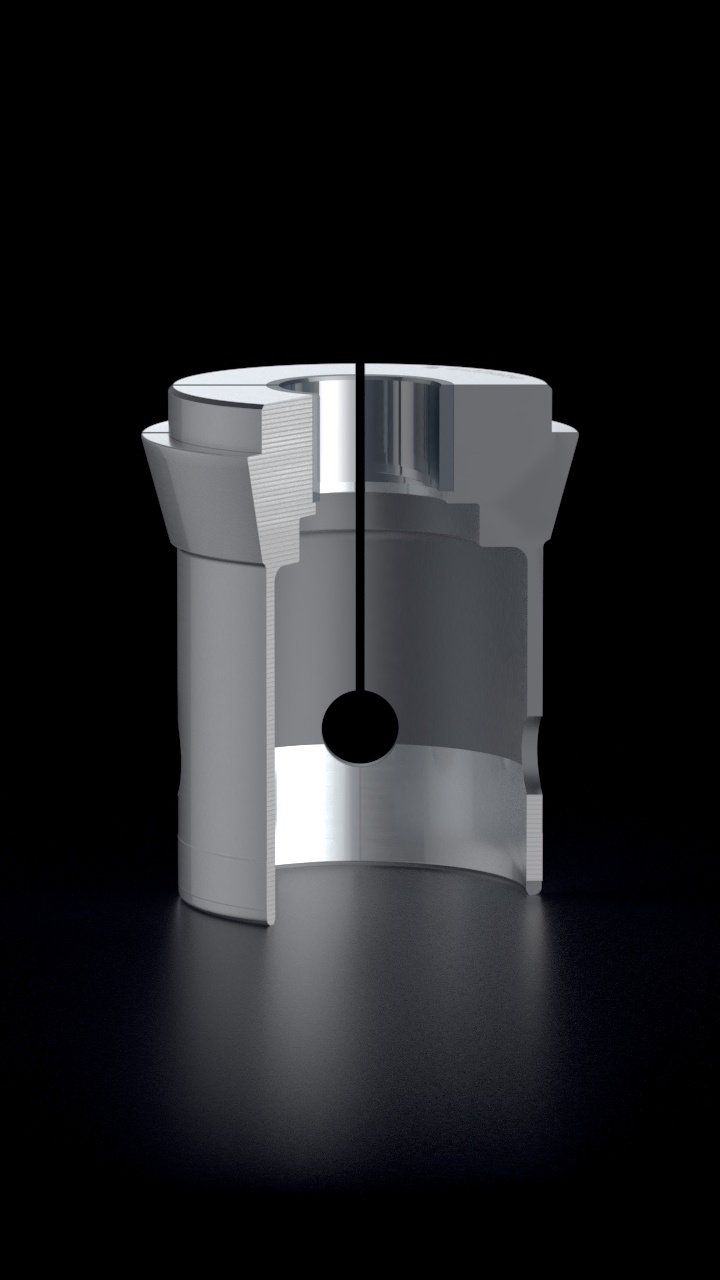

GREIFERZANGEN VERSCHLEISSREDUZIERUNG

Greiferzangen HM-Einsatz G721 - © Schlenker Spannwerkzeuge

HM-EINSATZ

  • Hohe Verschleißfestigkeit
  • Verhindert Druckstellen am Werkstück
  • Höhere Standzeit
Greiferzangen HM-Einsatz G721 - © Schlenker Spannwerkzeuge

Klicken Sie auf Details, um dieses Produkt mit der Standardversion zu vergleichen

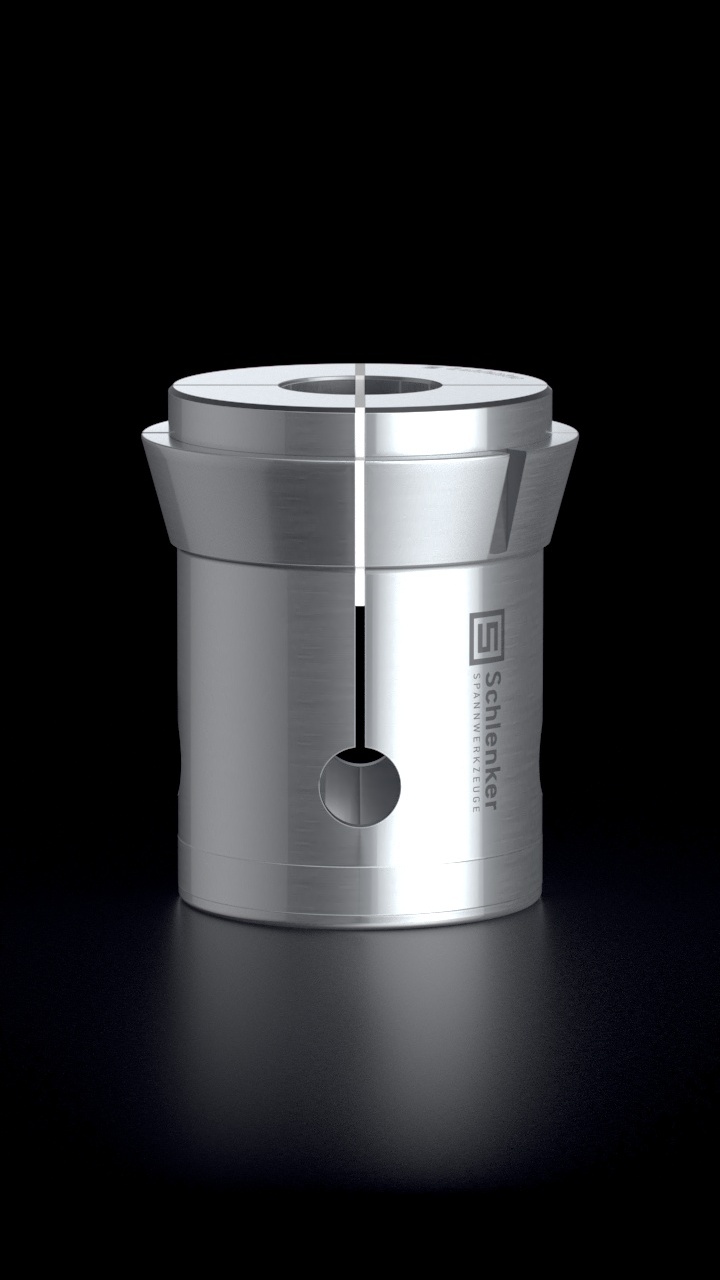

GREIFERZANGEN ZUSATZAUSFÜHRUNGEN

Greiferzangen Glatt G721 - © Schlenker Spannwerkzeuge

UP-AUSFÜHRUNG

  • Höhere Rundlaufgenauigkeit
Greiferzangen Glatt G721 - © Schlenker Spannwerkzeuge

Klicken Sie auf Details, um dieses Produkt mit der Standardversion zu vergleichen

UUP-AUSFÜHRUNG

  • Höchste Rundlaufgenauigkeit
Greiferzangen Glatt G721 - © Schlenker Spannwerkzeuge

Klicken Sie auf Details, um dieses Produkt mit der Standardversion zu vergleichen

Greiferzangen Glatt G721 - © Schlenker Spannwerkzeuge
Greiferzangen Vulkanisiert G721 - © Schlenker Spannwerkzeuge

VULKANISIERT

  • Verbessertes Schmutzverhalten, da Eindringen von Spänen verhindert wird
  • Der gesamte Schlitzbereich kann vulkanisiert werden
  • Mehrfach / nachträglich anbringbar
  • Nicht verwendbar bei einer Hochdruckspülung in der Maschine
Greiferzangen Vulkanisiert G721 - © Schlenker Spannwerkzeuge

Klicken Sie auf Details, um dieses Produkt mit der Standardversion zu vergleichen

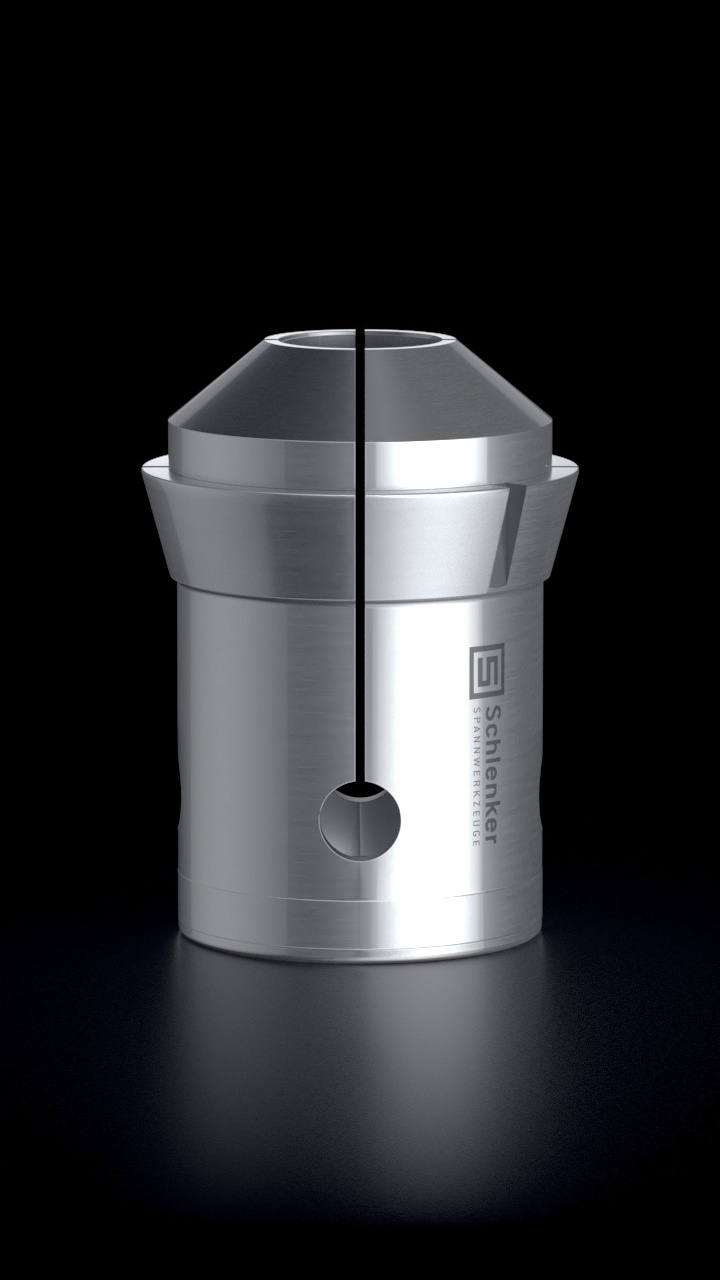

GREIFERZANGEN AUSFÜHRUNGEN

Greiferzangen Vorbau G721 - © Schlenker Spannwerkzeuge

VORBAU

  • Zum Abgreifen der Werkstücke auf der Gegenspindel
  • Bessere Zugänglichkeit zum bearbeitenden Werkstück
Greiferzangen Vorbau G721 - © Schlenker Spannwerkzeuge

Klicken Sie auf Details, um dieses Produkt mit der Standardversion zu vergleichen
