VORBAUZUGSPANNZANGEN SW&B

Schlenker Vorbauzugspannzangen SW&B sind so konstruiert und gefertigt, dass sie höchste Präzision und Zuverlässigkeit bieten.
Durch ihren Einsatz verbessern Sie die Bearbeitungsqualität und Präzision Ihrer Maschinen erheblich.

VERWENDUNG
OPTIONEN

VERWENDUNG VON VORBAUZUGSPANNZANGEN SW&B

Vorbauzugspannzangen SW&B dienen der Werkstückspannung und werden in allen gängigen Schleifmaschinen, Teilapparaten und Nachdrehbänken eingesetzt.
Das Spannen erfolgt durch das Zurückziehen der Zugspannzange in die Spannzangenaufnahme.

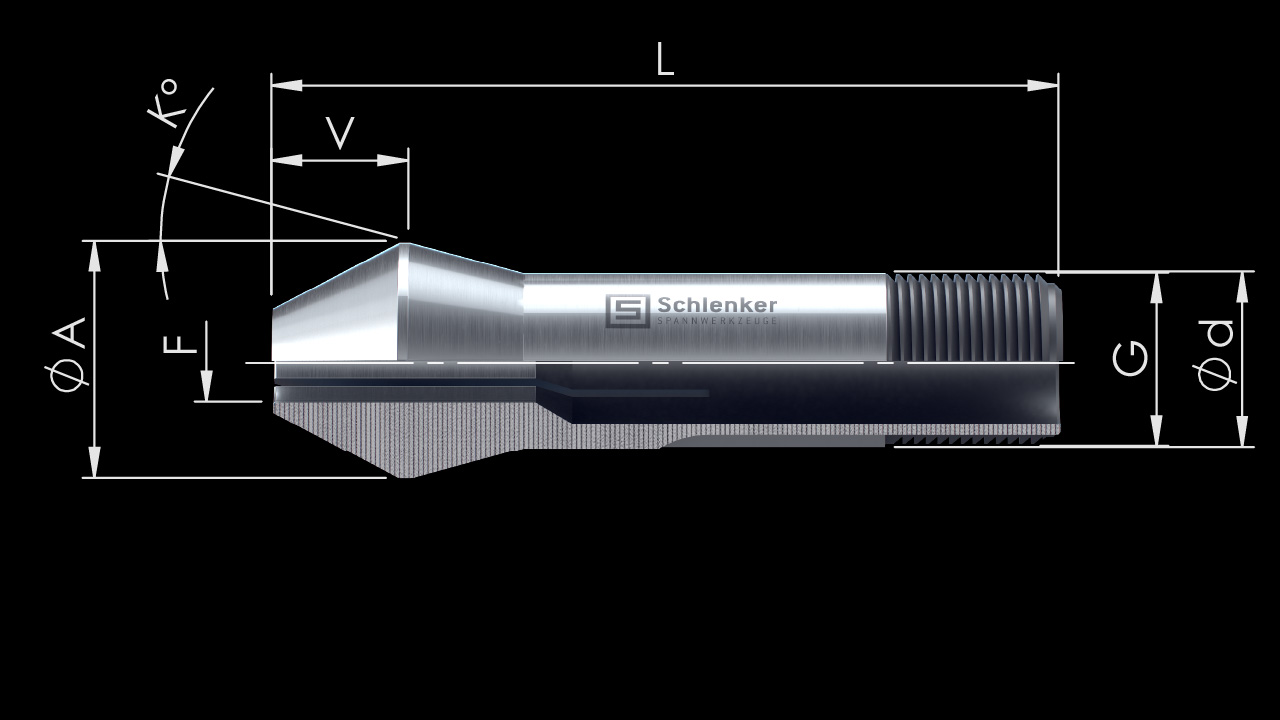

d Schaft-Ø
A Kopf-Ø
V Vorbaulänge
L Gesamtlänge
K Konuswinkel
G Gewinde
F Form
Artikel ø d
[mm]
ø A
[mm]
V
[mm]
L
[mm]
K
[Grad]
G F
min. – max. [mm]
Stufenbohrung
SW12
E318
12 16 8,8 52 15 Ø11,75×1,25
45°/5°
0,5 – 8,0 a. A. a. A.
SW12
E318
12 16 8,8 52 15 Ø11,75×1,25
45°/5°
8,01 – 10,0 a. A. a. A. a. A.
SW15
E321
15 20,2 12 67 15 Ø14,75×1,25
45°/5°
0,5 – 10,5 a. A. a. A.
SW15
E321
15 20,2 12 67 15 Ø14,75×1,25
45°/5°
10,51 – 12,5 a. A. a. A. a. A.
SW20
E349
20 26,3 15,5 84,5 15 Ø19,7×1,666
45°/5°
0,5 – 14,5 a. A. a. A.
SW20
E349
20 26,3 15,5 84,5 15 Ø19,7×1,666
45°/5°
14,51 – 16,0 a. A. a. A. a. A.
SW25
E364
25 33,7 19,5 112 15 Ø24,7×1,693
45°/5°
1,0 – 18,0 a. A. a. A.
SW25
E364
25 33,7 19,5 112 15 Ø24,7×1,693
45°/5°
18,01 – 25,0 a. A. a. A. a. A.
B32 32 40 24 124 15 Ø29,7×1,693
45°/5°
10,0 – 24,0 a. A. a. A.
B32 32 40 24 124 15 Ø29,7×1,693
45°/5°
24,01 – 28,0 a. A. a. A. a. A.
B32/45 32 53 32,5 148,5 15 Ø29,7×1,693
45°/5°
5,0 – 24,0 a. A. a. A.
B32/45 32 53 32,5 148,5 15 Ø29,7×1,693
45°/5°
24,01 – 40,0 a. A. a. A. a. A.

VORBAUZUGSPANNZANGEN SW&B OPTIONEN

Wir bieten eine breite Palette von Optionen für unsere Vorbauzugspannzangen SW&B an. Ganz gleich, ob Sie Ihre Arbeit vereinfachen, Ihre Produktionsqualität verbessern oder eine kundenspezifische Produktionsanforderung erfüllen möchten. Testen Sie unsere Vorbauzugspannzangen SW&B und überzeugen Sie sich selbst.

SPANNFLÄCHENAUSFÜHRUNGEN
Formen
Schlitzausführungen
Verschleißreduzierung
Zusatzausführungen
Einsatzbacken

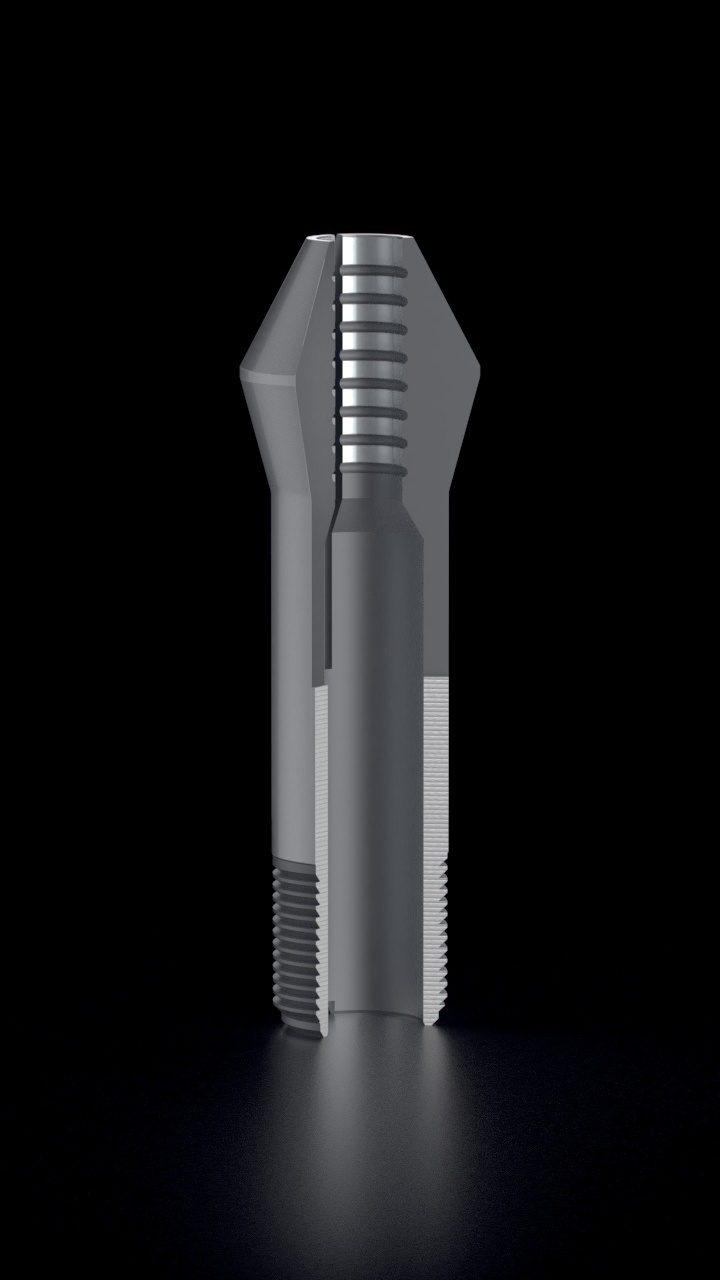

VORBAUZUGSPANNZANGEN SW&B SPANNFLÄCHENAUSFÜHRUNGEN

Alle Optionen

GLATT – STANDARD

  • Standard Vorbauzugspannzange
Details

Klicken Sie auf Details, um dieses Produkt genauer anzuschauen

GERILLT

  • Mit zusätzlichen Querrillen
Details

Klicken Sie auf Details, um dieses Produkt mit der Standardversion zu vergleichen

HM-BESCHICHTUNG

  • HM-Beschichtung bei allen Formen möglich
  • Angeraute Oberfläche
  • Höhere Haltekraft
  • Mehrfach / nachträglich beschichtbar
Details

Klicken Sie auf Details, um dieses Produkt mit der Standardversion zu vergleichen

VERLÄNGERTE SPANNFLÄCHE

  • Anwendung bei langen Werkstücken mit mehrfachem Einstich möglich
  • Höhere Umschlingung am Werkstücksumfang, dadurch mehr Kraft zum Spannen
  • Stabilere Spannung bei langen Werkstücken
Details

Klicken Sie auf Details, um dieses Produkt mit der Standardversion zu vergleichen

VERKÜRZTE SPANNFLÄCHE

  • Einsatz bei Werkstücken, deren Geometrie nach dem zu spannenden Durchmesser nicht beschädigt werden soll
  • Anwendung bei kurzen Werkstücken, um den Ausstoßer an den Spanndurchmesser zu führen
Details

Klicken Sie auf Details, um dieses Produkt mit der Standardversion zu vergleichen

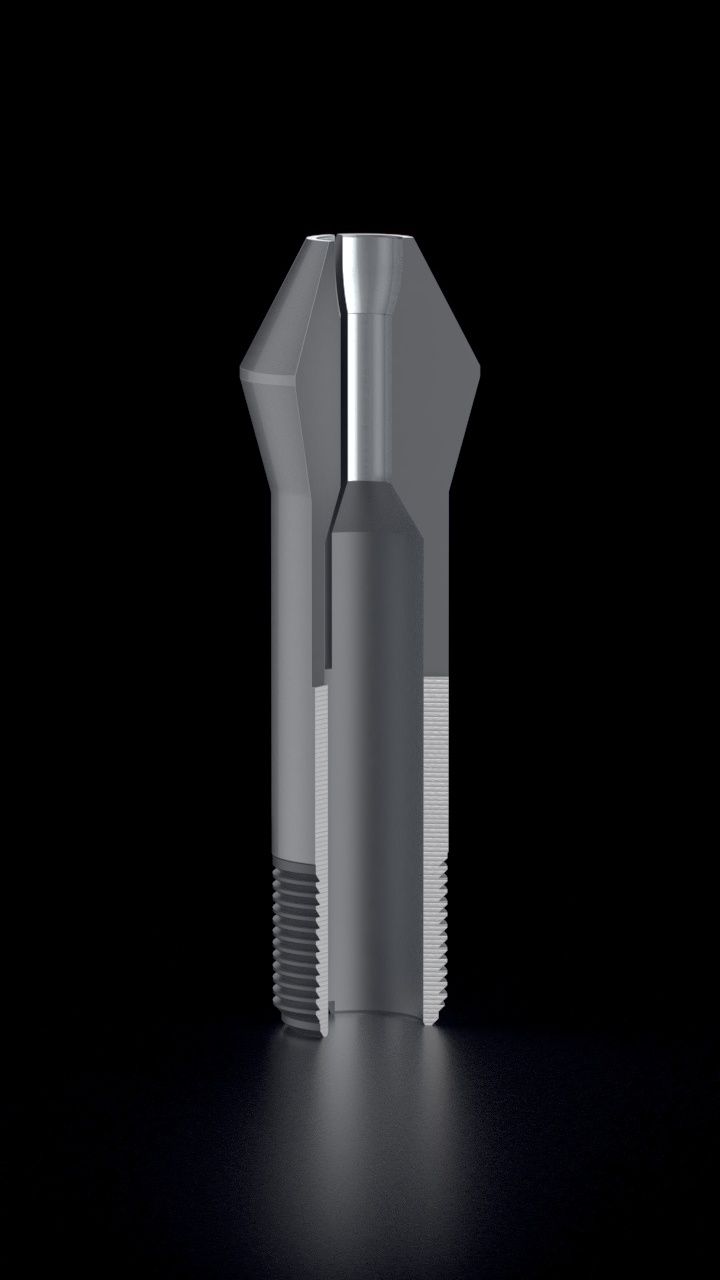

VORBAUZUGSPANNZANGEN SW&B FORMEN

Alle Optionen

VIERKANT

  • Geeignet zum Spannen von Vierkantmaterial
Details

Klicken Sie auf Details, um dieses Produkt mit der Standardversion zu vergleichen

SECHSKANT

  • Geeignet zum Spannen von Sechskantmaterial
Details

Klicken Sie auf Details, um dieses Produkt mit der Standardversion zu vergleichen

SONDERPROFILE

  • Jegliche Profile durch Senk- oder Drahterodieren realisierbar
  • Profile können individuell an das Werkstück angepasst werden
Details

Klicken Sie auf Details, um dieses Produkt mit der Standardversion zu vergleichen

SONDERKONTUREN

  • Komplexe Konturen durch Hartfräsen, Hartdrehen und Schleifen realisierbar
  • Bereits bei kleinsten Durchmessern ab 0,2 mm möglich
Details

Klicken Sie auf Details, um dieses Produkt mit der Standardversion zu vergleichen

EXZENTRISCH

  • Exzentrische Bohrung kann individuell nach Anwendung erodiert werden
  • Durchgehende oder abgesetzte Bohrung ist möglich
Details

Klicken Sie auf Details, um dieses Produkt mit der Standardversion zu vergleichen

STUFEN

  • Stufenbohrungen eignen sich zum gleichzeitigen Spannen von mehreren Durchmessern eines Werkstücks
  • Sehr hohe Genauigkeit, da beide Stufen in einem ausgeschliffen werden
Details

Klicken Sie auf Details, um dieses Produkt mit der Standardversion zu vergleichen

INNEN KONISCH

  • Zum Abgreifen von konischen Werkstücken
  • Der Spannzangenwinkel wird genau auf das Werkstück abgestimmt
Details

Klicken Sie auf Details, um dieses Produkt mit der Standardversion zu vergleichen

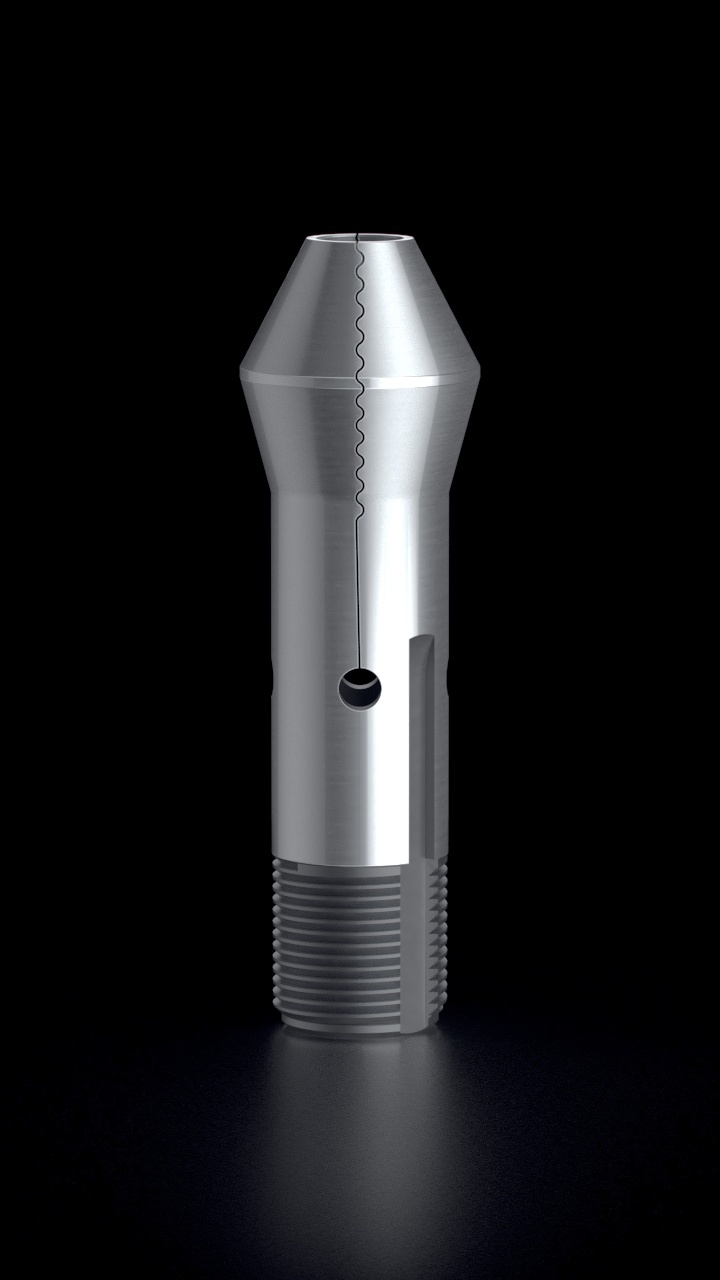

VORBAUZUGSPANNZANGEN SW&B SCHLITZAUSFÜHRUNGEN

Alle Optionen

S-SCHLITZ

  • Hohe und gleichmäßige Spannkraft
  • Schonenderes Spannen auf dem zu verarbeitenden Material
  • Alternativ verwendbar auch bei Profilmaterial (Eckenspannung)
  • Keine Verschmutzung in der Spannzange, da diese nahezu komplett schließt
  • Einfach zu reinigen nach dem Einsatz
Details

Klicken Sie auf Details, um dieses Produkt mit der Standardversion zu vergleichen

L-SCHLITZ

  • Hohe und gleichmäßige Spannkraft
  • Schonenderes Spannen auf dem zu verarbeitenden Material
  • Alternativ verwendbar auch bei Profilmaterial (Eckenspannung)
  • Keine Verschmutzung in der Spannzange, da diese nahezu komplett schließt
  • Einfach zu reinigen nach dem Einsatz
  • Ideal zum Spannen bei kurzen Spannflächen
Details

Klicken Sie auf Details, um dieses Produkt mit der Standardversion zu vergleichen

W-SCHLITZ

  • Hohe und gleichmäßige Spannkraft
  • Schonenderes Spannen auf dem zu verarbeitenden Material
  • Alternativ verwendbar auch bei Profilmaterial (Eckenspannung)
  • Keine Verschmutzung in der Spannzange, da diese nahezu komplett schließt
  • Einfach zu reinigen nach dem Einsatz
Details

Klicken Sie auf Details, um dieses Produkt mit der Standardversion zu vergleichen

Z-SCHLITZ

  • Hohe und gleichmäßige Spannkraft
  • Schonenderes Spannen auf dem zu verarbeitenden Material
  • Alternativ verwendbar auch bei Profilmaterial (Eckenspannung)
  • Keine Verschmutzung in der Spannzange, da diese nahezu komplett schließt
  • Einfach zu reinigen nach dem Einsatz
Details

Klicken Sie auf Details, um dieses Produkt mit der Standardversion zu vergleichen

DÜNN GESCHLITZT

  • Schonenderes Spannen auf dem zu verarbeitenden Material
  • Keine Verschmutzung in der Spannzange, da diese nahezu komplett schließt
  • Zu empfehlen bei Kleinstbohrungen
Details

Klicken Sie auf Details, um dieses Produkt mit der Standardversion zu vergleichen

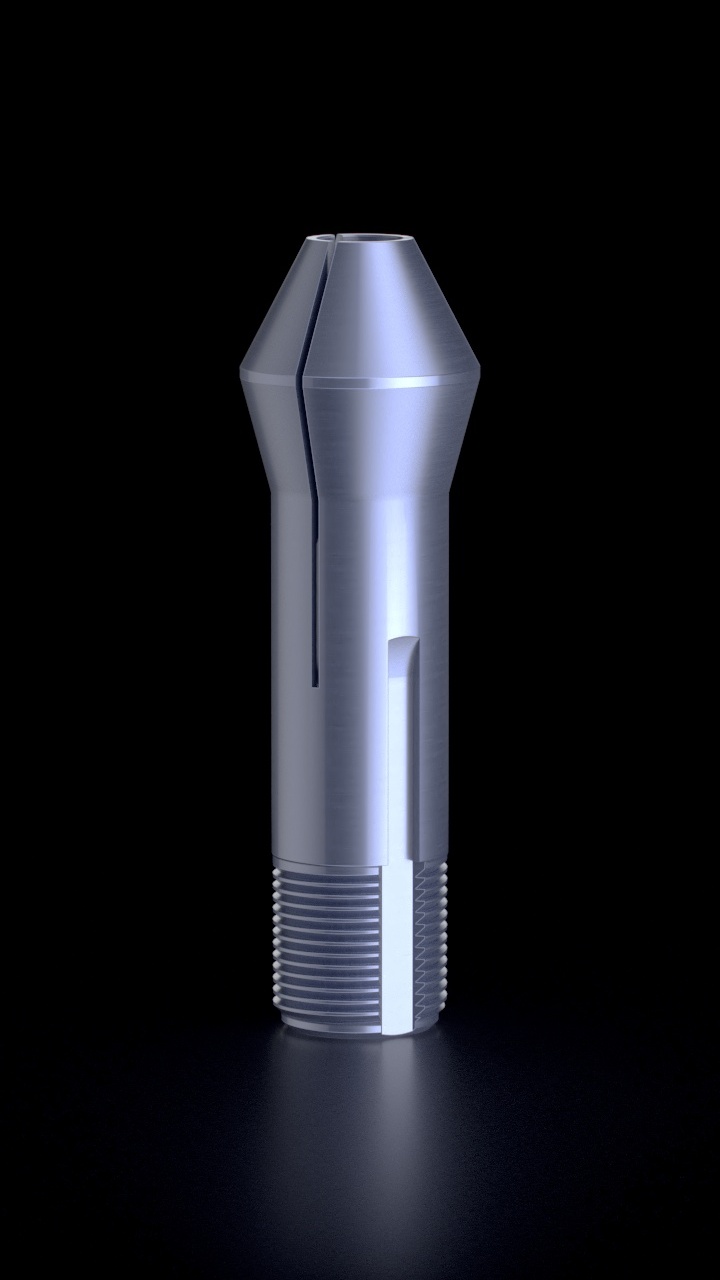

VORBAUZUGSPANNZANGEN SW&B VERSCHLEISSREDUZIERUNG

Alle Optionen

HM-EINSATZ

  • Hohe Verschleißfestigkeit
  • Verhindert Druckstellen am Werkstück
  • Höhere Standzeit
Details

Klicken Sie auf Details, um dieses Produkt mit der Standardversion zu vergleichen

BL-BESCHICHTUNG

  • Glatte Oberfläche
  • Hinterlässt weniger Spannabdrücke auf dem zu bearbeitenden Material
  • Eignet sich besonders für Material mit schlechten Gleiteigenschaften
  • Reduzierung der Reibverschweißungen
Details

Klicken Sie auf Details, um dieses Produkt mit der Standardversion zu vergleichen

PREMIUM BLUE BESCHICHTUNG

  • Wirtschaftlichere Alternative zu Spannzangen mit HM-Einsatz
  • Hohe Verschleißfestigkeit
  • Auch bei Sonderformen anwendbar
  • Spannzangen sind komplett an den Funktionsflächen wie Konus und Schaft beschichtet, dadurch deutlich langlebiger
Details

Klicken Sie auf Details, um dieses Produkt mit der Standardversion zu vergleichen

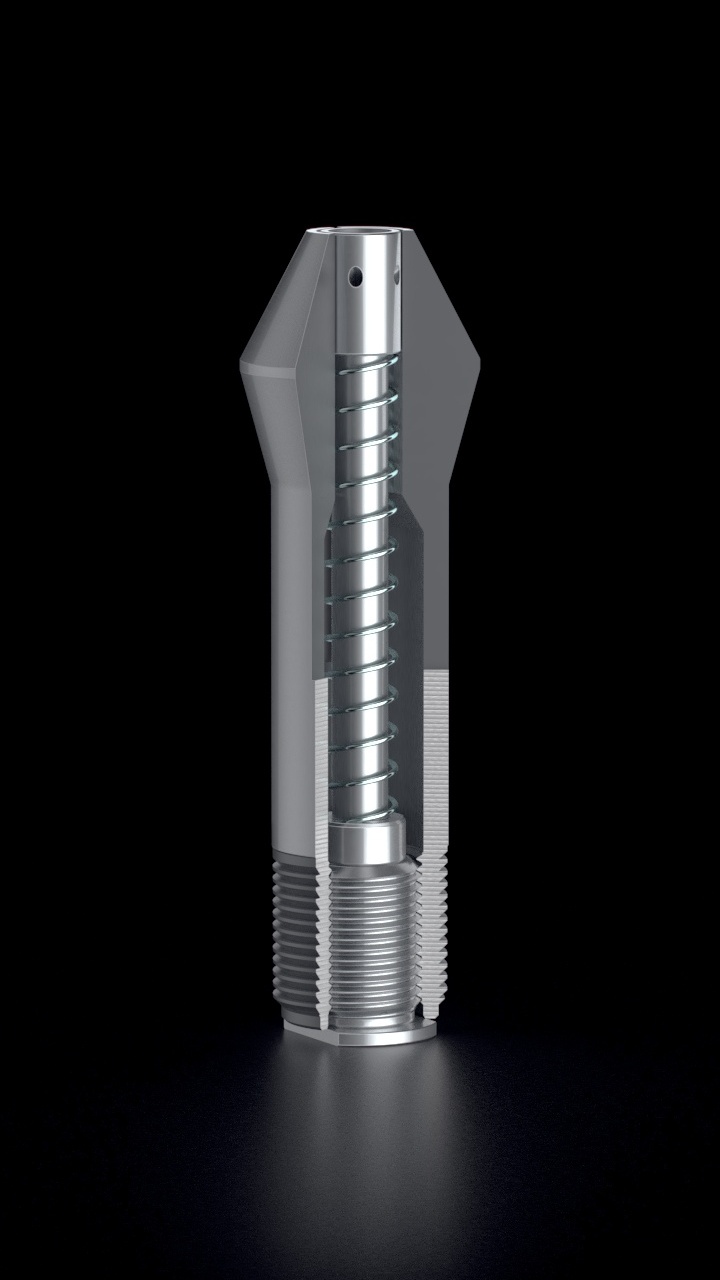

VORBAUZUGSPANNZANGEN SW&B ZUSATZAUSFÜHRUNGEN

Alle Optionen

INNENANSCHLAG

  • Eignet sich zum manuellen Beladen der Maschine bei einer bestimmten Länge
  • Verhindert das Verschieben des Werkstücks bei hohen axialen Kräften
  • Dient zur Stabilisierung des Werkstücks bei kurzer Spannfläche
Details

Klicken Sie auf Details, um dieses Produkt mit der Standardversion zu vergleichen

STÜTZBUCHSE

  • Zur Minimierung von Vibrationen, da das Werkstück auf der gesamten Länge gestützt und in der Achse gehalten wird
  • Auswerfen wird prozesssicher ermöglicht
Details

Klicken Sie auf Details, um dieses Produkt mit der Standardversion zu vergleichen

AUSWERFER & INNENKÜHLUNG

  • Mechanisches Auswerfen der Werkstücke
  • Innenkühlung der Bauteile bei Bedarf integrierbar
  • Zur Reinigung der Spannfläche
  • Einfaches Wechseln des Auswerfers innerhalb eines Spannzangentyps möglich
Details

Klicken Sie auf Details, um dieses Produkt mit der Standardversion zu vergleichen

UP-AUSFÜHRUNG

  • Höhere Rundlaufgenauigkeit
Details

Klicken Sie auf Details, um dieses Produkt mit der Standardversion zu vergleichen

UUP-AUSFÜHRUNG

  • Höchste Rundlaufgenauigkeit
Details

Klicken Sie auf Details, um dieses Produkt mit der Standardversion zu vergleichen

VULKANISIERT

  • Verbessertes Schmutzverhalten, da Eindringen von Spänen verhindert wird
  • Der gesamte Schlitzbereich kann vulkanisiert werden
  • Mehrfach / nachträglich anbringbar
  • Nicht verwendbar bei einer Hochdruckspülung in der Maschine
Details

Klicken Sie auf Details, um dieses Produkt mit der Standardversion zu vergleichen

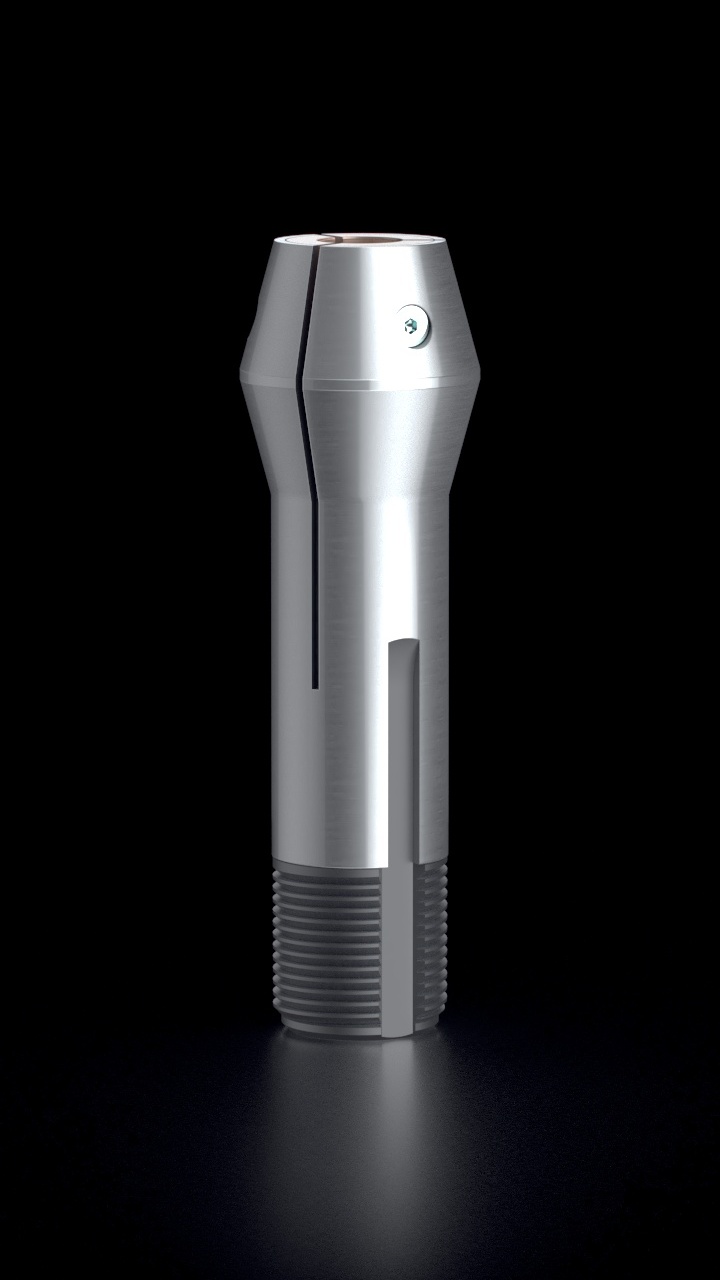

VORBAUZUGSPANNZANGEN SW&B EINSATZBACKEN

Alle Optionen

PEEK / KUNSTSTOFF BACKEN

  • Verhindern Druckstellen auf dem Werkstück
  • Backen sind nach Verschleiß auswechselbar
  • Ideal für die Bearbeitung von kratzempfindlichen Materialien sowie zum schonenden Abgreifen
Details

Klicken Sie auf Details, um dieses Produkt mit der Standardversion zu vergleichen

ALUMINIUM BACKEN

  • Verhindern Druckstellen auf dem Werkstück
  • Backen sind nach Verschleiß auswechselbar
  • Ideal für die Bearbeitung von kratzempfindlichen Materialien sowie zum schonenden Abgreifen
Details

Klicken Sie auf Details, um dieses Produkt mit der Standardversion zu vergleichen

MESSING BACKEN

  • Verhindern Druckstellen auf dem Werkstück
  • Backen sind nach Verschleiß auswechselbar
  • Ideal für die Bearbeitung von kratzempfindlichen Materialien sowie zum schonenden Abgreifen
