SDK-T FÜHRUNGSBUCHSEN

Schlenker SDK-T Doppelkonus Führungsbuchsen sind so konstruiert und gefertigt, dass sie höchste Präzision und Zuverlässigkeit bieten.
Durch ihren Einsatz verbessern Sie die Bearbeitungsqualität und Präzision Ihrer Maschinen erheblich.

VERWENDUNG VON SDK-T FÜHRUNGSBUCHSEN

Die SDK-T Doppelkonus Führungsbuchsen mit integriertem Federpaket sind aus einem Stück gefertigt. Aufgrund dieser Bauweise erhält das Stangenmaterial die maximale Stabilität und Flexibilität in Ihrer Anwendung. Darüber hinaus wird der axiale Versatz oder eine Fehlstellung von dem Stangenmaterial durch das integrierte Federpaket eliminiert. SDK-T Doppelkonus Führungsbuchsen sind speziell für flexible Führungsbuchsensysteme wie zum Beispiel JBS konstruiert.

A Kopf-Ø
L Gesamtlänge
K Konuswinkel
F Form
SDK-T Guide Bush SDK-T42 - © Schlenker Spannwerkzeuge

Artikel Ø A
[mm]		 L
[mm]		 K
[Grad]		 F
min. – max. [mm]
SDK-T24 24 35 22 3,0 – 12,0
SDK-T28 28 40 22 3,0 – 20,0
SDK-T33 33 40 22 3,0 – 23,0
SDK-T42 42 50 22 3,0 – 32,0
SDK-T48 48 60 22 3,0 – 38,0
SDK-T51 51 60 22 10,0 – 38,0

SDK-T FÜHRUNGSBUCHSEN OPTIONEN

Wir bieten eine breite Palette von Optionen für unsere SDK-T Doppelkonus Führungsbuchsen an. Ganz gleich, ob Sie Ihre Arbeit vereinfachen, Ihre Produktionsqualität verbessern oder eine kundenspezifische Produktionsanforderung erfüllen möchten. Testen Sie unsere SDK-T Doppelkonus Führungsbuchsen und überzeugen Sie sich selbst.

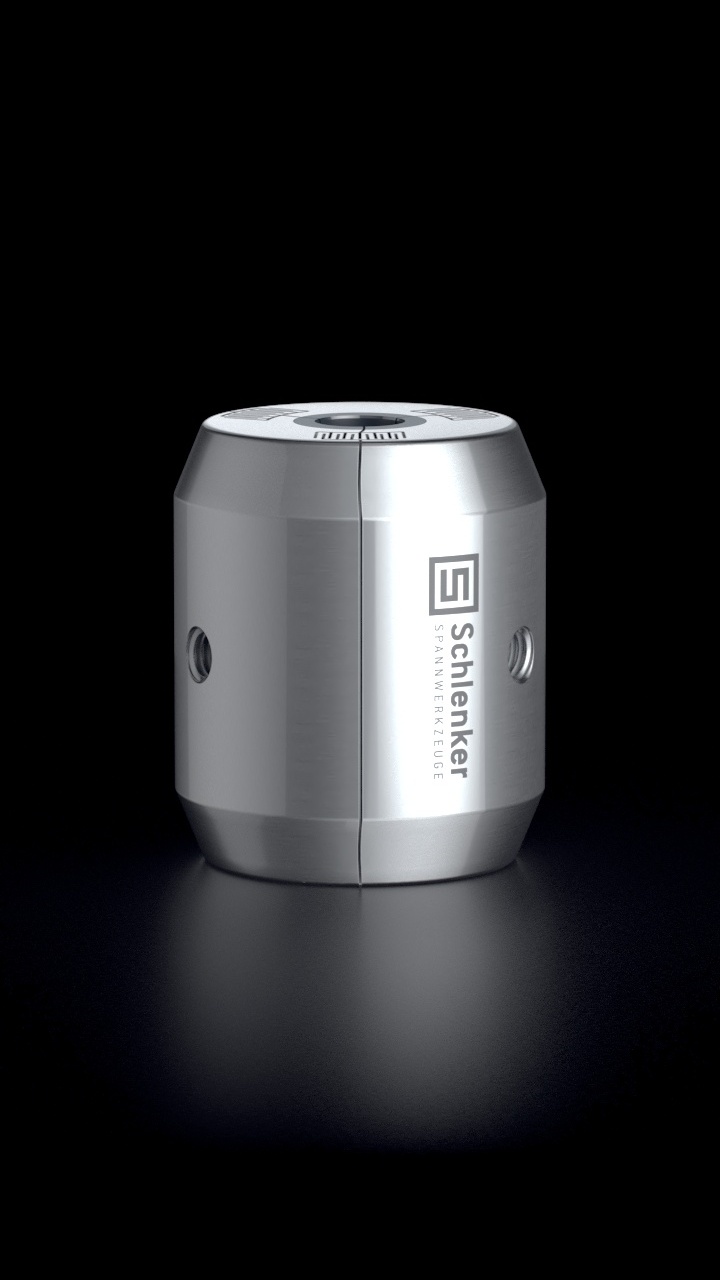

SDK-T FÜHRUNGSBUCHSEN AUSFÜHRUNGEN

SB-AUSFÜHRUNG – STANDARD

  • Spezielles Material mit sehr guten Gleiteigenschaften
  • Verhindert das Verschweißen des Materials in der Führungsbuchse
  • Ideal für Material mit kratzempfindlicher Oberfläche
  • Eignet sich besonders gut für Material mit schlechten Gleiteigenschaften, z. B. Titan
  • Führungsbuchse besteht aus Vollmaterial, daher kann nach Abnutzung mehrmals bis zum maximalen Durchlassdurchmesser nachgeschliffen werden

Klicken Sie das Produktbild an, um eine 360° Ansicht zu erhalten

PERMAGLIS-AUSFÜHRUNG

  • Spezielles Material mit sehr guten Gleiteigenschaften
  • Verhindert das Verschweißen des Materials in der Führungsbuchse
  • Eignet sich besonders gut für Medizinstähle wie Titan und Edelstahl
  • Alternative zur SB-Ausführung
  • Führungsbuchse besteht aus Vollmaterial, daher kann nach Abnutzung mehrmals bis zum maximalen Durchlassdurchmesser nachgeschliffen werden

Klicken Sie das Produktbild an, um eine 360° Ansicht zu erhalten

STAHL-AUSFÜHRUNG MIT
BL-BESCHICHTUNG

  • Eignet sich besonders gut für Material mit schlechten Gleiteigenschaften, z. B. Titan
  • Verarbeitung von komplexen Profilen möglich
  • Verhindert das Verschweißen des Materials in der Führungsbuchse

Klicken Sie das Produktbild an, um eine 360° Ansicht zu erhalten

HM-EINSATZ

  • Hohe Verschleißfestigkeit
  • Höhere Standzeit

Klicken Sie das Produktbild an, um eine 360° Ansicht zu erhalten

VORBAU

  • Wird bei speziellen Anforderungen benötigt, bei denen das Werkzeug eine größere Entfernung zum Führungsbuchsenträger hat

Klicken Sie das Produktbild an, um eine 360° Ansicht zu erhalten

DICHTSCHEIBE

  • Besseres Schmutzverhalten, da Eindringen von Spänen in das Federpaket verhindert wird

Klicken Sie das Produktbild an, um eine 360° Ansicht zu erhalten

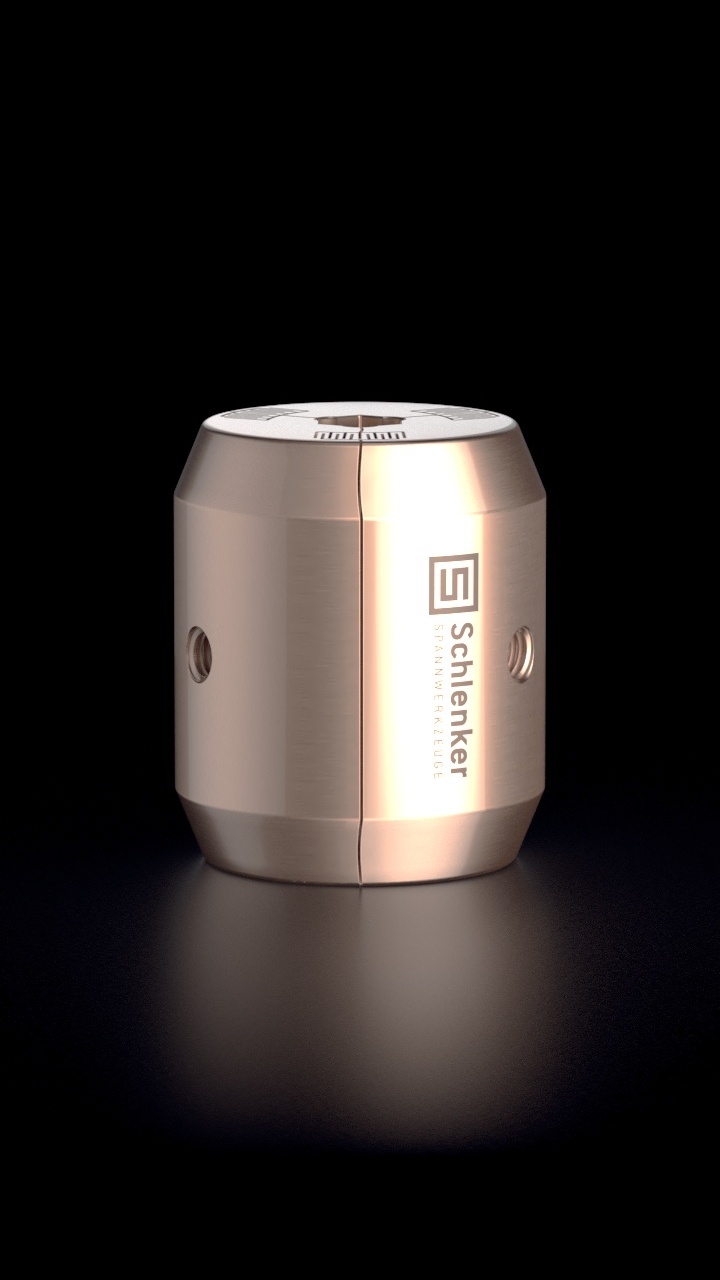

SDK-T FÜHRUNGSBUCHSEN FORMEN

SECHSKANT

  • Geeignet für die Führung von Sechskantmaterial

Klicken Sie das Produktbild an, um eine 360° Ansicht zu erhalten

VIERKANT

  • Geeignet für die Führung von Vierkantmaterial

Klicken Sie das Produktbild an, um eine 360° Ansicht zu erhalten

SONDERPROFILE

  • Jegliche Profile durch Drahterodieren realisierbar
  • Profile können individuell an das Werkstück angepasst werden

Klicken Sie das Produktbild an, um eine 360° Ansicht zu erhalten
