ER-SPANNZANGEN

ER-Spannzangen sind so konstruiert und gefertigt, dass sie höchste Präzision und Zuverlässigkeit bieten.
Durch ihren Einsatz verbessern Sie die Bearbeitungsqualität und Präzision Ihrer Maschinen erheblich.

VERWENDUNG
OPTIONEN

VERWENDUNG VON ER-SPANNZANGEN

ER-Spannzangen werden in den Spannzangenhaltern, Gewindeschneidapparaten oder in Schnellwechselfuttern eingesetzt und dienen der Werkzeugspannung.

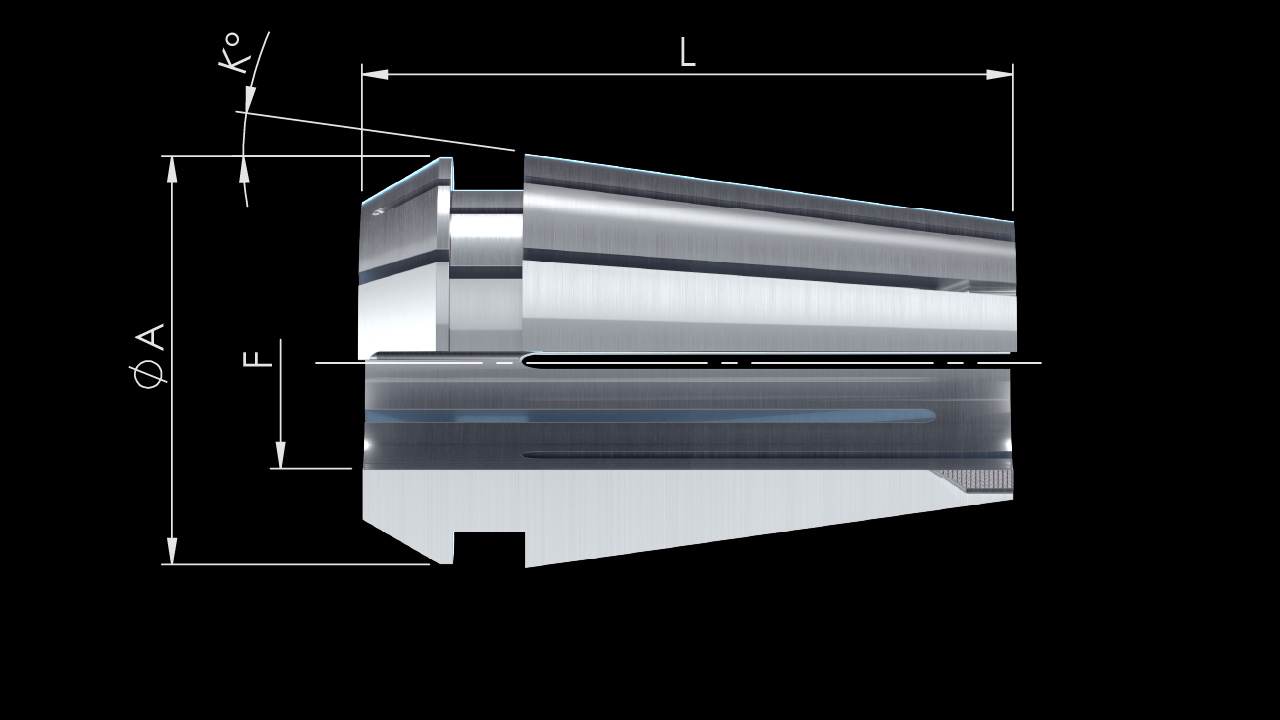

A Außen-Ø
L Gesamtlänge
K Konuswinkel
F Form

Artikel Ø A
[mm]		 L
[mm]		 K
[Grad]		 F
min. – max. [mm]		 Steigung
[mm]
ER8
E4004		 8,5 13,6 8 1,0 – 5,0 0,5
ER11
E4008		 11,3 18 8 1,0 – 7,0 0,5
ER16
E426		 17 27,5 8 1,0 – 10,0 0,5
ER20
E428		 21 31,5 8 1,0 – 13,0 0,5
ER25
E430		 26 34 8 1,0 – 16,0 0,5
ER32
E470		 33 40 8 2,0 – 20,0 0,5
ER40
E472		 41 46 8 3,0 – 26,0 0,5

ER-SPANNZANGEN OPTIONEN

Wir bieten eine breite Palette von Optionen für ER-Spannzangen an. Ganz gleich, ob Sie Ihre Arbeit vereinfachen, Ihre Produktionsqualität verbessern oder eine kundenspezifische Produktionsanforderung erfüllen möchten. Testen Sie die ER-Spannzangen und überzeugen Sie sich selbst.

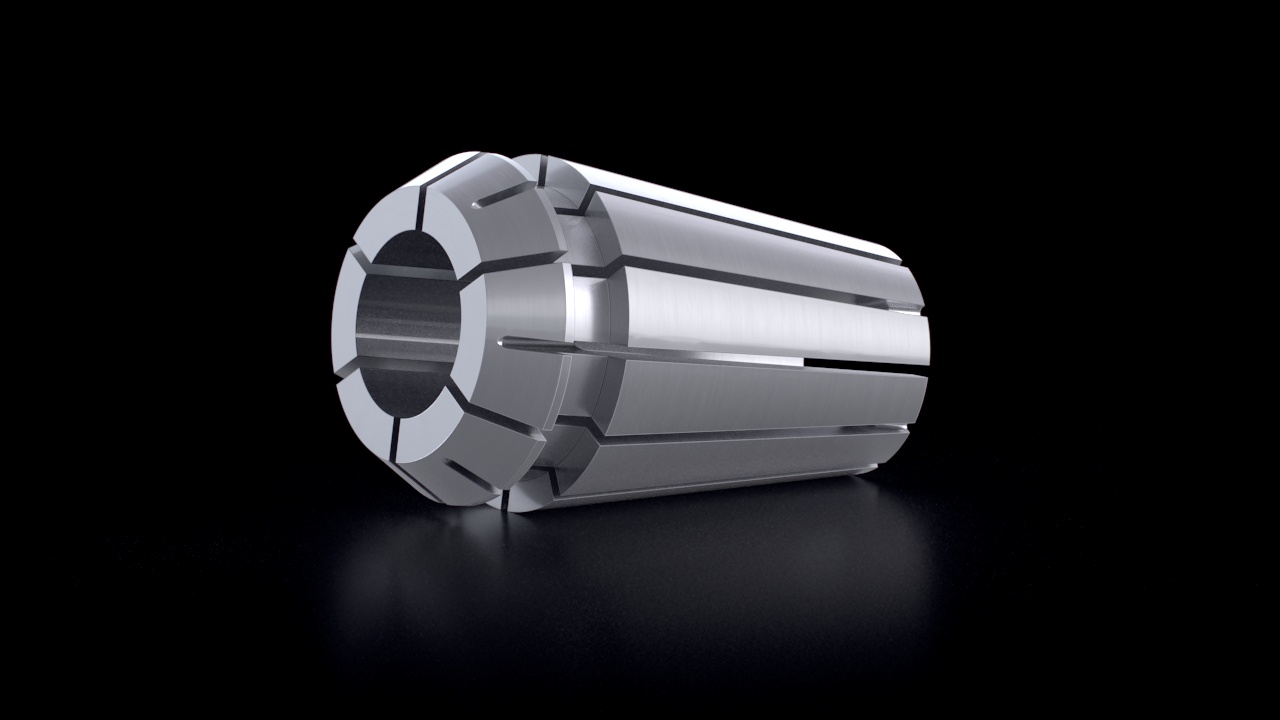

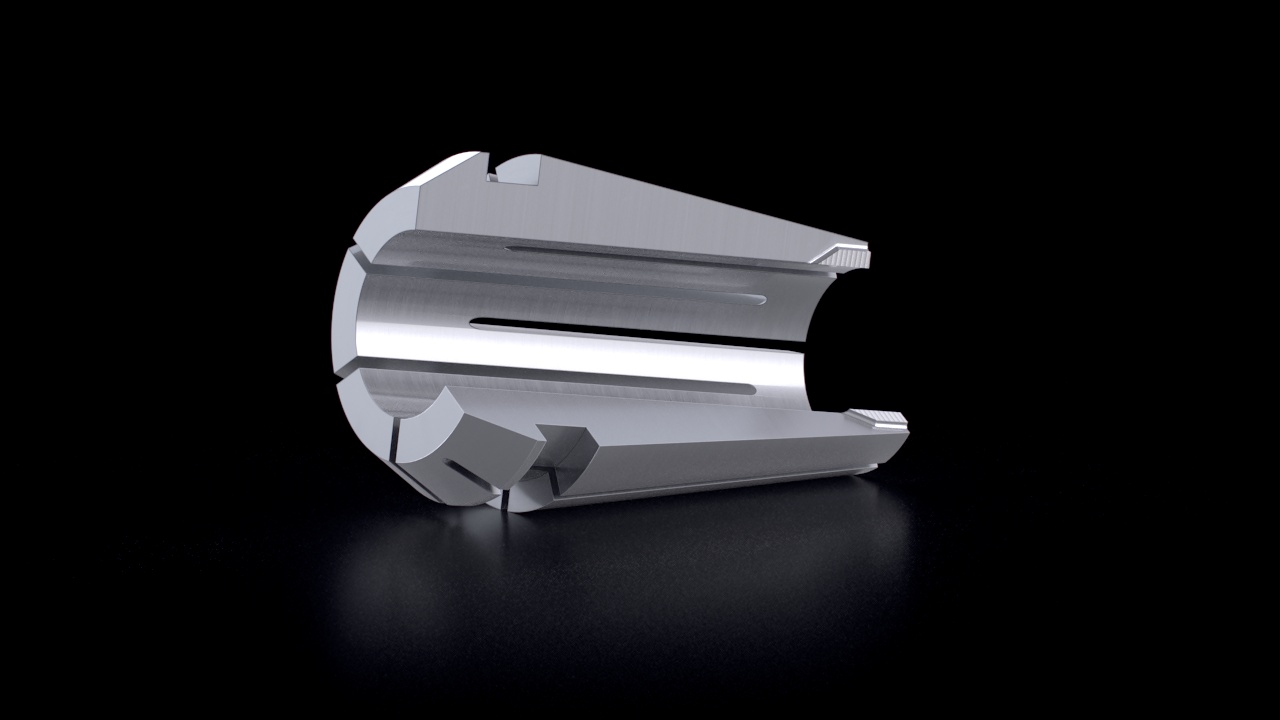

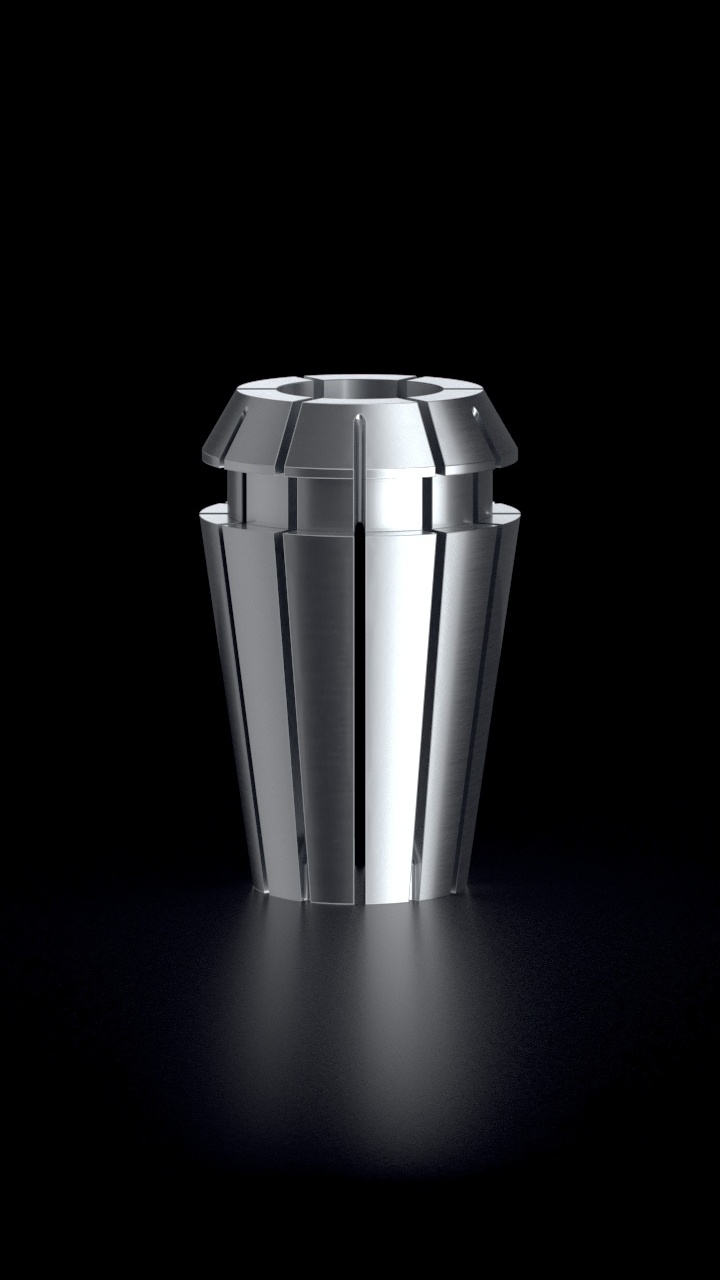

STANDARD-AUSFÜHRUNG

  • Rundlauf- und Wiederholgenauigkeit liegen bei 5µm
  • Spannüberbrückung von 0,5 – 1,0 mm möglich

Klicken Sie das Produktbild an, um eine 360° Ansicht zu erhalten

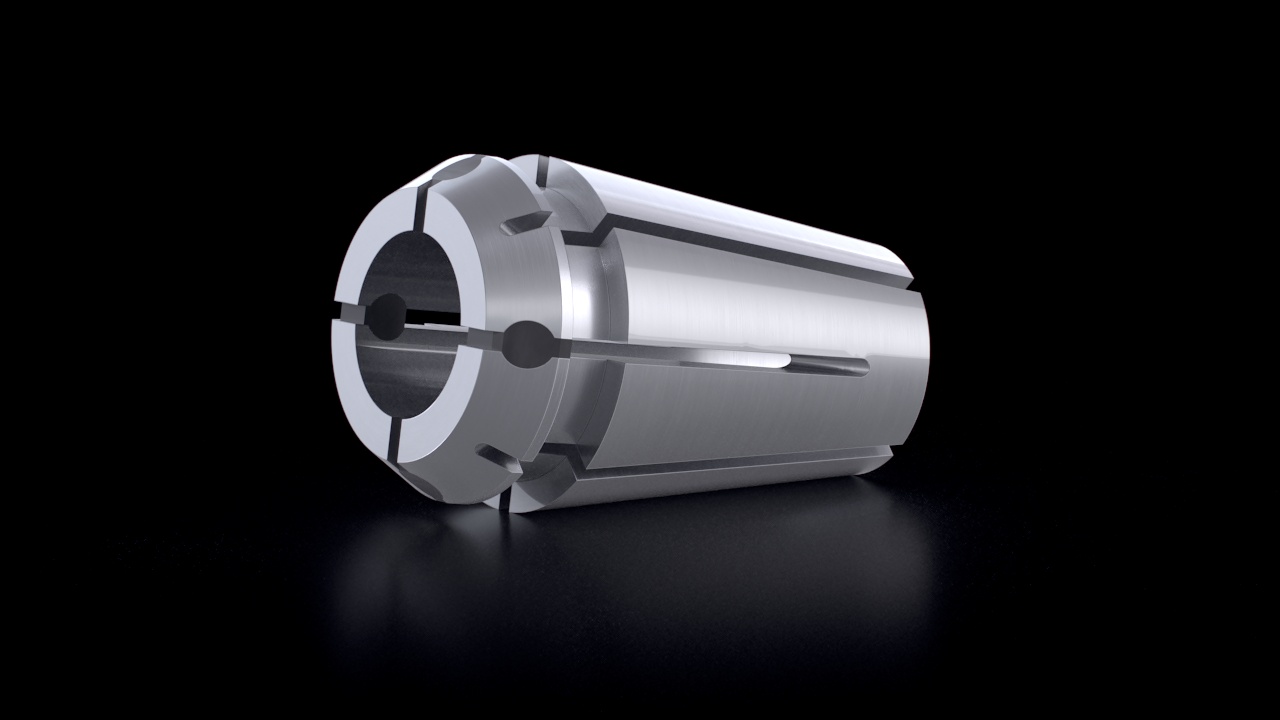

ABGEDICHTET

  • Werden zur Innenkühlung für hochpräzise Bearbeitungsergebnisse eingesetzt
  • Rundlauf- und Wiederholgenauigkeit liegen gemittelt bei 3µm
  • Keine Spannüberbrückung möglich, nur das Nennmaß kann gespannt werden
  • Besondere Kennzeichnung durch farbigen Ring (keine Dichtfunktion)
  • Schäfte mit seitlicher Fläche sind nur eingeschränkt einsetzbar, d.h. die Fläche muss hinter den Gummistopfen sein, um eine Abdichtung zu erreichen

Klicken Sie das Produktbild an, um eine 360° Ansicht zu erhalten

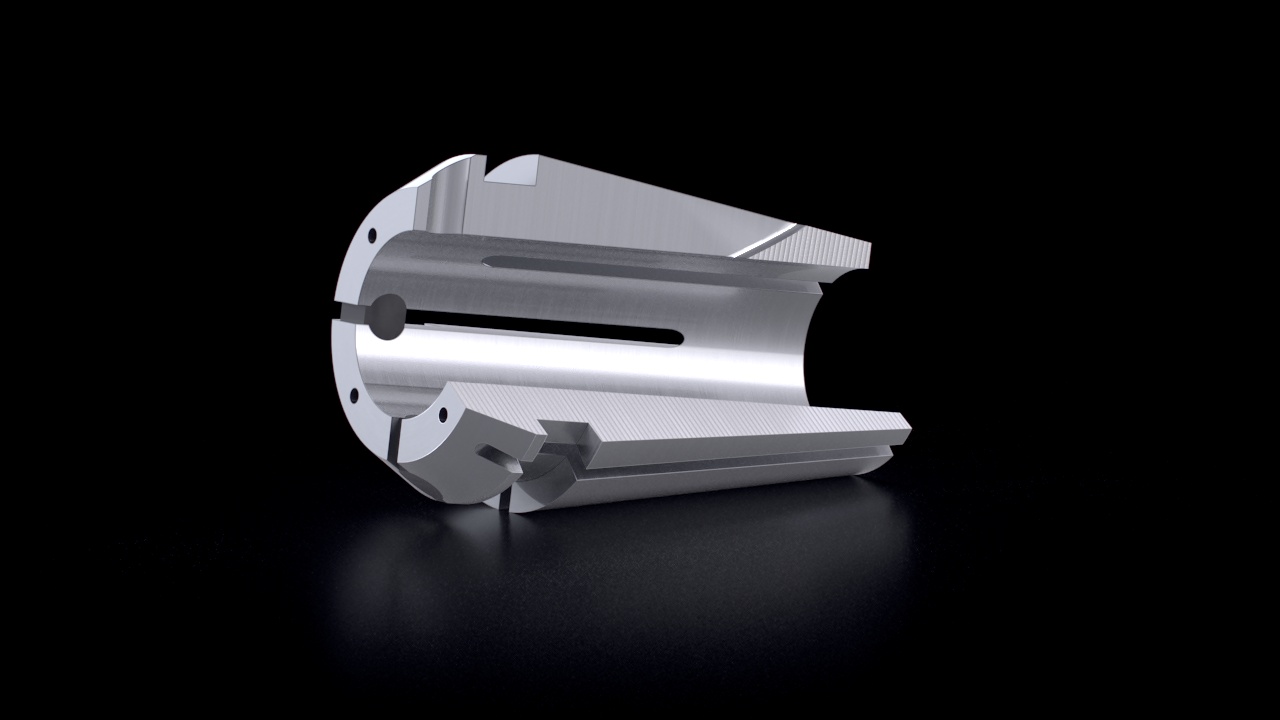

ABGEDICHTET MIT SPRITZDÜSEN

  • Werden zur Innenkühlung für hochpräzise Bearbeitungsergebnisse eingesetzt
  • Rundlauf- und Wiederholgenauigkeit liegen gemittelt bei 3µm
  • Keine Spannüberbrückung möglich, nur das Nennmaß kann gespannt werden
  • Durch die Spritzdüsen gelangt das Kühlmittel auch ohne Kühlkanal an die Werkzeugschneide
  • Besondere Kennzeichnung durch farbigen Ring (keine Dichtfunktion)

Klicken Sie das Produktbild an, um eine 360° Ansicht zu erhalten

UP-AUSFÜHRUNG

  • Rundlauf- und Wiederholgenauigkeit liegen gemittelt bei 3µm
  • Spannüberbrückung von 0,5 – 1,0 mm möglich
  • Besondere Kennzeichnung durch farbigen Ring (keine Dichtfunktion)

Klicken Sie das Produktbild an, um eine 360° Ansicht zu erhalten
