IEMCA SIR Lagerungen - © Schlenker Spannwerkzeuge

IEMCA SIR LAGERUNGEN

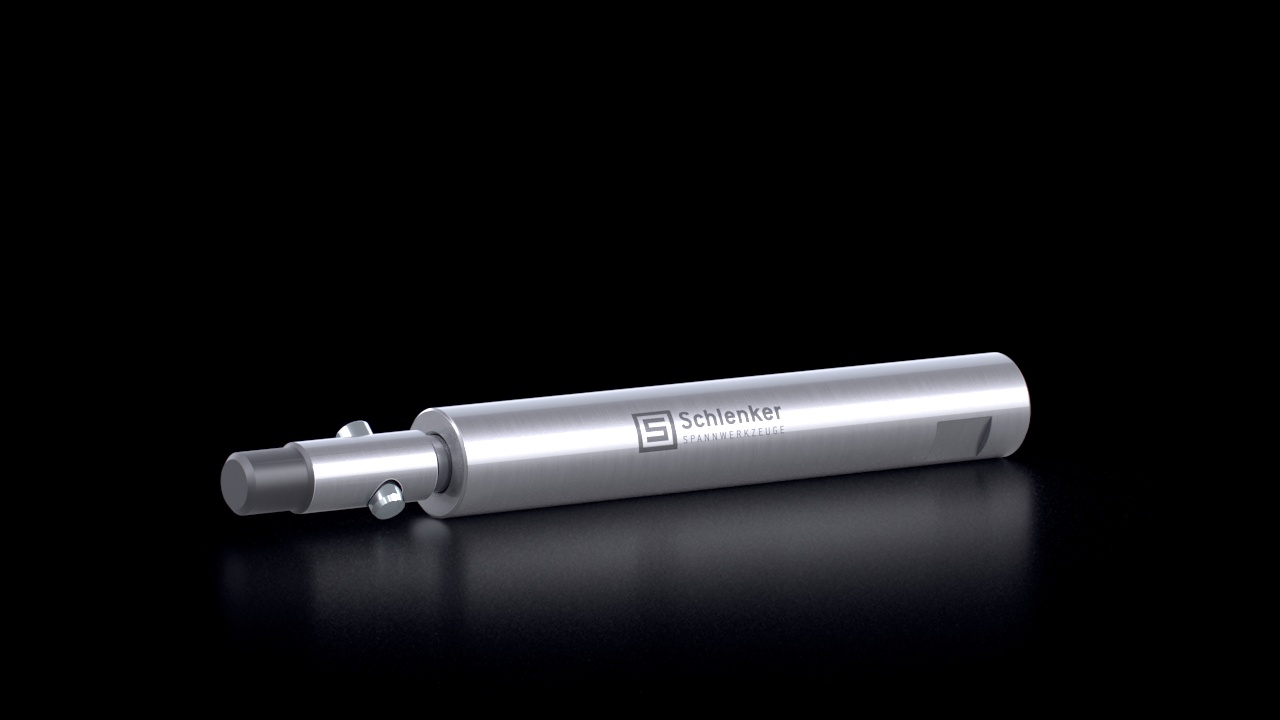

IEMCA Lagerungen von Schlenker sind so konstruiert und gefertigt, dass sie höchste Präzision und Zuverlässigkeit bieten.
Durch ihren Einsatz verbessern Sie die Bearbeitungsqualität und Präzision Ihrer Maschinen erheblich.

VERWENDUNG VON IEMCA SIR LAGERUNGEN

Die IEMCA Lagerungen werden auf die Vorschubstange geschraubt. Das Befestigen der Spannhülsen auf den Lagerungen erfolgt über einen Querstift.

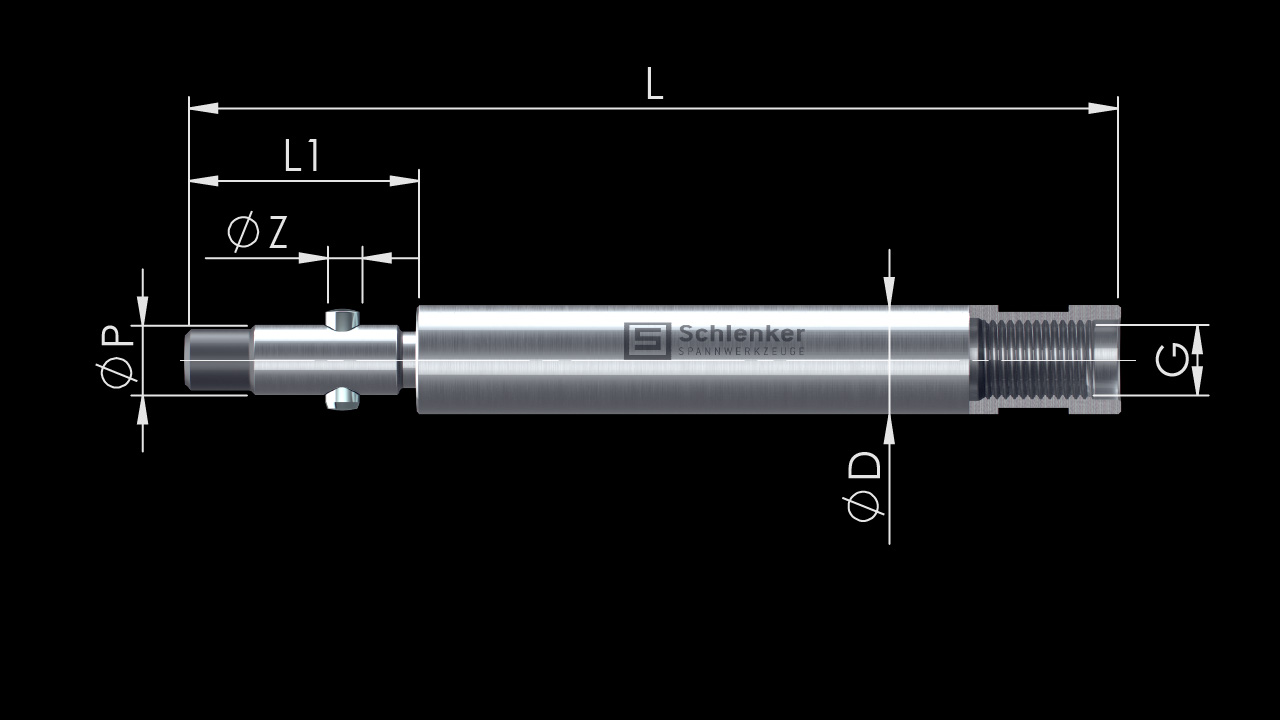

A Außen-Ø
P Passung-Ø
Z Querbohrung-Ø
L1 Länge L1
L Gesamtlänge
G Gewinde
IEMCA SIR Rotating Inserts L12 IEMCA SIR - © Schlenker Spannwerkzeuge

Artikel Maschinenhersteller Ø A
[mm]		 Ø P
[mm]		 Ø Z
[mm]		 L1
[mm]		 L
[mm]		 G
L12 IEMCA SIR IEMCA 12,5 8 4 26,5 107 M9x1L
L15 IEMCA SIR IEMCA 15 11 6 26,5 127 M12x1L
L18 IEMCA SIR IEMCA 18 11 6 26,5 127 M15x1L
L23 IEMCA SIR IEMCA 23 14 8 43 139,5 M18x1L
L24 IEMCA SIR IEMCA 24 14 8 43 139,5 M18x1L
L25 IEMCASIR IEMCA 25 20 8 42 146,5 M22x1L
L32 IEMCA SIR IEMCA 32 20 8 41 169,5 M28x1L
L36 IEMCA SIR IEMCA 36 20 8 41 169,5 M30x1L

IEMCA SIR LAGERUNGEN AUSFÜHRUNGEN

Unsere IEMCA Lagerungen werden in allen gängigen Lademagazinen eingesetzt. Sie zeichnen sich vor allem durch ihre Präzision und Haltbarkeit aus. Testen Sie unsere IEMCA Lagerungen und überzeugen Sie sich selbst.

STANDARD

  • Erhältlich in den Größen D12 bis D36

Klicken Sie das Produktbild an, um eine 360° Ansicht zu erhalten
