SPANNZANGEN AUSRICHTDORNE

Schlenker Spannzangen Ausrichtdorne sind so konstruiert und gefertigt, dass sie höchste Präzision und Zuverlässigkeit bieten.
Durch ihren Einsatz verbessern Sie die Bearbeitungsqualität und Präzision Ihrer Maschinen erheblich.

VERWENDUNG VON DRUCKSPANNZANGEN AUSRICHTDORNEN

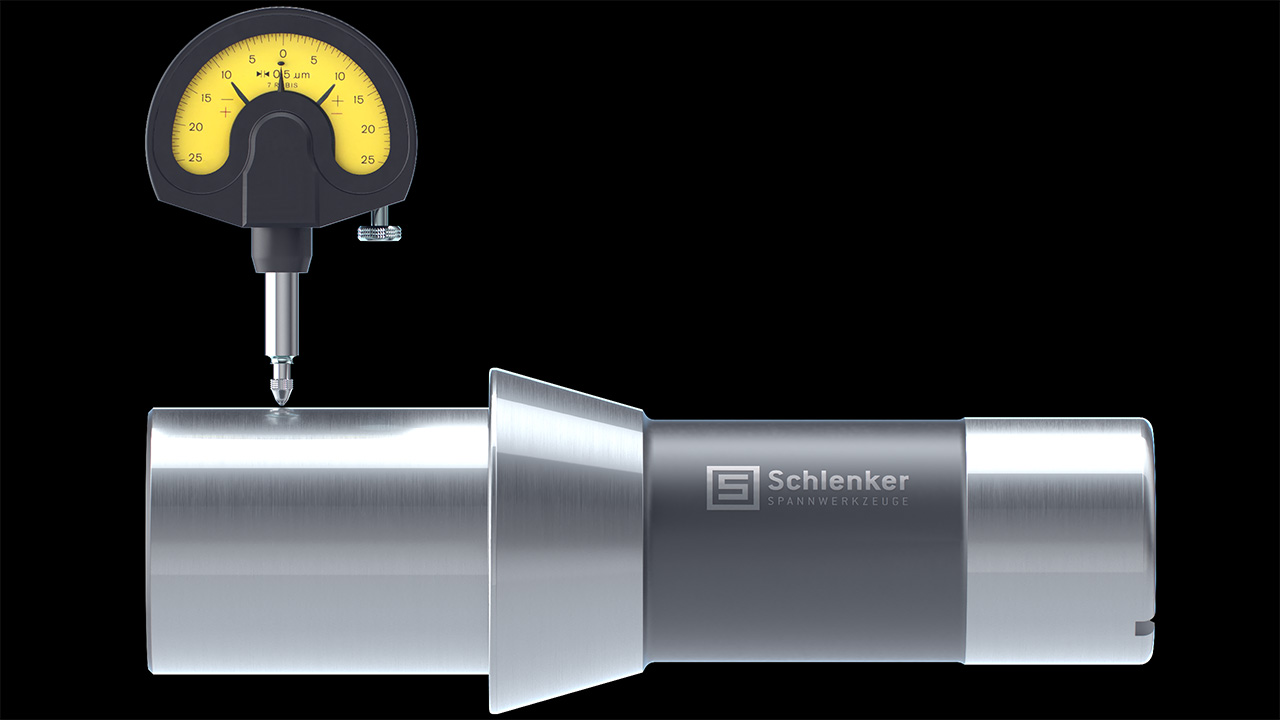

Die hochpräzisen Ausrichtdorne für Druckspannzangen eignen sich besonders gut zur Überprüfung des axialen bzw. des radialen Versatzes von Maschinenachsen oder auch um den Versatz von Hauptspindel zur Gegenspindel der Maschinengeometrie zu überprüfen.
Des Weiteren werden Ausrichtdorne für die Überprüfung von Taumelschlag und Rundlauf der Haupt- bzw. Gegenspindel eingesetzt.

d Schaft-Ø
A Kopf-Ø
B Bund-Ø
I Bundlänge
L1 Länge L1
L Gesamtlänge
K Konuswinkel
Spannzange Ausrichtdorne 145E - © Schlenker Spannwerkzeuge

Artikel ø d
[mm]		 ø A
[mm]		 ø B
[mm]		 I
[mm]		 L1
[mm]		 L
[mm]		 K
[Grad]
E101
TF8
F8-577		 8 12 8 4,5 70 42 16
E109
F10
TF10		 10 16 10 5,5 70 47,5 20
E112 11 19 12 6 70 41 22
E116
F13		 13 19 13 6 70 64 16
E118 14 19,5 15 6 70 46 15
E120
F15
TF15		 15 21 15 6 70 64 16
EF16
E1212
TF16		 16 21 16 6 70 64 16
SYF16
M14x0,75		 16 21 16 8 70 66 16
E127
TF18		 18 25 18 6 70 67 16
E136
F20-201		 20 26 19 5 100 54 15
E138
F20-87
TF20		 20 28 21 7 100 67 16
E140
F22
TF22		 22 30 21 6 100 55 15
TF24 24 28 22 7 100 62 15
E144 25 34 25 6 100 65 15
E145
F25
TF25		 25 35 27 10 100 77 16
E147
F27-22		 27 38 30 8 100 73 15
E148
F28		 28 38 28 7 100 70 15
BS20 28 35 27 10 100 77 16
E157
F30
TF30		 30 42 34 10 100 80 16
EF30
E1446		 30 38 32 6 100 65 15
E161
F32		 32 45 34 8 100 75 15
0166 32 40 34 6 100 65 15
E162 35 43 34 7 100 70 15
E163
F35		 35 48 38 8 100 80 15
EF37
E1536
TF37		 37 47 40 10 100 92 16
EF38
E164		 38 49 38 9,5 100 108 15
EF40 40 47 40 10 100 92 16
E171
F42		 42 55 42 9 100 94 15
TF43 43 53 46 10 100 92 16
TF44 44 52 44 10 100 92 16
E173
F48		 48 60 50 9 100 94 15
TF48 48 60 50 9 100 94 15
BS38 48 54 44 10 100 100 15
E177
F58		 58 70 60 9 150 94 15
E185
F66		 66 84 73 9 150 110 15

DRUCKSPANNZANGEN AUSRICHTDORN AUSFÜHRUNG

Unsere Ausrichtdorne für Spannzangen werden in allen gängigen Maschinen eingesetzt. Sie zeichnen sich vor allem durch ihre Präzision und Haltbarkeit aus. Testen Sie unsere Druckspannzangen Ausrichtdorne und überzeugen Sie sich selbst.

DRUCKSPANNZANGEN AUSRICHTDORNE

  • Erhältlich für alle Druckspannzangen-Typen aus unserem Sortiment

Klicken Sie das Produktbild an, um eine 360° Ansicht zu erhalten

VERWENDUNG VON ZUGSPANNZANGEN AUSRICHTDORNEN

Die hochpräzisen Zugspannzangen Ausrichtdorne eignen sich besonders gut zur Überprüfung des axialen bzw. des radialen Versatzes von Maschinenachsen oder auch um den Versatz von Hauptspindel zur Gegenspindel der Maschinengeometrie zu überprüfen. Des Weiteren werden Ausrichtdorne für die Überprüfung von Taumelschlag und Rundlauf der Haupt- bzw. Gegenspindel eingesetzt.

d Schaft-Ø
A Kopf-Ø
B Bund-Ø
L1 Länge L1
L Gesamtlänge
K Konuswinkel
G Gewinde
Zugspannzangen Ausrichtdorne E386 - © Schlenker Spannwerkzeuge

Artikel ø d
[mm]		 ø A
[mm]		 ø B
[mm]		 L1
[mm]		 L
[mm]		 K
[Grad]		 G
E324 15 21,5 14 70 53 20 M13x1
E3409 20 28 17 100 90 8 Tr.20×1,5
E351 20 28 17 100 80 20 Tr.20×1,5
E358 23 32 20 100 81,5 20 M21x1
E359 23 32 20 100 89,5 20 Tr.23×1,5
E363 25 33,5 21 100 84 16 M23x1
E366 28 36 22 100 100 18 Tr.27×1/20″
E367 28 38 22 100 100 20 Tr.28×1,5
E385 31,75 37,5 25 100 83 10 Außen: 31,45×1/20″
Innen: 26,44×1,058
E386 32 45 25 100 110 20 Tr.32×1,5
E666 25 35 21 100 59,5 20 M25x1
K20 20 28 17 100 80 20 Tr.20×1,5
K23 23 32 20 100 89,5 20 Tr.23×1,5
K32 32 45 25 100 110 20 Tr.32×1,5
K45 45 60 30 100 140 20 Tr.45×2
KDT38 58 70,3 30 100 99 15 M50x1,5

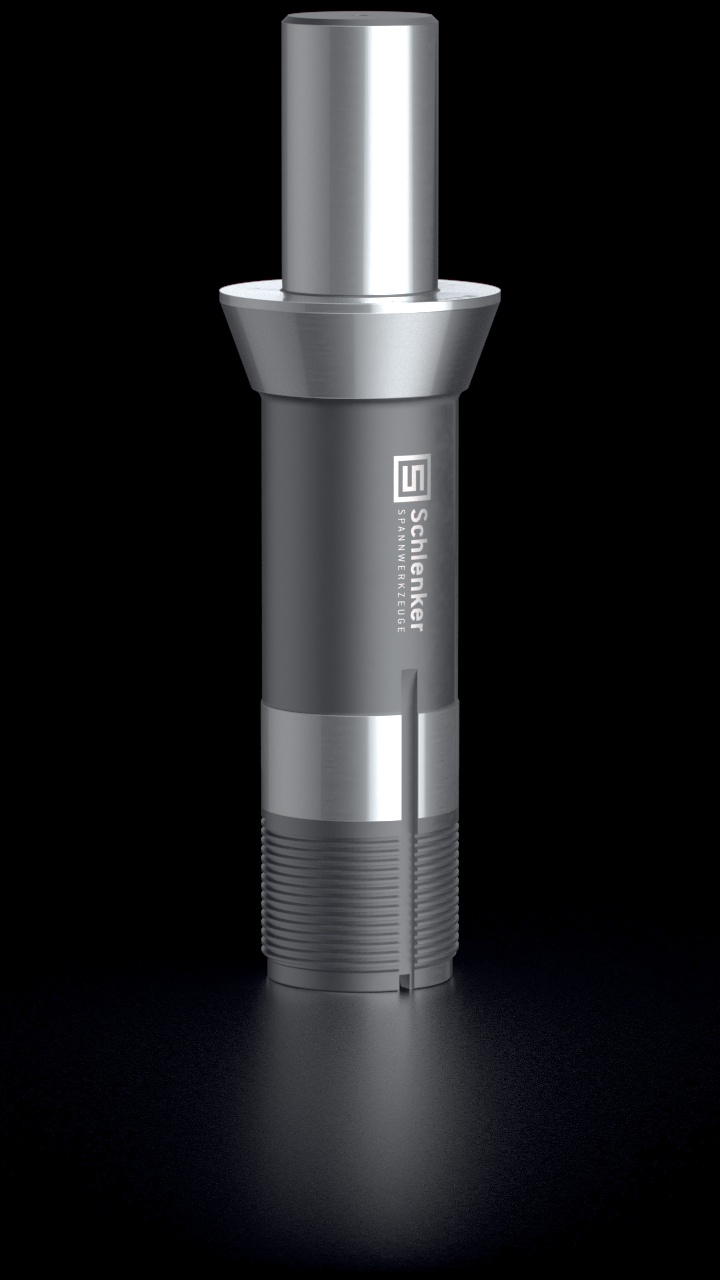

ZUGSPANNZANGEN AUSRICHTDORN AUSFÜHRUNG

Unsere Zugspannzangen Ausrichtdorne werden in allen gängigen Maschinen eingesetzt. Sie zeichnen sich vor allem durch ihre Präzision und Haltbarkeit aus. Testen Sie unsere Zugspannzangen Ausrichtdorne und überzeugen Sie sich selbst.

ZUGSPANNZANGEN AUSRICHTDORNE

  • Erhältlich für alle Zugspannzangen-Typen aus unserem Sortiment

Klicken Sie das Produktbild an, um eine 360° Ansicht zu erhalten

VERWENDUNG VON ZUGSPANNZANGEN SW&B AUSRICHTDORNEN

Die hochpräzisen Zugspannzangen SW&B Ausrichtdorne eignen sich besonders gut zur Überprüfung des axialen bzw. des radialen Versatzes von Maschinenachsen oder auch um den Versatz von Hauptspindel zur Gegenspindel der Maschinengeometrie zu überprüfen. Des Weiteren werden Ausrichtdorne für die Überprüfung von Taumelschlag und Rundlauf der Haupt- bzw. Gegenspindel eingesetzt.

d Schaft-Ø
A Kopf-Ø
B Bund-Ø
L1 Länge L1
L Gesamtlänge
K Konuswinkel
G Gewinde
Draw-in Collet SW&B Alignment Mandrels SW25 80-5 E364 - © Schlenker Spannwerkzeuge

Artikel ø d
[mm]		 ø A
[mm]		 ø B
[mm]		 L1
[mm]		 L
[mm]		 K
[Grad]		 G
SW12
80-2
E318		 12 16 10 70 46 15 Ø11,75×1,25 45°/5°
SW15
80-3
E321		 15 20,2 14 70 58,3 15 Ø14,75×1,25 45°/5°
SW20
80-4
E349		 20 26,3 17 100     73,00 15 Ø19,7×1,666 45°/5°
SW25
80-5
E364		 25 33,7 21 100 97,6 15 Ø24,7×1,693 45°/5°
B32
72-65		 32 40 25 100 106 15 Ø29,7×1,693 45°/5°
B45
72-199		 45 53 30 100 115 15 M42x1,5

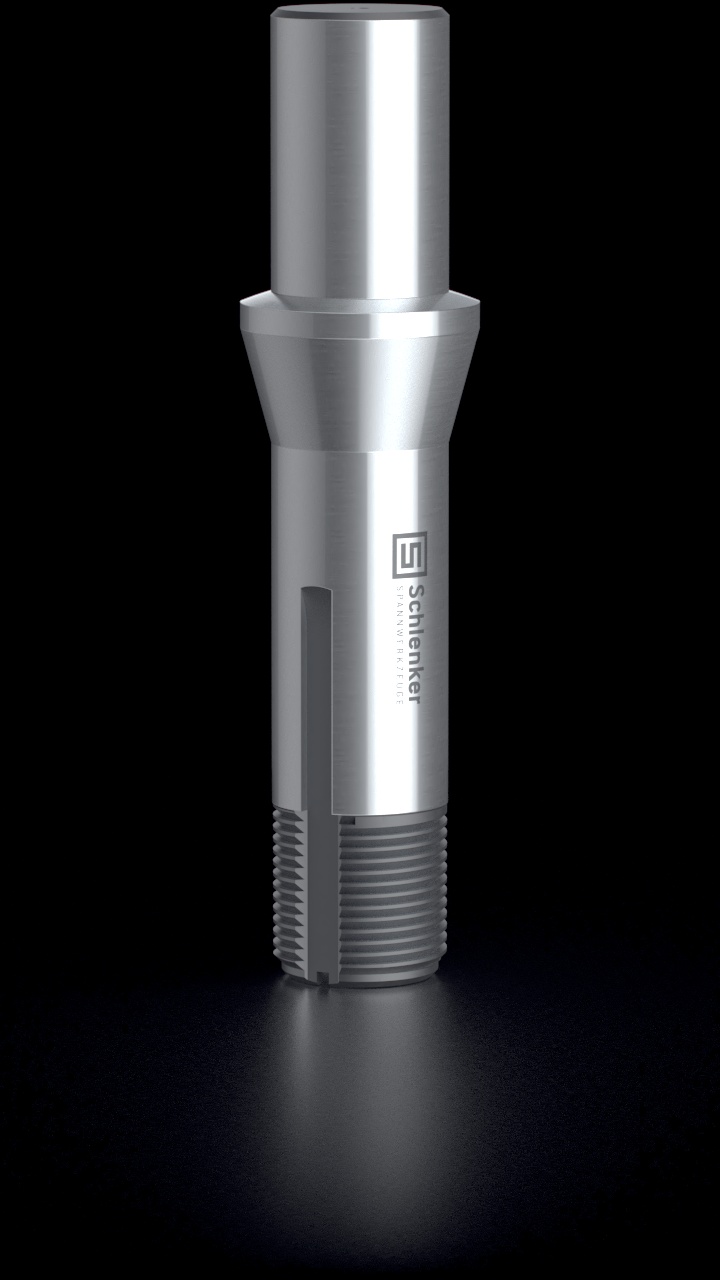

ZUGSPANNZANGEN SW&B AUSRICHTDORN AUSFÜHRUNG

Unsere Zugspannzangen SW&B Ausrichtdorne werden in allen gängigen Maschinen eingesetzt. Sie zeichnen sich vor allem durch ihre Präzision und Haltbarkeit aus. Testen Sie unsere Zugspannzangen SW&B Ausrichtdorne und überzeugen Sie sich selbst.

ZUGSPANNZANGEN SW&B AUSRICHTDORNE

  • Erhältlich für alle Zugspannzangen-Typen SW&B aus unserem Sortiment

Klicken Sie das Produktbild an, um eine 360° Ansicht zu erhalten

VERWENDUNG VON MEHRSPINDLERSPANNZANGEN AUSRICHTDORNEN

Die hochpräzisen Mehrspindlerspannzangen Ausrichtdorne eignen sich besonders gut zur Überprüfung des axialen bzw. des radialen Versatzes von Maschinenachsen oder auch um den Versatz von Hauptspindel zur Gegenspindel der Maschinengeometrie zu überprüfen. Des Weiteren werden Ausrichtdorne für die Überprüfung von Taumelschlag und Rundlauf der Haupt- bzw. Gegenspindel eingesetzt.

d Schaft-Ø
A Kopf-Ø
B Bund-Ø
L1 Länge L1
L Gesamtlänge
K Konuswinkel
G Gewinde
Mehrspindlerspannzangen Ausrichtdorne E9012 - © Schlenker Spannwerkzeuge

Artikel ø d
[mm]		 ø A
[mm]		 ø B
[mm]		 L1
[mm]		 L
[mm]		 K
[Grad]		 G Gewinde
Ausführung
E9001 25 35 21 100 75 15 M22x1 2
E9007 32 41,5 25 100 84 15 M28x1L 1
E9012 34 42 25 100 90 16 M30x1L 1
ETPU9012 28 32 25 100 73 8
E9017 38 45,5 30 100 90 16 M34,5×0,75L 2
E9018 35 45 30 100 107 16 M33x1 1
E9020 36 45 30 100 107 16 M33x1,25 2
E9021 25 35 21 100 94 16 M25x1 1
E9023 30 39 25 100 80,5 15 Bayonette 3
E9034 41,3 54,6 30 100 131,8 15 M1,484″x1/24″L 2
E9039 46 60,3 30 100 120 15 M40x1,5L 1
E9039 SY 25 35,4 21 100 65 15
ETPU9039 35,5 40 30 100 80 8
E9049 46 60,3 30 100 120 15 M40x1,5L 1
E9069 53 69,4 30 100 139 15 M48x1,5L 2
E9070 53 69,3 30 100 136 15 M47x1,5L 1
E9112 62,9 78,3 35 100 157 15 M56x1,5L 1
E9139 75 97,8 35 100 187 15 M68x1,5L 1
G35161H/G 25 32 21 100 93,5 15

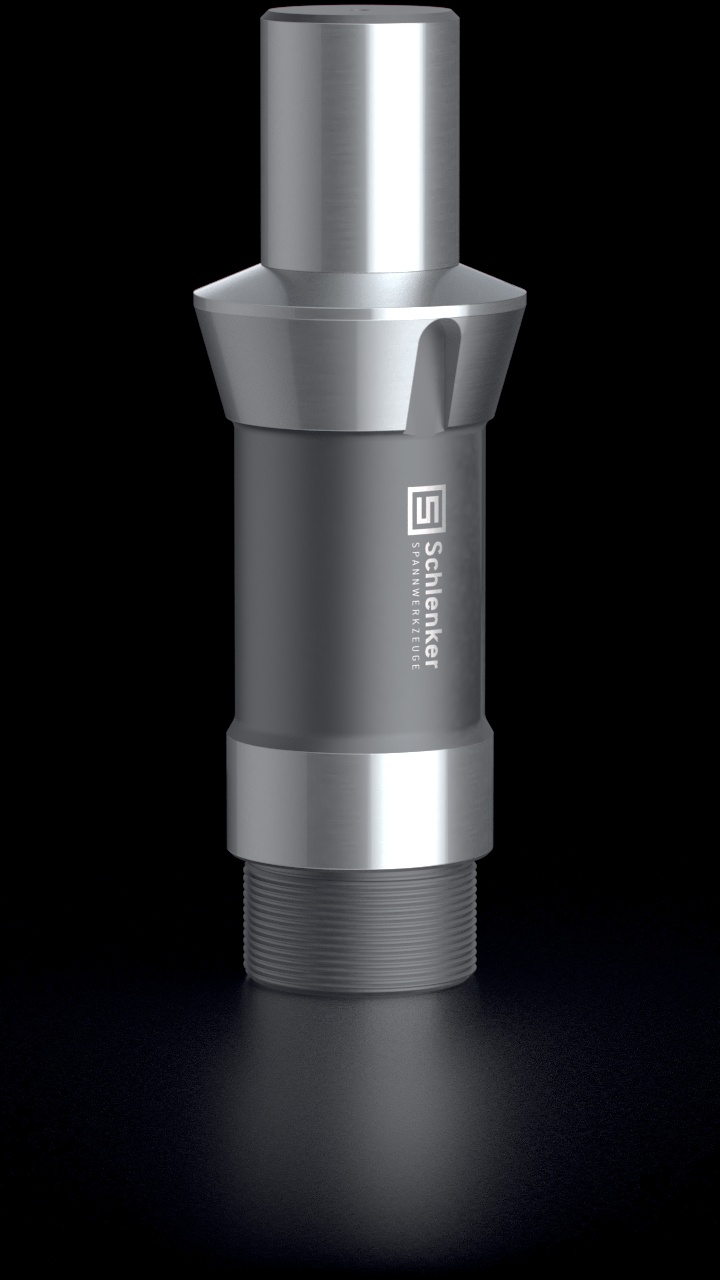

MEHRSPINDLERSPANNZANGEN AUSRICHTDORN AUSFÜHRUNG

Unsere Mehrspindlerspannzangen Ausrichtdorne werden in allen gängigen Maschinen eingesetzt. Sie zeichnen sich vor allem durch ihre Präzision und Haltbarkeit aus. Testen Sie unsere Mehrspindlerspannzangen Ausrichtdorne und überzeugen Sie sich selbst.

MEHRSPINDLER AUSRICHTDORNE

  • Erhältlich für allen Mehrspindlerspannzangen-Typen aus unserem Sortiment

Klicken Sie das Produktbild an, um eine 360° Ansicht zu erhalten
