INNENSPANNHÜLSEN MEHRSPINDLER INDEX

Schlenker Innenspannhülsen INDEX Mehrspindler sind so konstruiert und gefertigt, dass sie höchste Präzision und Zuverlässigkeit bieten.
Durch ihren Einsatz verbessern Sie die Bearbeitungsqualität und Präzision Ihrer Maschinen erheblich.

VERWENDUNG VON INNENSPANNHÜLSEN INDEX MEHRSPINDLER

Die Innenspannhülsen INDEX MS werden mit dem Außenanschlag auf die Lagerungen, die sogenannten Drehhülsen montiert und mit einem Querstift gesichert. Die Außenanschläge müssen an den Außendurchmesser des Stangenmaterials angepasst werden.

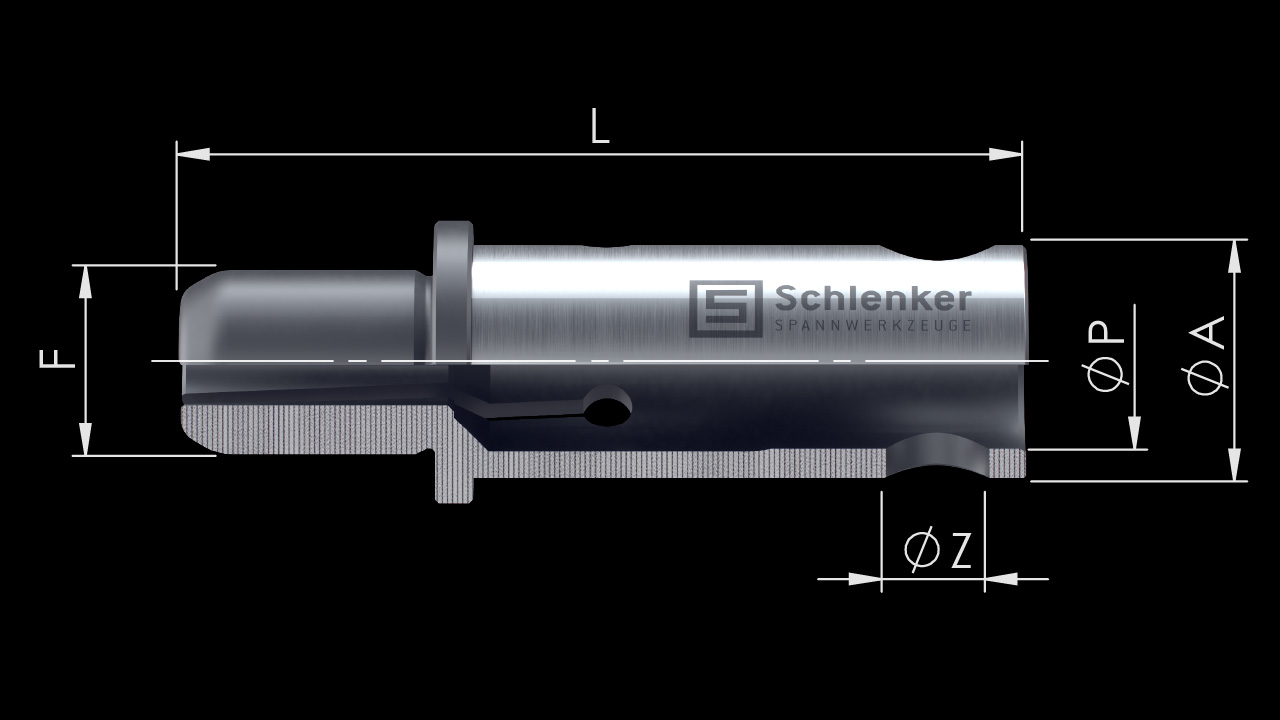

A Außen-Ø
Z Querbohrung-Ø
P Passung-Ø
L Gesamtlänge
F Form
Inside Clamping Sleeves INDEX Multi-spindle - © Schlenker Spannwerkzeuge

Artikel Schieber-Ø
[mm]		 Ø A
[mm]		 Ø P
[mm]		 Ø Z
[mm]		 L
[mm]		 F[mm] Maschine
Spannhülse S927434.1232 D12 10,3 8H7 4 45 8,0 MS22 / MS40
Anschlag SA927435.XX31 D12 13,0 – 23,0 4 32
Spannhülse S927535.1231 D12 10,3 8H7 4 45 8,0 MS32
Anschlag SA927536.XX31 D12 13,0 – 18,0 4 32
Spannhülse S927434.1233 D12 10,3 8H7 4 46 8,0 MS22 / MS32 / MS40
Anschlag SA927435.XX32 D12 13,0 – 23,0 4 26
Spannhülse S927535.1831 D18 16 11H7 6 45 15,0 MS22 / MS32 / MS40
Anschlag SA927536.XX31 D18 19,0 – 25,0 6 32
Spannhülse S927535.1841 D18 16 11H7 6 46,5 15,0 MS22 / MS32 / MS40
Anschlag SA927536.XX41 D18 19,0 – 25,0 6 26,5
Spannhülse S927934.1832 D18 18 11H7 6 45 15,0 MS52
Anschlag SA927975.XX31 D18 22,0 – 32,0 20
Spannhülse S927434.2332 D23 19 14H7 8 70 15,0 MS40
Anschlag SA927435.XX31 D23 24,0 – 32,0 8 52
Spannhülse S927434.2333 D23 19 14H7 8 66,5 15,0 MS40
Anschlag SA927435.XX32 D23 24,0 – 32,0 46,5
Spannhülse S927535.2531 D25 22 15H7 8 70 15,0 MS32
Anschlag SA927536.XX31 D25 26,0 – 36,0 52
Spannhülse S927434.3232 D32 27 20H7 8 70 15,0 MS40
Anschlag SA927435.XX31 D32 33,0 – 40,0 8 52
Spannhülse S927434.3233 D32 27 20H7 8 61 15,0 MS40
Anschlag SA927435.XX32 D32 33,0 – 40,0 41
Spannhülse S927934.3232 D32 32 20H7 8 70 20,0 MS52
Anschlag SA927975.XX31 D32 33,0 – 42,0 38
Spannhülse S927934.4232 D42 42 20H7 8 70 20,0 MS52
Anschlag SA927975.XX31 D42 43,0 – 52,0 38
Spannhülse D18 IMS 52 D18 18 11H7 6 45 15,0
Spannhülse D32 IMS 52 D32 32 20H7 8 70 20,0
Spannhülse D42 IMS 52 D42 42 20H7 8 70 20,0

INNENSPANNHÜLSEN INDEX MEHRSPINDLER OPTIONEN

Wir bieten eine breite Palette von Optionen für unsere Innenspannhülsen INDEX Mehrspindler an. Ganz gleich, ob Sie Ihre Arbeit vereinfachen, Ihre Produktionsqualität verbessern oder eine kundenspezifische Produktionsanforderung erfüllen möchten. Testen Sie unsere Innenspannhülsen INDEX Mehrspindler und überzeugen Sie sich selbst.

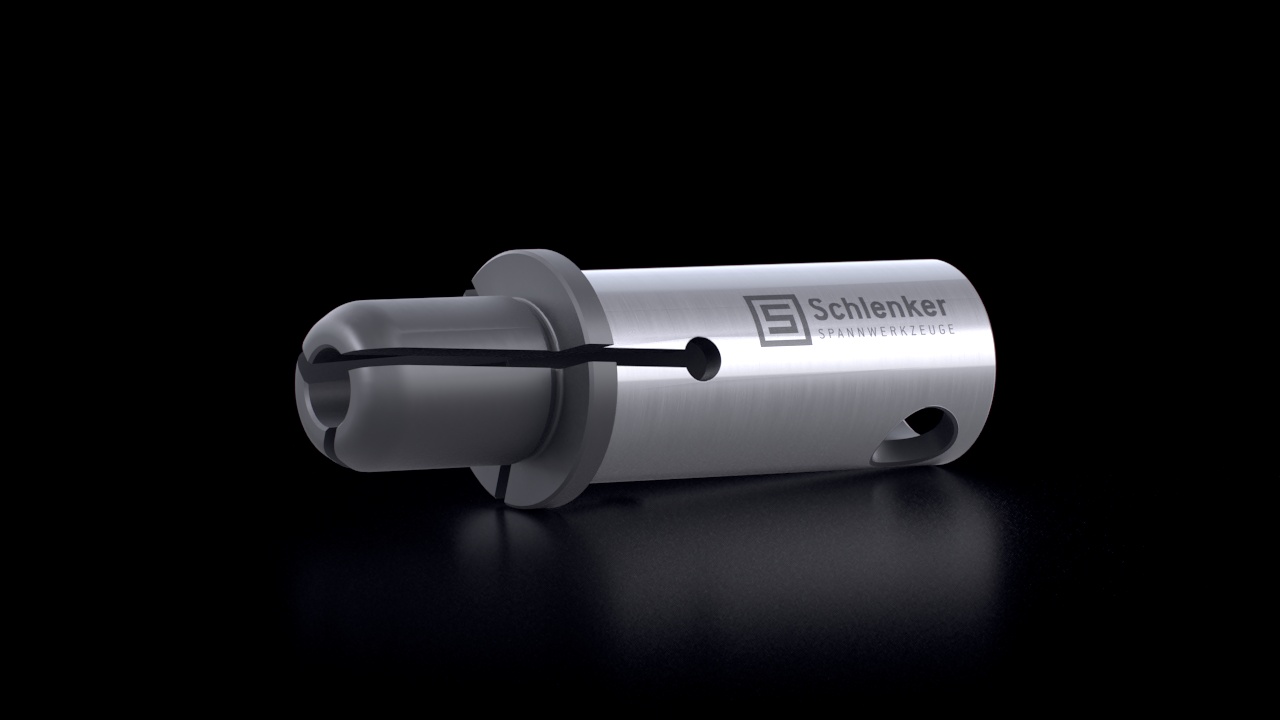

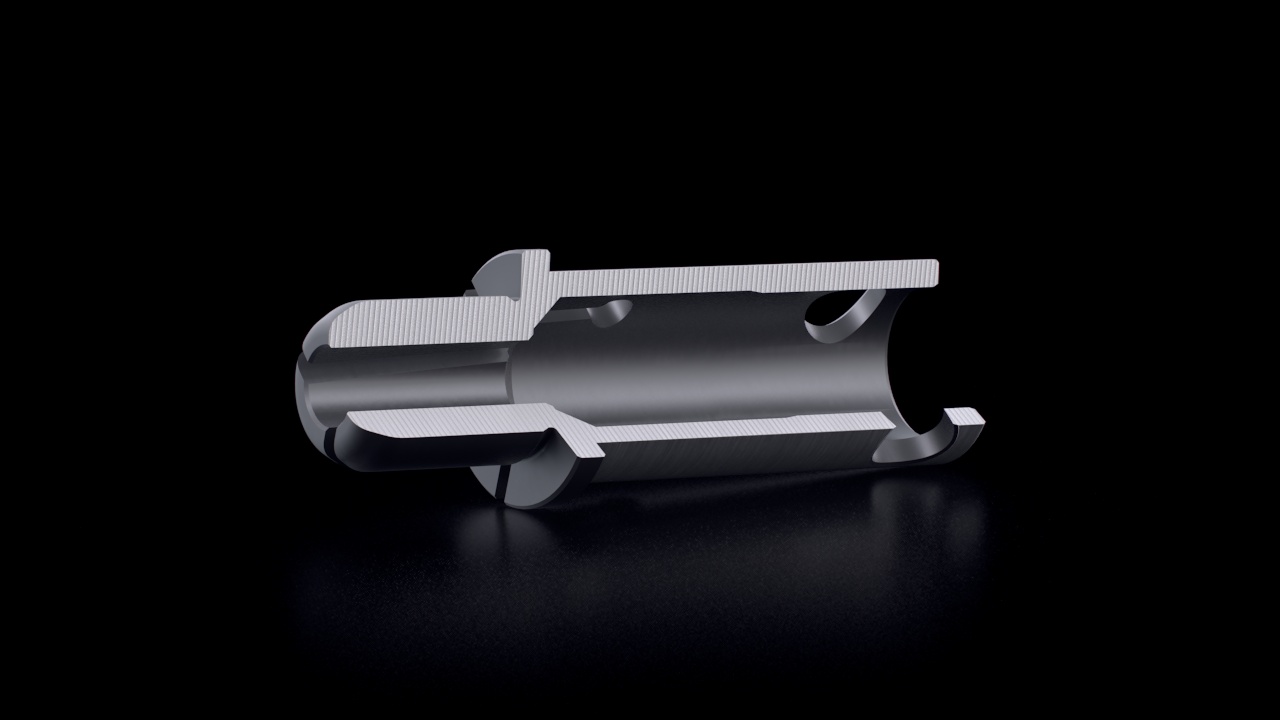

STANDARD

  • Geeignet zum Beladen von angebohrtem Stangen- oder Rohmaterial

Klicken Sie das Produktbild an, um eine 360° Ansicht zu erhalten

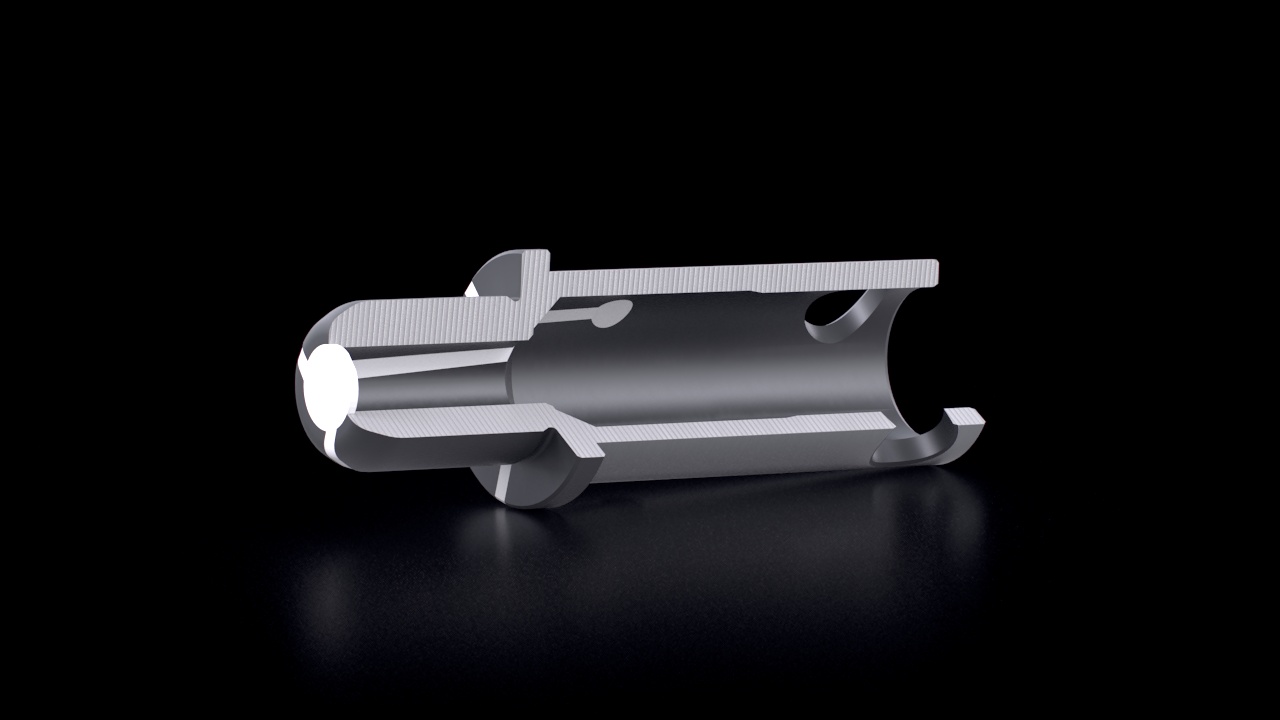

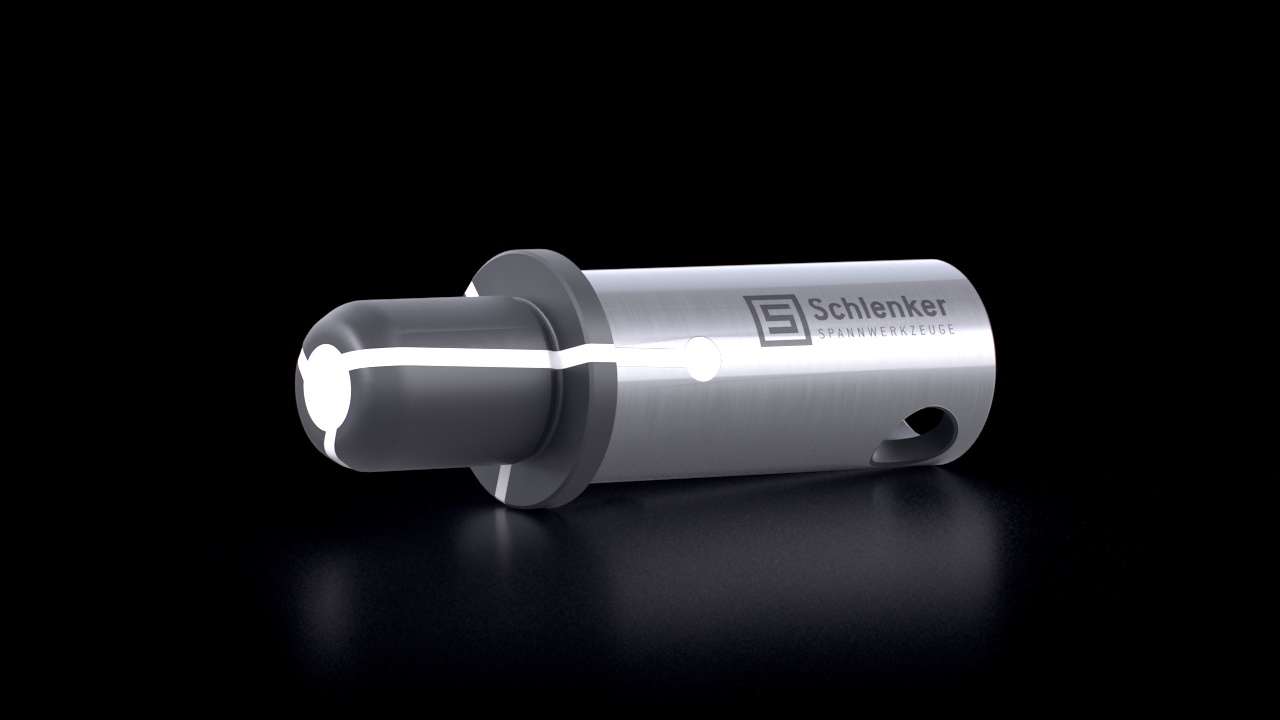

VULKANISIERT

  • Innenspannhülsen werden vollvulkanisiert, um das Eindringen von Kühlschmierstoffen (KSS) in das Lademagazin zu verhindern

Klicken Sie das Produktbild an, um eine 360° Ansicht zu erhalten

HALTEKRAFTANPASSUNG

  • Haltekraft kann je nach Bedarf erhöht oder verringert werden

Klicken Sie das Produktbild an, um eine 360° Ansicht zu erhalten

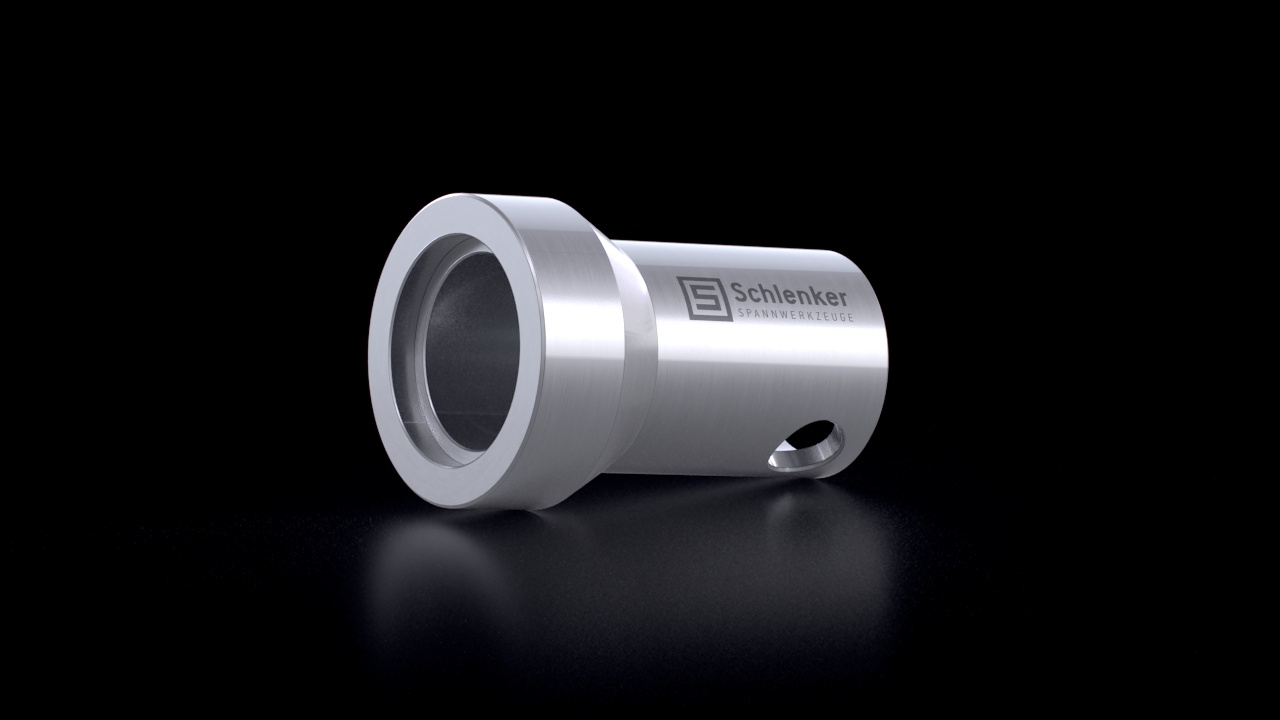

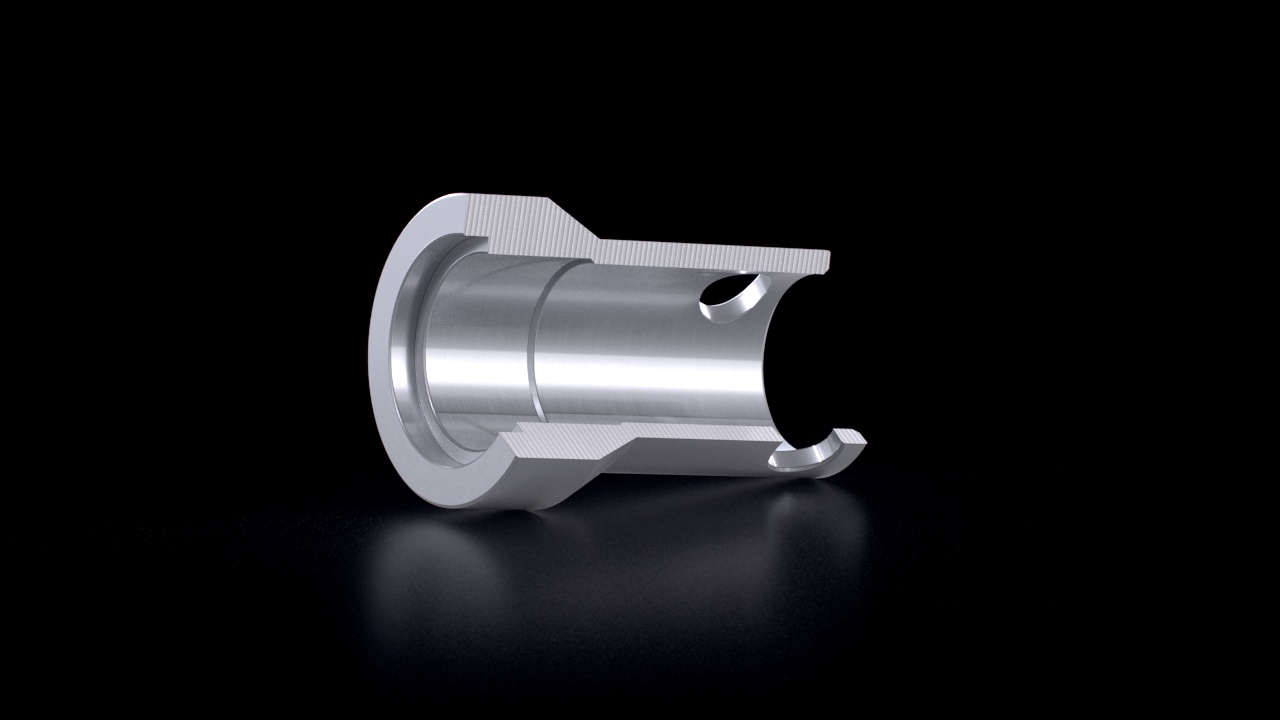

AUSSENANSCHLAG

  • Das Stangenmaterial und der Außenanschlag müssen den selben Außendurchmesser aufweisen
  • Wird auf die Innenspannhülse montiert und mit einem Querstift gesichert

Klicken Sie das Produktbild an, um eine 360° Ansicht zu erhalten
