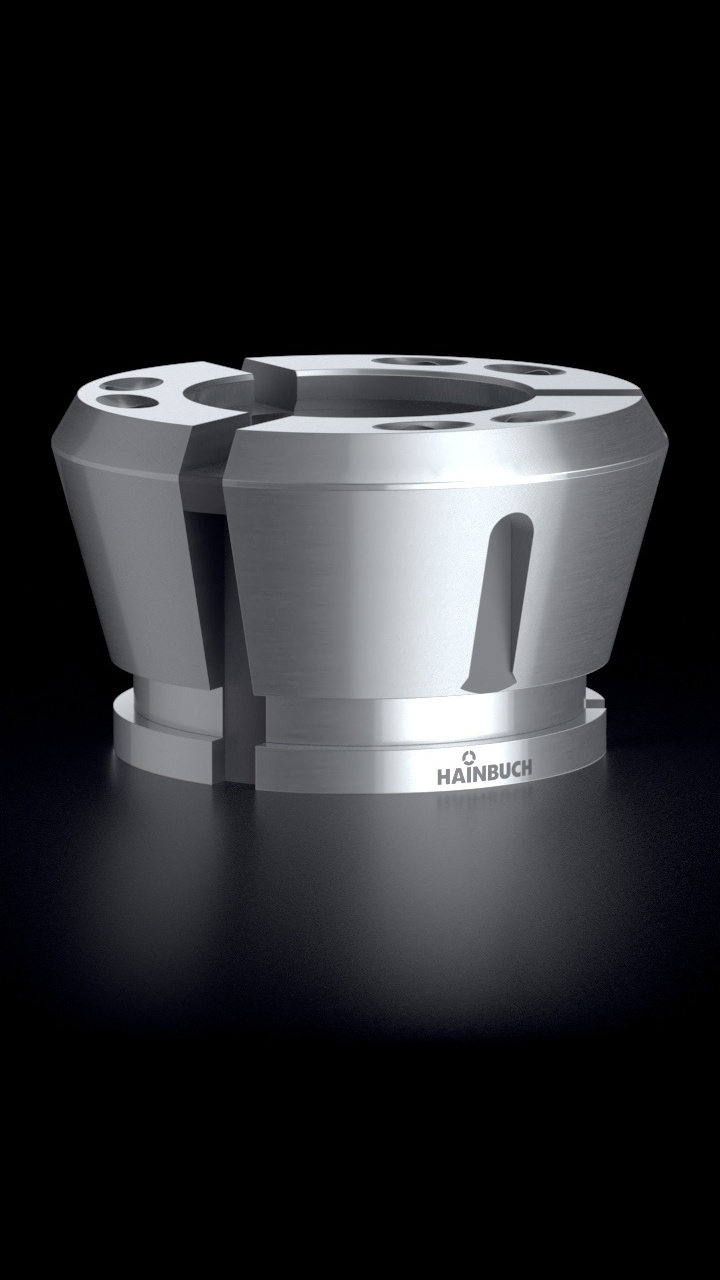

SPANNKÖPFE

Spannköpfe sind so konstruiert und gefertigt, dass sie höchste Präzision und Zuverlässigkeit bieten.
Durch ihren Einsatz verbessern Sie die Bearbeitungsqualität und Präzision Ihrer Maschinen erheblich.

VERWENDUNG VON SPANNKÖPFEN

Spannköpfe dienen der Werkstückspannung in konventionellen und CNC-Drehmaschinen.

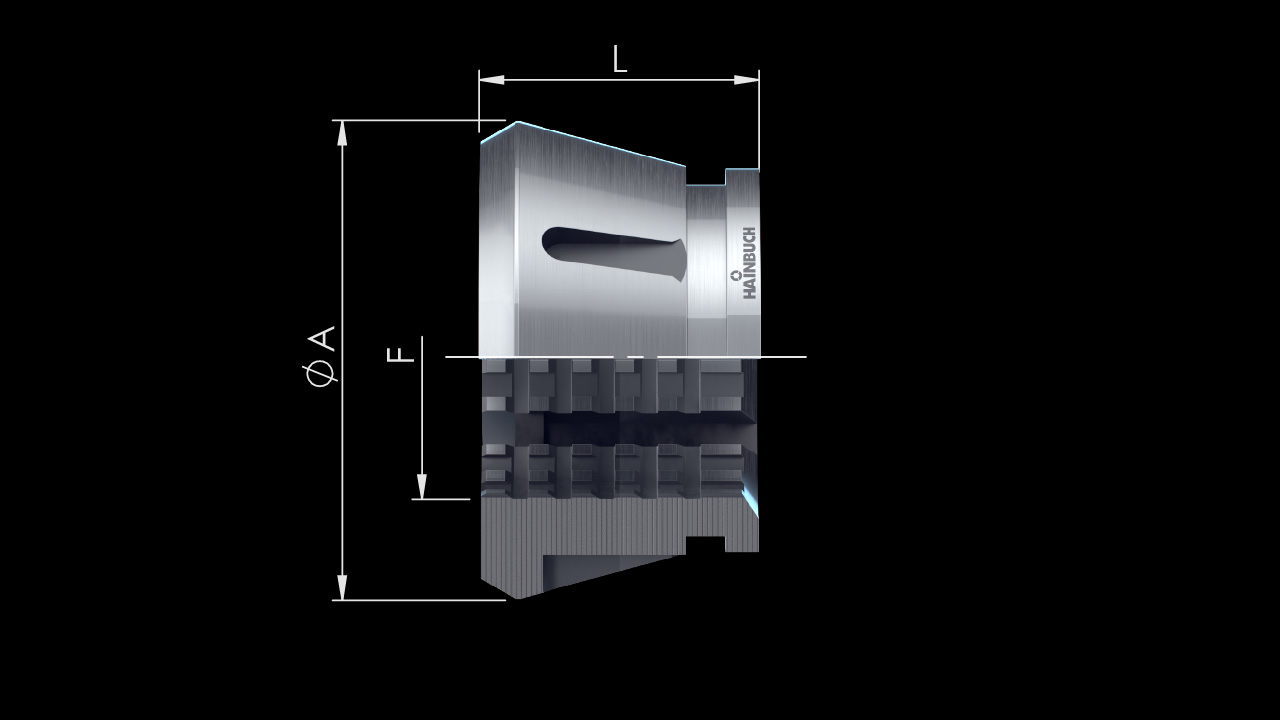

A Kopf-Ø
L Gesamtlänge
F Form
Spannköpfe Spanntop - © Schlenker Spannwerkzeuge
Artikel Ø A
[mm]
L
[mm]
Ausführung F
min. – max. [mm]
SK32 57,70 44 BZIG glatt 3,0 – 32,0
47 BZI glatt
mit Querrillen
mit Quer- und Längsrillen
4,0 –7,0
8,0 – 10,0
11,0 –32,0
SK42 79,30 42 BZIG glatt 3,0 – 42,0
47 glatt glatt
mit Querrillen
mit Quer- und Längsrillen
3,0 – 7,5
8,0 – 10,5
11,0 – 42,0
SK52 79,30 46 BZIG glatt 3,0 – 52,0
46 BZI glatt
mit Querrillen
mit Quer- und Längsrillen
4,0 – 7,5
8,0 – 10,5
11,0 – 52,0
SK65 99,5 53 BZIG glatt 3,0 – 65,0
58 BZI glatt
mit Querrillen
mit Quer- und Längsrillen
4,0 – 7,5
8,0 – 10,5
11,0 – 65,0
SK80 114,5 53 BZIG glatt 4,0 – 80,0
53 BZI glatt
mit Querrillen
mit Quer- und Längsrillen
4,0 – 7,0
8,0 – 10,0
11,0 – 80,0
SK100 144,5 59 BZG glatt 15,0 –100,0
59 BZ mit Querrillen
mit Quer- und Längsrillen
15,0 – 24,0
25,0 – 100,0

SPANNKÖPFE OPTIONEN

Wir bieten eine breite Palette von Optionen für Spannköpfe an. Ganz gleich, ob Sie Ihre Arbeit vereinfachen, Ihre Produktionsqualität verbessern oder eine kundenspezifische Produktionsanforderung erfüllen möchten. Testen Sie die Spannköpfe und überzeugen Sie sich selbst.

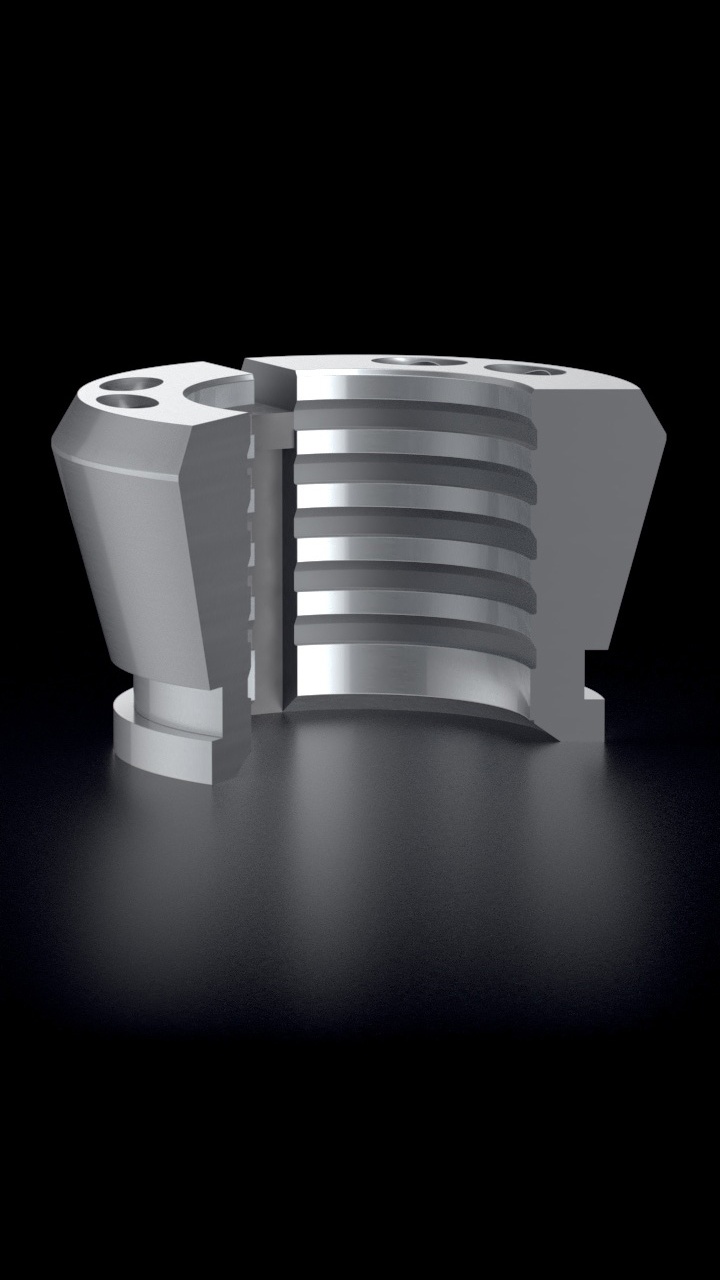

GERILLT

  • Kraftvolles Spannen mit Spannabdrücken
  • Spannen von Rohmaterial

Klicken Sie das Produktbild an, um eine 360° Ansicht zu erhalten

GLATT

  • Schonenderes Spannen auf dem zu verarbeitenden Material
  • Spannen bereits fertig bearbeiteter Konturen möglich

Klicken Sie das Produktbild an, um eine 360° Ansicht zu erhalten

LÄNGS- & QUERRILLEN

  • Kraftvolles Spannen mit Spannabdrücken
  • Spannen von Rohmaterial
  • Optimale Kraftübersetzung, hohe Steifigkeit und Haltekraft sowie geringer Verschleiß

Klicken Sie das Produktbild an, um eine 360° Ansicht zu erhalten

VIERKANT

  • Geeignet zum Spannen von Vierkantmaterial

Klicken Sie das Produktbild an, um eine 360° Ansicht zu erhalten

SECHSKANT

  • Geeignet zum Spannen von Sechskantmaterial

Klicken Sie das Produktbild an, um eine 360° Ansicht zu erhalten
